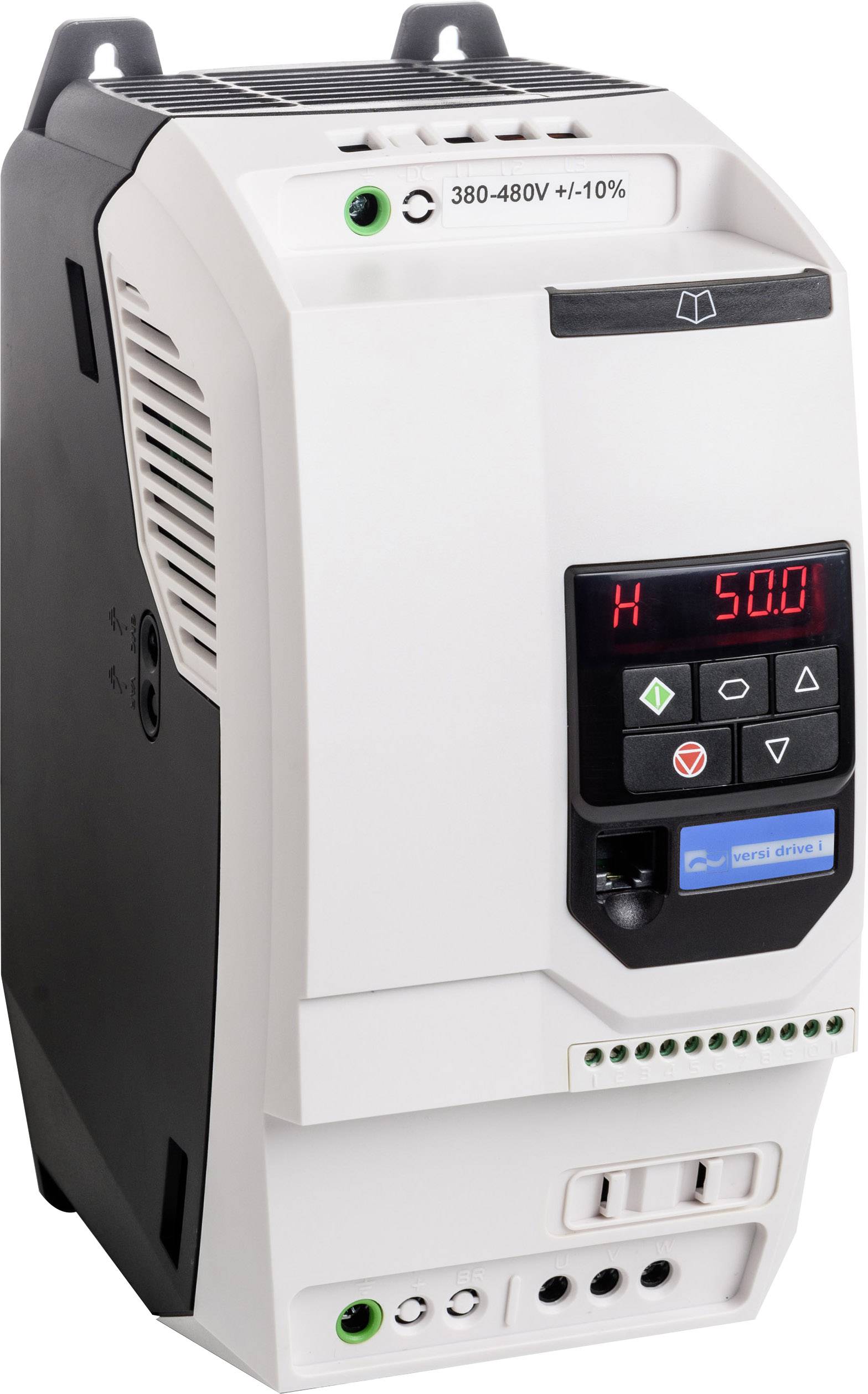

Peter Electronic menič frekvencie VD i 1500/3E3 15.0 kW 3fázový 400 V
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (1 462,60 € / kus)
1 462,60 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Frekvenčný menič VersiDrive i 1500 / 3E3
- Ľahko použiteľné vďaka štruktúrovanej sade parametrov
- Integrovaný sieťový filter
- Ochrana motora vstupom PTC motora
Technické parametre
- Vstupné napätie (offset)
400 V
- Kategória výrobku
menič frekvencie
- Výstupný výkon (max.)
15.0 kW
- Frekvencia (max.)
500 Hz
- Frekvencia (min.)
0 Hz
- Sieť
3fázový
- Rozsah frekvencie
0 Hz - 500 Hz
- Menovitý prúd
30 A
- Hĺbka
420 mm
- V
171 mm
- Šírka
212 mm
IP20
- Typ
VD i 1500/3E3
- Trieda filtra
C1
- Rozmer.
(š x v x h) 212 x 171 x 420 mm
- Číslo výrobcu
2I300.40015
Na stiahnutie
Datasheet
Datasheet 1491796 Peter Electronic menič frekvencie VD i 1500/3E3 15.0 kW 3fázový 400 V
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1491796 Peter Electronic menič frekvencie VD i 1500/3E3 15.0 kW 3fázový 400 V
Popis
Vlastnosti: malá veľkosť · jednoduchá mechanická a elektrická inštalácia · presné a spoľahlivé riadenie motorov IE2, IE3 a IE4 · Indukčné motory, motory PM, jednosmerné motory s jednosmerným prúdom, synchrónne reluktančné motory · 14 parametrov pre základné nastavenie · presné digitálne ovládanie jediným stlačením tlačidla · Aplikačné makra (priemyselné, prevádzkové na čerpadlá a ventilátory) · PTC vstup · maximálna frekvencia točivého poľa 500 Hz · od 2,2 kW, integrovaný brzdný chopper · Typ ochrany IP20 · Integrovaný sieťový filter · sériová komunikácia s Modbus RTU a CANopen
Funkcia: Riadenie a špecifikácia požadovanej hodnoty prostredníctvom svoriek, ovládacej jednotky a systémov zbernice · Taktovacia frekvencia PWM 4 - 32 kHz · DC brzdenie · bezpotenciálové ovládacie a signalizačné kontakty · 150% preťaženie po dobu 60 s · podrobná diagnostika chýb so sadou parametrov "o" · integrovaný PI regulátor · U / f charakteristická regulácia · Vektorové riadenie rýchlosti otvorenej slučky · Regulácia otáčok v otvorenej slučke pre synchrónne motory · BLDC vektorové riadenie · Synchrónny reluktančný motor
Preferované oblasti použitia: čerpadlá, brúsky, ventilátory, textilné stroje, drevospracujúce stroje, dopravníkové systémy, tlačiarenské stroje, baliace stroje
Tento text bol preložený strojovo.
Funkcia: Riadenie a špecifikácia požadovanej hodnoty prostredníctvom svoriek, ovládacej jednotky a systémov zbernice · Taktovacia frekvencia PWM 4 - 32 kHz · DC brzdenie · bezpotenciálové ovládacie a signalizačné kontakty · 150% preťaženie po dobu 60 s · podrobná diagnostika chýb so sadou parametrov "o" · integrovaný PI regulátor · U / f charakteristická regulácia · Vektorové riadenie rýchlosti otvorenej slučky · Regulácia otáčok v otvorenej slučke pre synchrónne motory · BLDC vektorové riadenie · Synchrónny reluktančný motor
Preferované oblasti použitia: čerpadlá, brúsky, ventilátory, textilné stroje, drevospracujúce stroje, dopravníkové systémy, tlačiarenské stroje, baliace stroje
Tento text bol preložený strojovo.
Prevedenie
- Rýchle uvedenie do prevádzky iba s 14 základnými parametrami
- Predparametrický režim „Plug & Play“ - pripojenie, zapnutie, spustenie
- Ľahké vynulovanie parametrov na „továrenskú sadu parametrov“
- Navigácia v menu pomocou intuitívnej navigácie
- Jednoduchá montáž pomocou upevnenia na lištu DIN a zásuvné svorkovnice
- VersiStick umožňuje rýchlu parametrizáciu
- Všetky parametre v skratke prostredníctvom praktickej „karty pomoci“
- Jednoducho prostredníctvom preddefinovaných vstupných modulov.
Rady
Aby ste si uľahčili prácu s frekvenčnými meničmi VersiDrive i E3 / E3S a Pro, môžete si stiahnuť softvér OptiTools.
Toto nájdete v dokumentačnom centre výrobcu.
Pozor!
Silnoprúdový prietokový ohrievač vody:
Prevádzka tohto prietokového ohrievača vody vyžaduje pripojenie vysokého napätia (trojfázové pripojenie na striedavý prúd).
Pripojenie a montáž silnoprúdového prietokového ohrievača vody si vyžaduje súhlas prevádzkovateľa siete; okrem iného to môže vykonať len prevádzkovateľ siete alebo inštalačná firma zapísaná v zozname inštalatérov prevádzkovateľa siete.
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
