Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P zástrčka s prepäťovou ochranou 1 ks

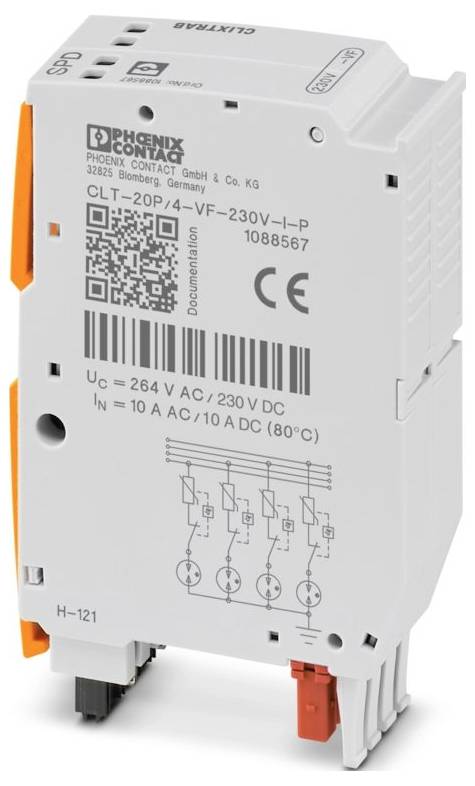

Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P zástrčka s prepäťovou ochranou 1 ks-0
Ilustračný obrázok
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: St 18. 11.
9 Ks
Počet
Celkom (224,99 € / kus)
224,99 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Už len 9 Ks skladom!
Overený predajca s technickou podporou
Nahlásiť právny incident

Technické parametre

  • Produktová skupina: CLIXTRAB
  • Skúšobná trieda IEC: C1; C2; C3; D1
  • Dizajn: Zástrčka
  • Hlásenie poruchy ochrany pred prepätím: vizuálne
  • Menovité napätie UN: 240 V AC
  • Typ pripojenia: zásuvné
  • Šírka: 20,6 mm
  • výška 53,25 mm
  • Hĺbka: 81,9 mm
  • Farba: svetlosivá (RAL 7035)
  • Trieda horľavosti podľa UL 94: V-0
  • Materiál puzdra: PA 6.6+GV 20%
  • Mechanické údaje: Mechanické údaje
  • Otvorená bočná stena: Nie
  • Smer pôsobenia: Fáza-Uzemnenie
  • Maximálne trvalé napätie UC: 230 V DC; 264 V AC
  • Menovitý prúd: 10 A AC (80 °C / 10 A AC C); 6 A DC (80 °C / 6,3 A DC F); 10 A DC (80 °C / 10 A DC D01 gR)
  • Prevádzkový prúd IC pri UC: ≤ 1 µA
  • Prúd ochranného vodiča IPE: ≤ 4 µA
  • Celkový vybíjací prúd ITTotal (8/20) µs: 12 kA
  • Úroveň ochrany Up (vodič-zem): ≤ 1,4 kV (C1 – 1,5 kV / 750 A); ≤ 1,4 kV (C2 – 6 kV / 3 kA); ≤ 1,5 kV (C3 – 50 A)
  • Maximálna požadovaná hodnota poistky: 10 A AC (C); 6,3 A DC (F); 10 A DC (D01 gR)
  • Odolnosť voči prepäťovému prúdu (vodič-zem): C1 - 1,5 kV / 750 A; C2 - 6 kV / 3 kA; C3 - 50 A; D1 - 500 A
  • Podmienky prostredia: Podmienky prostredia
  • Ochranný druh IP20
  • Teplota okolia (prevádzka): -40 °C ... 80 °C
  • Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C
  • Nadmorská výška: ≤ 2000 m (n. m.)
  • Normy/predpisy: EN 61643-21
  • Poznámka: 2001 + A1:2009 + A2:2013
  • Typ montáže: na základný prvok
  • Izolačné vlastnosti: Izolačné vlastnosti
  • Kategória prepätia: III
  • Stupeň znečistenia: 2
  • Izolačný materiál: PA 6.6+GV 20%
  • Prípustná vlhkosť (prevádzka): 5% ... 95 %
  • Ráz (prevádzkový): 5 g (polsínus / 11 ms / 3x ±X, ±Y, ±Z); 10 g (polsínus / 8 ms / 3x ±X, ±Y, ±Z); 5 g (polsínus / 30 ms / 3x ±X, ±Y, ±Z)
  • Vibrácie (prevádzka): 0,58 g (5 ... 150 Hz / 5 h / X, Y, Z); 1 g (5 ... 2000 Hz / 5 h / X, Y, Z)
  • Doba odozvy tA (vodič-zem): ≤ 100 ns
  • Vložený útlm aE, asymetrický: typicky 0,3 dB (≤ 60 MHz/150 Ω)
  • Čas resetovania impulzu (vodič-zem): ≤ 30 ms
  • Medzná frekvencia fg (3 dB), asymetrická (signálová zem) v systéme 150 Ω: typicky 60 MHz
  • Kapacita (vodič-signálová zem): typicky 20 pF
Kategória výrobku

zástrčka s prepäťovou ochranou

Menovité napätie

230 V/AC

Prevedenie

zástrčkou

IP20

Číslo výrobcu

1088567

Rozmer.

(š x v x h) 20.6 x 53.25 x 81.9 mm

Šírka

20.6 mm

V

53.25 mm

Hĺbka

81.9 mm

Obsah

1 ks

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 3563550 Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P zástrčka s prepäťovou ochranou 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3563550 Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P zástrčka s prepäťovou ochranou 1 ks

Popis

Prepäťová ochrana s priamou montážou na 4 svorkovnice s integrovaným indikátorom stavu na module pre 4-vodičový signálny obvod bez uzemnenia s vysokým menovitým prúdom. Menovité napätie: 230 V AC
