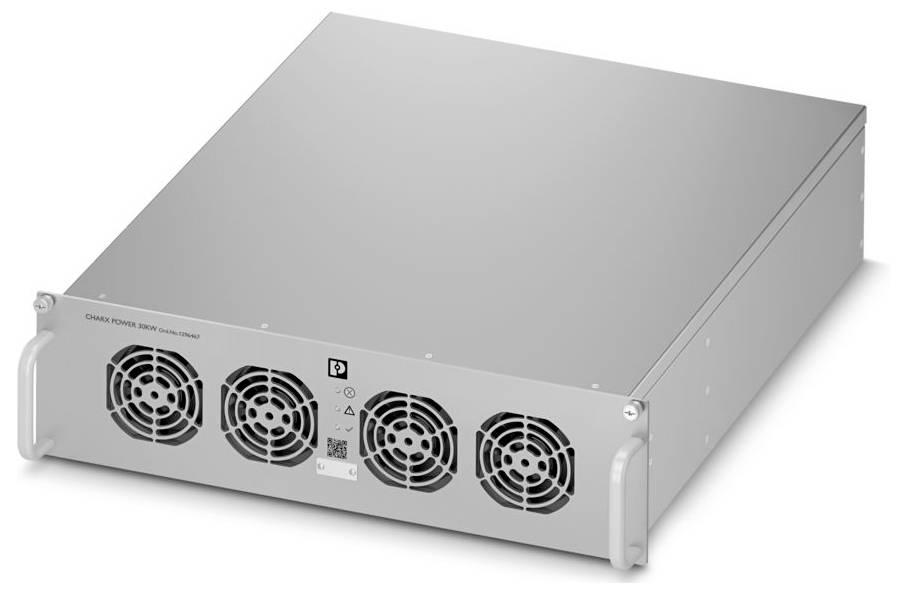

Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW Výkonový DC modul
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (3 035,00 € / kus)
3 035,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Technické parametre
- Produktová rada: CHARX power basic
- Typ pripojenia: 2x RJ45
- Šírka: 483 mm
- výška 134 mm
- Hĺbka: 550 mm
- Materiál puzdra: zliatina Zn-Al
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -40 °C ... 70 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 70 °C
- Normy/predpisy: ANSI/UL 2202
- Typ montáže: montáž do 19" racku
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: Kategória prepätia
- Stupeň znečistenia: 2
- Prípustná vlhkosť (prevádzková): ≤ 95 % (bez kondenzácie)
- Dĺžka odizolovania: 20 mm (10 mm² ... 25 mm² = 18 mm, 35 mm² ... 50 mm² = 20 mm)
- Výšková jednotka: 3U
- Prenosová rýchlosť: 125 kbit/s (predvolená); 500 kbit/s
- Označenie: DC OUT: + / -
- Trieda ochrany: I
- Menovitý výkon: 30 kW
- Počet rozhraní: 1
- Dĺžka prenosu: max. 20 m
- Rozsah vstupného napätia: 650 V DC ... 740 V DC
- Rozsah vstupného napätia: 300 V DC ... 740 V DC
- Obmedzenie nárazového prúdu:< 60 A
- Spotreba energie:< 50 A (650 V jednosmerného prúdu)
- Menovitý príkon: 31577 VA
- Účinnosť:> 95 % (POut> 50 %)
- Ochrana proti prepätiu na výstupe (OVP):> 1040 V jednosmerného prúdu
- Vchod: Vchod
- Pripojenie vodiča: Pripojenie vodiča
- pevný: 10 mm² ... 50 mm²; 25 mm² (odporúčané)
- Flexibilné: 16 mm² ... 50 mm²; 25 mm² (odporúčané)
- pevný (AWG): 8 ... 0 (Cu); 4 (odporúčané)
- Výstup: Výstup
- Digitálne: Digitálne
- Izolačné napätie vstup/výstup: 2121 V DC
- MTBF (IEC 61709, SN 29500):> 300 000 hodín
- Rozmery článku: Rozmery článku
- Prevádzková nadmorská výška: ≤ 4000 m (zníženie výkonu)> 2000 m: 10 % / 1000 m)
- Názov normy: Norma pre bezpečnosť zariadení nabíjacích systémov elektrických vozidiel (EV)
- Požiadavky EMC pre elektromagnetické rušenie: EN 61000-6-3
- Požiadavky EMC Odolnosť: EN 61000-6-2
- AWG: 3
- Konfigurácia siete: DC sieť (DC±, PE)
- Prevádzka jednosmerným prúdom: Prevádzka jednosmerným prúdom
- Zníženie výkonu:> 55 °C (3,2 Å/K);> 55 °C (1 kW/K)
- Odchýlka od pravidla:< 0,5 % (odchýlka napätia, statická zmena zaťaženia 20 % ... 100 %;< 1 % (odchýlka prúdu, zmena zaťaženia, statických 20 % ...) 100 %; ± 0,2 % (zmena vstupného napätia ± 20 %)
- Zbernica CAN: Zbernica CAN
- Rozhranie: CAN zbernica
- Podporované protokoly: CAN 2.0B
- Zamykací mechanizmus: Zaisťovací hák
- Fyzika prenosu: káblová
- Topológia: Reťazové pripojenie
- Zakončovací odpor: 120 Ω (zakončovací koncový účastník)
- Rozsah výstupného napätia: 30 V DC ... 1000 V DC
- Rozsah výstupného prúdu: 0 A ... 100 A
- Strata energie v pohotovostnom režime:< 14 W
- Názov: Východ
- Galvanické oddelenie medzi vstupom a výstupom: áno
- Izolačné napätie vstup, výstup/skryt: 2121 V DC
- Vnútorné ventilátory: áno
- Smer prúdenia vzduchu: spredu dozadu
- Hladina hluku:< 60 dB (1 m)
- IEC 60664-1: II
- Systémy vodivého nabíjania pre elektrické vozidlá - Časť 21-2: Požiadavky EMC pre externé systémy nabíjania pre elektrické vozidlá: Systémy vodivého nabíjania pre elektrické vozidlá - Časť 21-2: Požiadavky EMC pre externé systémy nabíjania pre elektrické vozidlá
- Vstupný prúd: 48 A (650 V DC); 38 A (825 V DC)
- Izolačný odpor:> 10 MΩ
- MPPT prevádzka: MPPT prevádzka
- Štartovacie napätie: min. 375 V DC
- Oneskorenie zapnutia:< 8 s
- Prekročenie: ± 3 % (proces zapnutia)
- Počet výkonových modulov ako účastníkov zbernice CAN: max. 48
- Izolačné napätie vstup, výstup/signál, komunikácia: 4242 V DC
- Signál izolačného napätia, komunikácia/kryt: 707 V DC
- Životnosť: 90 000 h (40 °C, elektrolytické kondenzátory); 70 000 h (40 °C, ventilátory)
- Ochrana proti prehriatiu (OTP):> 75 °C
- Systémy vodivého nabíjania pre elektrické vozidlá - Časť 1: Všeobecné požiadavky: Systémy vodivého nabíjania pre elektrické vozidlá - Časť 1: Všeobecné požiadavky
- Systémy vodivého nabíjania pre elektrické vozidlá – Časť 23: Zariadenia na napájanie jednosmerným prúdom pre elektrické vozidlá: Systémy vodivého nabíjania pre elektrické vozidlá – Časť 23: Zariadenia na napájanie jednosmerným prúdom pre elektrické vozidlá
- Norma pre bezpečnosť zariadení nabíjacích systémov elektrických vozidiel (EV): Norma pre bezpečnosť zariadení nabíjacích systémov elektrických vozidiel (EV)
- Kategória výrobku
Výkonový DC modul
- Trieda bezpečnosti
I
- Hĺbka
550 mm
- V
134 mm
- Šírka
483 mm
IP20
- Montážna výška
134 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3587836 Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW Výkonový DC modul
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3587836 Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW Výkonový DC modul
Popis
CHARX power basic, rýchlonabíjací modul pre budovanie DC nabíjacích staníc, montáž do 19" racku, výstup: 30 V DC...1000 V DC / 0 A...100 A
