Name: Phoenix Contact 3002774 hnedá 20 ks
Brand: Phoenix Contact
SKU: 2225841
Availability: BackOrder

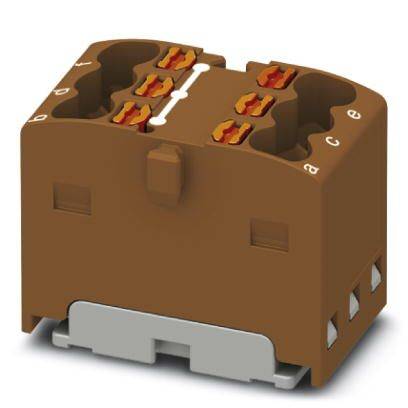

Hnedý rozvodný blok pre elektrické zapojenia s viacerými pripojovacími bodmi a svorkami, vhodný pre DIN lišty.

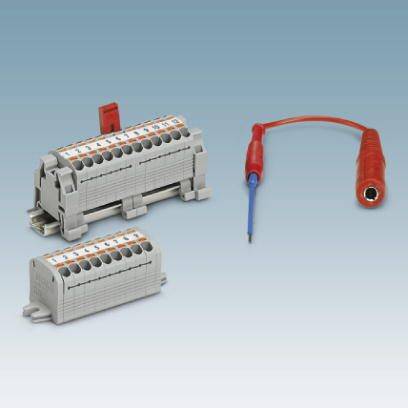

Časti káblovej súpravy a skúšobný nástroj na modrom povrchu.

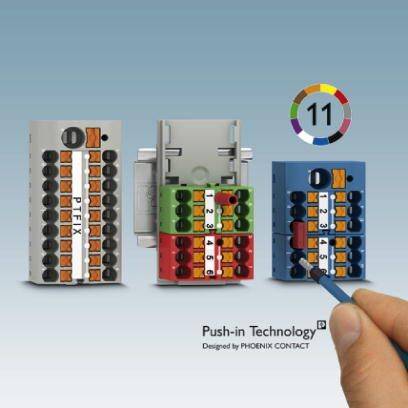

Tri svorkovnicové bloky s technológiou 'Push-in', očíslované od 1 do 11, sú nastavené modrým perom. Navrhnuté spoločnosťou Phoenix Contact.

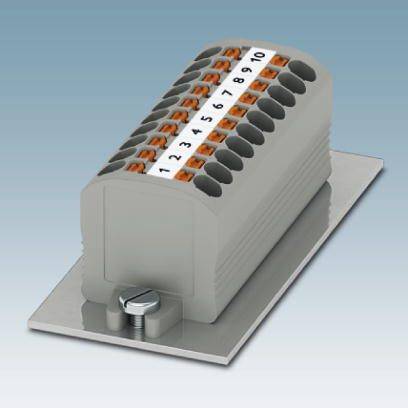

Elektrická svorkovnica s desiatimi označenými pripojovacími bodmi, číslovanými od 1 do 10, namontovaná na kovovom podstavci.

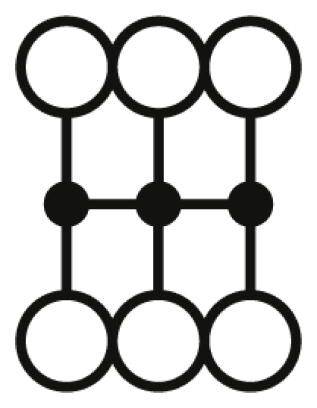

Diagram deviatich kruhov, z toho 3 vyplnené v strede, prepojené čiarami. Zobrazuje mriežkovú štruktúru s dvoma úrovňami prázdnych kruhov hore a dole.

1/5

Ilustračný obrázok

Farba

hnedá

AWG max.

Odizolovaná dĺžka

8 mm

Dĺžka izolácie (max.)

10 mm

Rozmer.

(d x š x v) 21.6 x 12.5 x 30 mm

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 6. 11.

77 Set(y)

Počet (Veľkosť balenia 20 ks)

Set(y)

Celkom (3,20 € / kus)

63,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Trieda horľavosti podľa UL 94: V0
Šírka: 12,5 mm
Počet poschodí: 1
Počet pripojení: 6
Potenciál: 1
Izolačný materiál: PA
Menovité impulzné napätie: 6 kV
Stupeň znečistenia: 3
Kategória prepätia: III
Skupina izolačných materiálov: I.
Maximálna strata výkonu za nominálnych podmienok: 0,56 W.
Maximálny zaťažovací prúd: 22 A.
Otvorená bočná stena: Nie.
Celkové aktuálne maximum: 26 A.

Farba: hnedá

AWG max.: 14

Odizolovaná dĺžka: 8 mm

Dĺžka izolácie (max.): 10 mm

Rozmer.: (d x š x v) 21.6 x 12.5 x 30 mm

Pripojenie: pružinové pripojenie

Farba pripojovacieho prvku: hnedá

Hmotnosť: 0.0100 kg

Číslo výrobcu: 3002774

Obsah: 20 ks

Šírka svorky: 12.5 mm

Materiál: PA

Menovité napätie: 450 V

Menovitý prúd: 17.5 A

Menovitý prúd - filter: 17.5 A

Šírka: 12.5 mm

V: 30 mm

Dĺžka: 21.6 mm

Typ: PTFIX 6X1,5 BN

Flexibilné priemer (max.): 1.5 mm²

Pevný prierez (max.): 2.5 mm²

Prierez flexibilné (min.): 0.14 mm²

Prierez pevný (min.): 0.14 mm²

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Farba

Flexibilné priemer (max.)

Menovitý prúd - filter

Obsah

Pevný prierez (max.)

Prierez flexibilné (min.)

Prierez pevný (min.)

Phoenix Contact 1028067 sivá 50 ks

Objednávacie číslo:2208990

Doručenie: Pi 6. 11.

405 Set(y)Conrad Electronic

sivá

2.5 mm²

24 A

50 ks

4 mm²

0.14 mm²

Min.: 1

Násobky: 1

55,99 €^*

Phoenix Contact 1028068 modrá 50 ks

Objednávacie číslo:2208991

Doručenie: Pi 6. 11.

314 Set(y)Conrad Electronic

modrá

2.5 mm²

24 A

50 ks

4 mm²

0.14 mm²

Min.: 1

Násobky: 1

55,99 €^*

Phoenix Contact 1028069 červená 50 ks

Objednávacie číslo:2208992

Doručenie: Pi 6. 11.

284 Set(y)Conrad Electronic

červená

2.5 mm²

24 A

50 ks

4 mm²

0.14 mm²

Min.: 1

Násobky: 1

43,99 €^*

Phoenix Contact 1028360 sivá 50 ks

Objednávacie číslo:2208993

Doručenie: Pi 6. 11.

34 Set(y)Conrad Electronic

sivá

4 mm²

32 A

50 ks

6 mm²

0.2 mm²

Min.: 1

Násobky: 1

69,99 €^*

Phoenix Contact 1045923 sivá 50 ks

Objednávacie číslo:2209020

Doručenie: Pi 30. 10.

23 Set(y)Conrad Electronic

sivá

1.5 mm²

17.5 A

50 ks

2.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

35,99 €^*

Phoenix Contact 1045929 červená 50 ks

Objednávacie číslo:2209021

Doručenie: Pi 6. 11.

366 Set(y)Conrad Electronic

červená

1.5 mm²

17.5 A

50 ks

2.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

49,99 €^*

Phoenix Contact 1045931 žltá 50 ks

Objednávacie číslo:2209022

Doručenie: Pi 6. 11.

28 Set(y)Conrad Electronic

žltá

1.5 mm²

17.5 A

50 ks

2.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

51,99 €^*

Phoenix Contact 1045937 čierna 50 ks

Objednávacie číslo:2209023

Doručenie: Pi 6. 11.

156 Set(y)Conrad Electronic

čierna

1.5 mm²

17.5 A

50 ks

2.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

49,99 €^*

Phoenix Contact 1046961 sivá 20 ks

Objednávacie číslo:2209027

Doručenie: St 11. 11.

Conrad Electronic

sivá

1.5 mm²

17.5 A

20 ks

2.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

129,99 €^*

Phoenix Contact 1046962 modrá 20 ks

Objednávacie číslo:2209028

Doručenie: Pi 6. 11.

37 Set(y)Conrad Electronic

modrá

1.5 mm²

17.5 A

20 ks

2.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

129,99 €^*

Na stiahnutie

Datasheet

Datasheet 2225841 Phoenix Contact 3002774 hnedá 20 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2225841 Phoenix Contact 3002774 hnedá 20 ks

Popis

Úspora miesta vďaka kompaktnému dizajnu. Flexibilné použitie vďaka priamej montáži pomocou prírubových krytov z príslušenstva. Priestorovo úsporná distribúcia potenciálu prostredníctvom kompaktných distribútorov mikro potenciálu. Ideálne testovacie možnosti prostredníctvom testovacích otvorov v každom koncovom bode. Jasné vďaka označeniu všetkých koncových bodov.
