Name: Phoenix Contact 3273418 modrá 8 ks
Brand: Phoenix Contact
SKU: 2226059
Availability: BackOrder

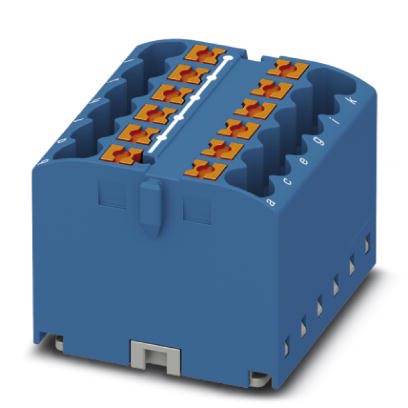

Modrý elektrický konektor s viacerými oranžovými zásuvkami. Vhodný pre zapojenia a pripojenia.

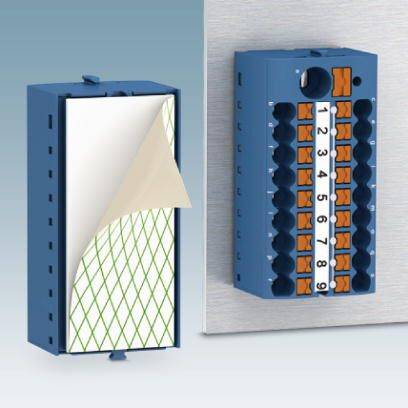

Modrý blok rozvádzača elektrickej energie s číslovanými pripojeniami od 1 do 8. Vedľa neho čiastočne otvorený modul s mriežkovým vzorom vo vnútri.

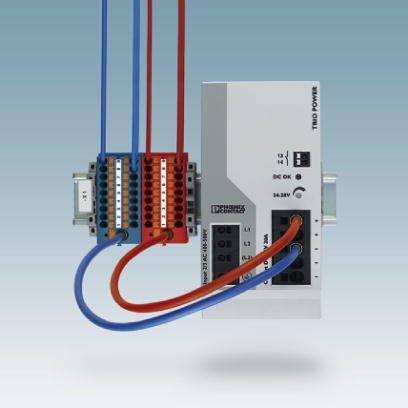

Zariadenie s viacerými káblovými prípojkami, ktoré vedú informácie o prúde a napätí. Označenia zobrazujú možnosti pripojenia.

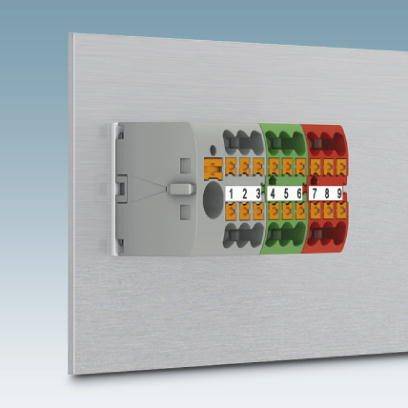

Elektrický konektor s číslovanými svorkami od 1 do 9, v troch farbách: čiernej, zelenej a červenej, namontovaný na sivej doske.

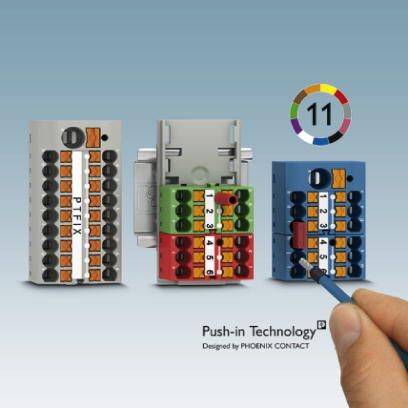

Tri rôzne svorky so farebnými vodičmi sú zobrazené. Ruka robí značku perom.

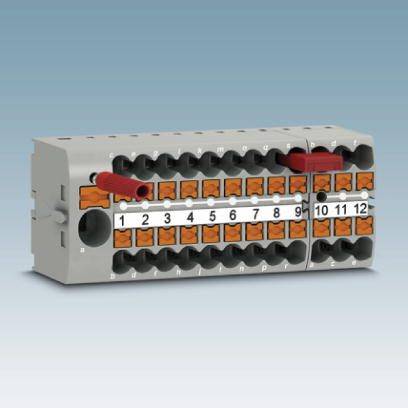

Radom s označením série s dvanástimi očíslovanými svorkami, s dvoma červenými prepojovaciami káblami.

Diagram mriežky s desiatimi vonkajšími kruhmi, prepojený linkami. Päť vnútorných kruhov tvorí stredovú líniu mriežky.

1/7

Ilustračný obrázok

Farba

modrá

AWG max.

Odizolovaná dĺžka

8 mm

Dĺžka izolácie (max.)

10 mm

Rozmer.

(d x š) 28.6 mm x 31.5 mm

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 27. 11.

Počet (Veľkosť balenia 8 ks)

Set(y)

Celkom (8,00 € / kus)

63,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Trieda horľavosti podľa UL 94: V0
Šírka: 31,5 mm
Počet poschodí: 1
Počet pripojení: 12
Potenciál: 1
Izolačný materiál: PA
Menovité impulzné napätie: 6 kV
Stupeň znečistenia: 3
Kategória prepätia: III
Skupina izolačných materiálov: I.
Maximálna strata výkonu za nominálnych podmienok: 0,77 W (hodnota sa týka bloku pripojenia a vynásobí sa v závislosti od priradenia pripojenia)
Maximálny zaťažovací prúd: 32 A.
Otvorená bočná stena: Nie.
Celkové aktuálne maximum: 48 A.

Farba: modrá

AWG max.: 12

Odizolovaná dĺžka: 8 mm

Dĺžka izolácie (max.): 10 mm

Rozmer.: (d x š) 28.6 mm x 31.5 mm

Pripojenie: pružinové pripojenie

Farba pripojovacieho prvku: modrá

Číslo výrobcu: 3273418

Obsah: 8 ks

Šírka svorky: 31.5 mm

Materiál: PA

Menovité napätie: 450 V

Menovitý prúd: 24 A

Menovitý prúd - filter: 24 A

Šírka: 31.5 mm

Dĺžka: 28.6 mm

Typ: PTFIX 12X2,5-G BU

Flexibilné priemer (max.): 2.5 mm²

Pevný prierez (max.): 4 mm²

Prierez flexibilné (min.): 0.14 mm²

Prierez pevný (min.): 0.14 mm²

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Farba

Flexibilné priemer (max.)

Menovitý prúd - filter

Obsah

Pevný prierez (max.)

Prierez flexibilné (min.)

Prierez pevný (min.)

Phoenix Contact 1028067 sivá 50 ks

Objednávacie číslo:2208990

Doručenie: Pi 6. 11.

405 Set(y)Conrad Electronic

sivá

2.5 mm²

24 A

50 ks

4 mm²

0.14 mm²

Min.: 1

Násobky: 1

55,99 €^*

Phoenix Contact 1028068 modrá 50 ks

Objednávacie číslo:2208991

Doručenie: Pi 6. 11.

314 Set(y)Conrad Electronic

modrá

2.5 mm²

24 A

50 ks

4 mm²

0.14 mm²

Min.: 1

Násobky: 1

55,99 €^*

Phoenix Contact 1028069 červená 50 ks

Objednávacie číslo:2208992

Doručenie: Pi 6. 11.

284 Set(y)Conrad Electronic

červená

2.5 mm²

24 A

50 ks

4 mm²

0.14 mm²

Min.: 1

Násobky: 1

43,99 €^*

Phoenix Contact 1028360 sivá 50 ks

Objednávacie číslo:2208993

Doručenie: Pi 6. 11.

34 Set(y)Conrad Electronic

sivá

4 mm²

32 A

50 ks

6 mm²

0.2 mm²

Min.: 1

Násobky: 1

69,99 €^*

Phoenix Contact 1045923 sivá 50 ks

Objednávacie číslo:2209020

Doručenie: Pi 30. 10.

23 Set(y)Conrad Electronic

sivá

1.5 mm²

17.5 A

50 ks

2.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

35,99 €^*

Phoenix Contact 1045929 červená 50 ks

Objednávacie číslo:2209021

Doručenie: Pi 6. 11.

366 Set(y)Conrad Electronic

červená

1.5 mm²

17.5 A

50 ks

2.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

49,99 €^*

Phoenix Contact 1045931 žltá 50 ks

Objednávacie číslo:2209022

Doručenie: Pi 6. 11.

28 Set(y)Conrad Electronic

žltá

1.5 mm²

17.5 A

50 ks

2.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

51,99 €^*

Phoenix Contact 1045937 čierna 50 ks

Objednávacie číslo:2209023

Doručenie: Pi 6. 11.

156 Set(y)Conrad Electronic

čierna

1.5 mm²

17.5 A

50 ks

2.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

49,99 €^*

Phoenix Contact 1046961 sivá 20 ks

Objednávacie číslo:2209027

Doručenie: St 11. 11.

Conrad Electronic

sivá

1.5 mm²

17.5 A

20 ks

2.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

129,99 €^*

Phoenix Contact 1046962 modrá 20 ks

Objednávacie číslo:2209028

Doručenie: Pi 6. 11.

37 Set(y)Conrad Electronic

modrá

1.5 mm²

17.5 A

20 ks

2.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

129,99 €^*

Na stiahnutie

Datasheet

Datasheet 2226059 Phoenix Contact 3273418 modrá 8 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2226059 Phoenix Contact 3273418 modrá 8 ks

Popis

Až 80% úspora času vďaka blokom pripraveným na montáž bez manuálneho premosťovania. Časovo úsporné pripojenie vodiča vďaka technológii priameho zasúvania push-in bez použitia nástrojov. Prehľadné zapojenie vďaka jedenástim rôznym farebným variantom. Flexibilné použitie prostredníctvom montáže na montážnu lištu, priamej montáže alebo lepenia. Vďaka horizontálnej montáži ušetrí až 50% priestoru na montážnej lište.
