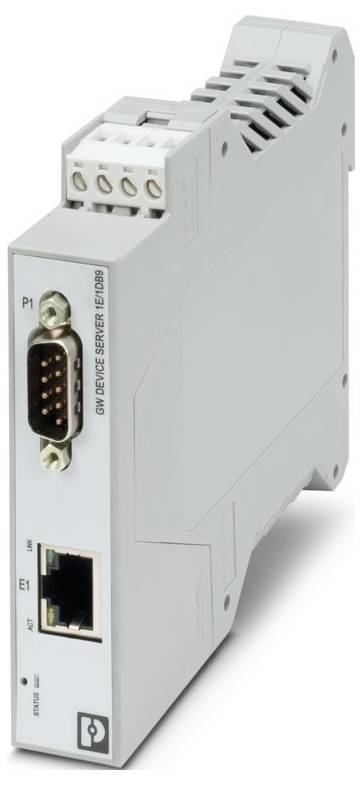

Name: Phoenix Contact GW PN/MODBUS 1E/1DB9 konvertor rozhrania RJ-45, D-SUB9
Brand: Phoenix Contact
SKU: 3564192
Availability: BackOrder

Phoenix Contact GW PN/MODBUS 1E/1DB9 konvertor rozhrania RJ-45, D-SUB9-0

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (839,00 € / kus)

839,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Anschlussart: D-SUB-9-Stecker
Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
Leiterquerschnitt flexibel: 0,20 mm² ... 2,50 mm²
Leiterquerschnitt AWG: 24 ... 12
Breite: 22,5 mm
výška 99 mm
Tiefe: 115 mm
Farbe: grau
Material Gehäuse: PA 6.6
Umgebungsbedingungen: Umgebungsbedingungen
Ochranný druh IP20
Umgebungstemperatur (Betrieb): -40 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
Höhenlage: < 2000 m
Normen/Bestimmungen: EN 55022, EN 55024
Montageart: Tragschienenmontage
Zulässige Luftfeuchtigkeit (Betrieb): 10 % ... 95 % (keine Betauung)
Konformität/Zulassungen: Konformität/Zulassungen
ATEX: DEMKO 18ATEX 2026X: II 3 G
Ex ec IIC T4 Gc
IECEx: IECEx UL 18.0023X
Ex ec IIC T4 Gc
UL, USA / Kanada: Class I, Div. 2, Groups A, B, C, D T4A
Maximale Verlustleistung bei Nennbedingung: 1,44 W (bei 24 V DC)
Übertragungslänge: ≤ 1200 m
Versorgungsspannungsbereich: 10,8 V DC ... 30 V DC (über steckbare Schraubklemme COMBICON)
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Signal: Ethernet;PROFINET;Modbus
Funktion: Funktion
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
Störabstrahlung: Störabstrahlung
Schadgastest: ISA-S71.04-1985 G3 Harsh Group A
Störfestigkeit: EN 61000-6-2:2005
Unterstützte Protokolle: PROFINET, Modbus ASCII/RTU/TCP
Abschlusswiderstand: 120 Ω (konfigurierbar)
Versorgung: Versorgung
Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6: :
Schock nach EN 60068-2-27/IEC 60068-2-27: :
Stromaufnahme typisch: 48 mA (24 V DC)
Stromaufnahme maximal: 60 mA (24 V DC)
Nutzungsbeschränkung: Nutzungsbeschränkung
EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
UL, USA: UL 61010-1
CCCex -Hinweis: Der Einsatz in explosionsgefährdeten Bereichen ist in China nicht erlaubt.
Ex-Daten: Ex-Daten
Management: Web-based Management
Anzahl der Anschlüsse: 1
Galvanische Trennung: IEC UL 61010-1 (VCC // Ethernet)
MTBF: 92,1 Jahre (Telcordia-Standard, Temperatur: 25 °C, Belastung: 50 %, Umweltfaktor = 1,0);61,4 Jahre (Telcordia-Standard, Temperatur: 40 °C, Belastung: 50 %, Umweltfaktor = 1,5)
Serielle Übertragungsrate: 0,3 / 0,6 / 1,2 / 2,4 / 4,8 / 9,6 / 19,2 / 38,4 / 57,6 / 115,2 / 230,4 kBit/s
Prüfspannung Datenschnittstelle/Datenschnittstelle: 1,5 kVeff (50 Hz, 1 min.)
Prüfspannung Datenschnittstelle/Versorgung: 1,5 kVeff (50 Hz, 1 min.);1,5 kVeff
Status- und Diagnoseanzeigen: LEDs: Status, ACT/LNK (Ethernet-Datenverkehr)
Webserver: ja
Hilfsprotokolle: ARP, DHCP (Client), PING
Daten: RS-232: Daten: RS-232
Pinbelegung: 3, 5, 7
Dateiformat/Kodierung: 5/6/7/8 Datenbits, 1/2 Stopbit, Parität Keine/Gerade/Ungerade/Markiert/Leer
Datenflusskontrolle/Protokolle: Software-Handshake, Xon/Xoff oder Hardware-Handshake RTS/CTS
Daten: RS-422: Daten: RS-422
Daten: RS-485: Daten: RS-485
Modbus/TCP-Client: Modbus/TCP-Client
Anzahl der Modbus TCP-Clients: 96
Daten: PROFINET, MODBUS TCP: Daten: PROFINET, MODBUS TCP

Kategória výrobku: konvertor rozhrania

Rozhranie: RJ-45
D-SUB9

Typ: GW PN/MODBUS 1E/1DB9

Min. prevádzková teplota: -40 °C

Prevádzková teplota: -40 °C (min)

Rozmer.: (š x v x h) 22.5 x 99 x 115 mm

Max. odber prúdu: 60 mA

V: 99 mm

Šírka: 22.5 mm

Číslo výrobcu: 1105707

Prevedenie: Tragschienenmontage

Hĺbka: 115 mm

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3564192 Phoenix Contact GW PN/MODBUS 1E/1DB9 konvertor rozhrania RJ-45, D-SUB9

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3564192 Phoenix Contact GW PN/MODBUS 1E/1DB9 konvertor rozhrania RJ-45, D-SUB9

Popis

Der GW PN/MODBUS... ermöglicht die Zwei-Wege-Kommunikation zwischen PROFINET- und Modbus-Protokollen. Umfasst einen RJ45-Anschluss und einen D-SUB-9-Anschluss.

Tento text bol preložený strojovo.

Popis

Der GW PN/MODBUS... ermöglicht die Zwei-Wege-Kommunikation zwischen PROFINET- und Modbus-Protokollen. Umfasst einen RJ45-Anschluss und einen D-SUB-9-Anschluss.

Tento text bol preložený strojovo.
