Name: Phoenix Contact QUINT-PS/96-110DC/24DC/10 DC / DC menič napätia, 10 A
Brand: Phoenix Contact
SKU: 2225623
Availability: BackOrder

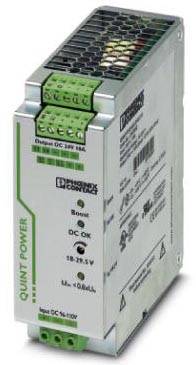

Spínaný napájací zdroj od Phoenix Contact, model QUINT POWER. Výstup: DC 24V, 10A. Obsahuje stavové LED diódy a konektory zhora.

Vstupné napätie: 60-72 V DC (42-96 V DC) a 96-110 V DC (67,2-154 V DC). Výstup: 24 V DC (18-29,5 V DC). Diagram konverzie napätia.

Schéma elektrického systému s usmerňovačom, filtrom a diagnostickými LED indikátormi. Zobrazuje prepojenia, vstupy a výstupy.

1/3

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (349,00 € / kus)

349,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Dĺžka odizolovania: 8 mm
Spotreba prúdu: 3,5 A (96 V / DC), 3,1 A (110 V / DC)

Kategória výrobku: DC / DC menič napätia

Vstupné napätie (min.): 67.2 V/DC

Výstupné napätie: 24 V/DC

Vstupné napätie: 67,2 V / DC - 154 V/DC

Vstupné napätie (max.): 154 V/DC

Výstupný prúd (max.): 10 A

Výstupný prúd (max.) - zaokrúhlený: 10 A

Typ výstupu (Napájacie zdroje): pevné napätie

Pripojenie: zasúvacie skrutková prípojka

Rozmer.: (d x š x v) 125 x 48 x 130 mm

Hmotnosť: 0.9 kg

Výstupné napätie (max.): 24 V/DC

Prevádzková teplota (max.): +70 °C

Pracovná teplota (min.): +60 °C

Prevádzková teplota (min.): -25 °C

Číslo výrobcu: 2905010

Obsah: 1 ks

MTBF: 1357000 h

Vlastnosti napájacích adaptérov: DC / DC menič

Šírka: 48 mm

V: 130 mm

Dĺžka: 125 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT-PS/96-110DC/24DC/10

Účinnosť: 92 %

: 48

: 130 mm

: 125 mm

: 130 mm

: NIE

: DC

: Screw connection

: ÁNO

: IP20

: Other

UKCA: áno
