Name: Phoenix Contact QUINT4-PS/1AC/12DC/7.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 7.5 A, 90 W, výstupy 1 x
Brand: Phoenix Contact
SKU: 2141026
Availability: BackOrder

Biele napájací zdroj QUINT POWER s označením 'Výstup: DC 12V 75A'. Má niekoľko vstupných a výstupných konektorov na hornej strane.

Diagram efektívnej krivky zobrazuje výkon pri dvoch vstupných napätiach: 120 V a 230 V AC na 12 V DC, s vyššou efektivitou pri 230 V.

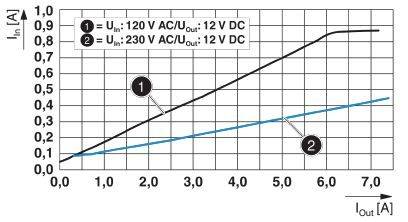

Graf znázorňuje vzťah medzi vstupným a výstupným prúdom pre dve napätia: (1) 120 V AC/12 V DC, (2) 230 V AC/12 V DC.

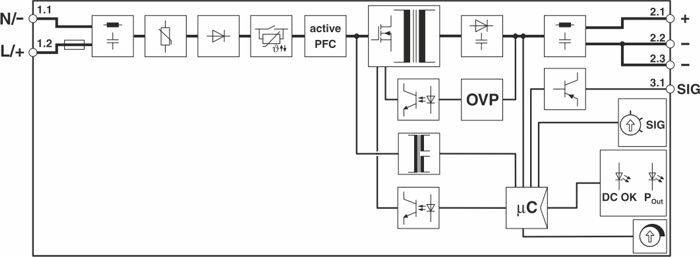

Blokový diagram napájacieho zdroja: Zobrazuje vstup, aktívnu korekciu účinníka (PFC), ochranu pred nadmerným/nízkym napätím (OVP/UVP), mikroradič (µC) a výstupy.

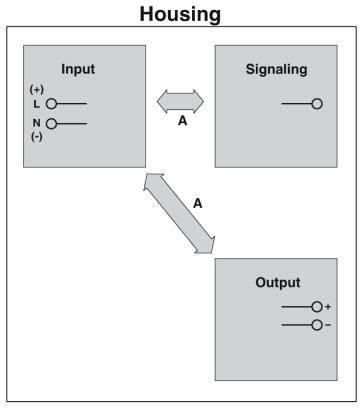

Schematické znázornenie elektrického systému: Vstup, signalizácia, výstup. Obojsmerné šípky zobrazujú prepojenia, označené písmenom A.

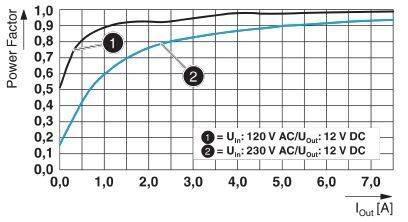

Diagram výkonovej faktorkrivky: Zobrazuje výkonový faktor v závislosti od výstupného prúdu pre dve vstupné striedavé napätia (120 V a 230 V).

1/6

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (174,99 € / kus)

174,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Dielektrická pevnosť: 300 V / AC 60 s
Dĺžka odizolovania: 10 mm
Spotreba prúdu: 1 A (100 V / AC), 0,85 A (120 V / AC), 0,46 A (230 V / AC), 0,44 A (240 V / AC)
Nominálna spotreba energie: 96,3 VA

Menovité vstupné napätie: AC 100 V - 240 V; DC 140 V - 300 V

Kategória výrobku: sieťový zdroj na montážnu lištu (DIN lištu)

Vstupné napätie (min.): 100 V/AC

Výstupné napätie: 12 V/DC

Vstupné napätie: 100 V / AC - 240 V/AC

Vstupné napätie (max.): 240 V/AC

Výstupný prúd (max.): 7.5 A

Výstupný prúd (max.) - zaokrúhlený: 7.5 A

: 90 W

Typ výstupu (Napájacie zdroje): nastaviteľný

Fáza: 1

Výstupné napätie (max.): 12 V/DC

Počet výstupov: 1 x

Pripojenie: pružinové pripojenie

Rozmer.: (d x š x v) 90 x 45 x 106 mm

Hmotnosť: 0.3 kg

Výstupné napätie (max.): 12 V/DC

Výstupné napätie (min.): 12 V

Prevádzková teplota (max.): +70 °C

Pracovná teplota (min.): +60 °C

Prevádzková teplota (min.): -25 °C

Číslo výrobcu: 2904607

Obsah: 1 ks

MTBF: 1221000 h

Vlastnosti napájacích adaptérov: stabilizované

Šírka: 45 mm

V: 106 mm

Dĺžka: 90 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT4-PS/1AC/12DC/7.5/PT

Účinnosť: 92.5 %

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Menovité vstupné napätie

Pripojenie

Typ výstupu (Napájacie zdroje)

Vstupné napätie (max.)

Vstupné napätie (min.)

Výkon

Výstupné napätie

Výstupné napätie (max.)

Výstupný prúd (max.) - zaokrúhlený

Phoenix Contact QUINT4-PS/1AC/12DC/7.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 7.5 A, 90 W, výstupy 1 x

Objednávacie číslo:2141026

Doručenie: St 11. 11.

Conrad Electronic

Tento produkt

AC 100 V - 240 V; DC 140 V - 300 V

pružinové pripojenie

nastaviteľný

240 V/AC

100 V/AC

90 W

12 V/DC

7.5 A

Min.: 1

Násobky: 1

174,99 €^*

Phoenix Contact QUINT-PS/1AC/24DC/10/CO sieťový zdroj na montážnu lištu (DIN lištu), 24 V, 10 A, 240 W

Objednávacie číslo:2209722

Doručenie: St 11. 11.

Conrad Electronic

100-240 V/AC

zasúvacie skrutková prípojka

nastaviteľný

264 V/AC

85 V/AC

240 W

24 V/DC

24 V

10 A

Min.: 1

Násobky: 1

445,00 €^*

Phoenix Contact QUINT4-PS/1AC/12DC/15 sieťový zdroj na montážnu lištu (DIN lištu), 12 V, 15 A, 180 W

Objednávacie číslo:2141010

Doručenie: St 11. 11.

Conrad Electronic

100-240 V/AC

skrutkovací

nastaviteľný

240 V/AC

100 V/AC

180 W

12 V/DC

12 V

15 A

Min.: 1

Násobky: 1

325,00 €^*

Phoenix Contact QUINT4-PS/1AC/12DC/2.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 2.5 A, 30 W, výstupy 1 x

Objednávacie číslo:2140951

Doručenie: Št 29. 10.

12 KsConrad Electronic

100 - 240 V/AC

pružinové pripojenie

nastaviteľný

240 V/AC

100 V/AC

30 W

12 V/DC

2.5 A

Min.: 1

Násobky: 1

93,99 €^*

Phoenix Contact QUINT4-PS/1AC/24DC/1.3/PT sieťový zdroj na montážnu lištu (DIN lištu), 24 V, 1.3 A, 30 W

Objednávacie číslo:2140967

Doručenie: St 11. 11.

Conrad Electronic

100 - 240 V/AC

pružinové pripojenie

nastaviteľný

240 V/AC

100 V/AC

30 W

24 V/DC

24 V

1.3 A

Min.: 1

Násobky: 1

69,99 €^*

Phoenix Contact QUINT4-PS/1AC/24DC/1.3/SC sieťový zdroj na montážnu lištu (DIN lištu), 24 V, 1.3 A, 30 W

Objednávacie číslo:2141025

Doručenie: St 11. 11.

Conrad Electronic

100-240 V/AC

skrutkovací

nastaviteľný

240 V/AC

100 V/AC

30 W

24 V/DC

24 V

1.3 A

Min.: 1

Násobky: 1

81,99 €^*

Phoenix Contact QUINT4-PS/1AC/24DC/2.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 24 V, 2.5 A, 60 W

Objednávacie číslo:2141050

Doručenie: St 11. 11.

Conrad Electronic

AC 100-240V

pružinové pripojenie

nastaviteľný

240 V/AC

100 V/AC

60 W

24 V/DC

24 V

2.5 A

Min.: 1

Násobky: 1

104,99 €^*

Phoenix Contact QUINT4-PS/1AC/24DC/2.5/SC sieťový zdroj na montážnu lištu (DIN lištu), 24 V, 2.5 A, 60 W

Objednávacie číslo:2140988

Doručenie: Št 29. 10.

10 KsConrad Electronic

100-240 V/AC

skrutkovací

nastaviteľný

240 V/AC

100 V/AC

60 W

24 V/DC

24 V

2.5 A

Min.: 1

Násobky: 1

93,99 €^*

Phoenix Contact QUINT4-PS/1AC/24DC/20/+ sieťový zdroj na montážnu lištu (DIN lištu), 24 V, 20 A, 480 W

Objednávacie číslo:2140956

Doručenie: St 11. 11.

Conrad Electronic

100-240 V/AC

skrutkovací

nastaviteľný

240 V/AC

100 V/AC

480 W

24 V/DC

24 V

20 A

Min.: 1

Násobky: 1

539,00 €^*

Phoenix Contact QUINT4-PS/1AC/24DC/3.8/PT sieťový zdroj na montážnu lištu (DIN lištu), 24 V, 3.8 A, 90 W

Objednávacie číslo:2141030

Doručenie: St 11. 11.

Conrad Electronic

AC 100 V - 240 V; DC 140 V - 300 V

pružinové pripojenie

nastaviteľný

240 V/AC

100 V/AC

90 W

24 V/DC

24 V

3.8 A

Min.: 1

Násobky: 1

134,99 €^*

Na stiahnutie

Datasheet

Datasheet 2141026 Phoenix Contact QUINT4-PS/1AC/12DC/7.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 7.5 A, 90 W, výstupy 1 x

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2141026 Phoenix Contact QUINT4-PS/1AC/12DC/7.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 7.5 A, 90 W, výstupy 1 x

Popis

Primárne spínaný zdroj, QUINT POWER, Push-in pripojenie, montáž na DIN lištu, vstup: 1-fázový, výstup: 12 V DC / 7,5 A

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Primárne spínaný zdroj, QUINT POWER, Push-in pripojenie, montáž na DIN lištu, vstup: 1-fázový, výstup: 12 V DC / 7,5 A

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
