Name: Phoenix Contact QUINT4-PS/1AC/48DC/5 sieťový zdroj na montážnu lištu (DIN lištu), 5 A, 240 W
Brand: Phoenix Contact
SKU: 2141011
Availability: BackOrder

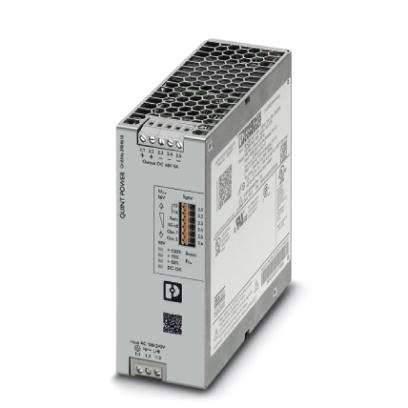

Kovový box s vetracími štrbinami, pravdepodobne elektronické zariadenie alebo napájací zdroj. Prípojky a technický štítok sú viditeľné.

Technický výkres obdĺžnikového puzdra s rozmermi: šírka 131, 125, 122 mm a výška 130 mm. Bočná výška 80 mm, hĺbka 45 mm.

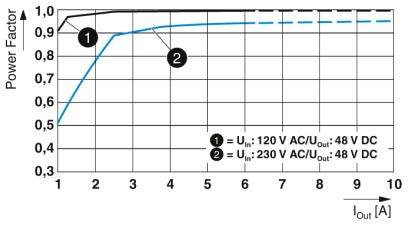

Graf znázorňuje účinník (power factor) oproti výstupnému prúdu (Iout). Dve krivky: 120V AC (1), 230V AC (2). Obe rýchlo stúpajú na 0,95.

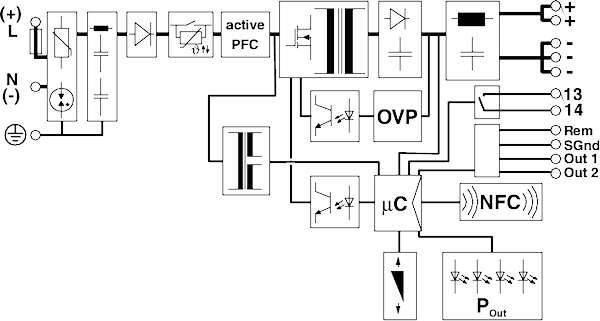

Schéma zapojenia napájacieho modulu s aktívnou korekciou účinníka (PFC), ochranou proti prepätiu (OVP) a mikroradičom (μC). Výstupné možnosti pre Rem, SGnd, Out 1 a Out 2.

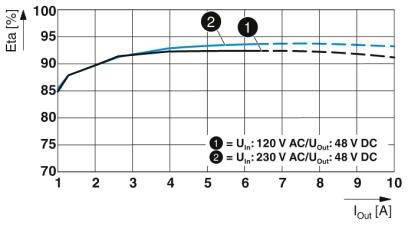

Diagram znázorňuje krivku účinnosti napájacieho zdroja. Osi: Účinnosť v percentách, prúd v ampéroch. Dve krivky: 120 V AC a 230 V AC.

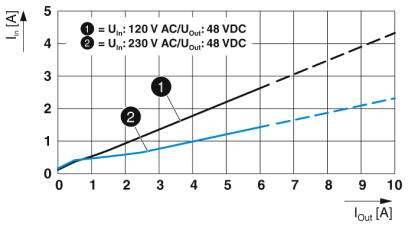

Graf zobrazuje krivku vstupného prúdu (I_in) a výstupného prúdu (I_out). Dve krivky: 1 pri 120 V AC/48 V DC, 2 pri 230 V AC/48 V DC.

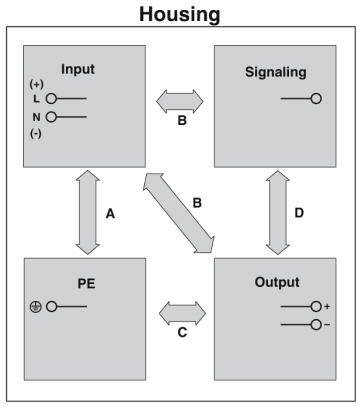

Riadiaca jednotka: Hore Input, vpravo Signaling, dole Output, vľavo PE. Šípky zobrazujú prepojenia: A, B, C, D.

1/7

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (309,00 € / kus)

309,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Dielektrická pevnosť: 300 V / AC 60 s
Dĺžka odizolovania: 6,5 mm
Spotreba prúdu: 3,4 A (100 V / AC), 2,8 A (120 V / AC), 1,5 A (230 V / AC), 1,5 A (240 V / AC)
Nominálna spotreba energie: 271 VA

Menovité vstupné napätie: 100-240 V/AC

Kategória výrobku: sieťový zdroj na montážnu lištu (DIN lištu)

Vstupné napätie (min.): 100 V/AC

Výstupné napätie: 48 V/DC

Vstupné napätie: 100 V / AC - 240 V/AC

Vstupné napätie (max.): 240 V/AC

Výstupný prúd (max.): 5 A

Výstupný prúd (max.) - zaokrúhlený: 5 A

: 240 W

Typ výstupu (Napájacie zdroje): nastaviteľný

Fáza: 1

Pripojenie: skrutkovací

Rozmer.: (d x š x v) 125 x 50 x 130 mm

Hmotnosť: 1 kg

Výstupné napätie (max.): 48 V/DC

Prevádzková teplota (max.): +70 °C

Pracovná teplota (min.): +60 °C

Prevádzková teplota (min.): -25 °C

Číslo výrobcu: 2904610

Obsah: 1 ks

MTBF: 1242000 h

Vlastnosti napájacích adaptérov: regulovateľné výstupné napätie

Šírka: 50 mm

V: 130 mm

Dĺžka: 125 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT4-PS/1AC/48DC/5

Účinnosť: 93.5 %

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Menovité vstupné napätie

Pripojenie

Typ výstupu (Napájacie zdroje)

Vstupné napätie (max.)

Vstupné napätie (min.)

Výkon

Výstupné napätie

Výstupný prúd (max.) - zaokrúhlený

Phoenix Contact QUINT4-PS/1AC/48DC/5 sieťový zdroj na montážnu lištu (DIN lištu), 5 A, 240 W

Objednávacie číslo:2141011

Doručenie: St 11. 11.

Conrad Electronic

Tento produkt

100-240 V/AC

skrutkovací

nastaviteľný

240 V/AC

100 V/AC

240 W

48 V/DC

5 A

Min.: 1

Násobky: 1

309,00 €^*

Phoenix Contact QUINT-PS/1AC/24DC/10/CO sieťový zdroj na montážnu lištu (DIN lištu), 24 V, 10 A, 240 W

Objednávacie číslo:2209722

Doručenie: St 11. 11.

Conrad Electronic

100-240 V/AC

zasúvacie skrutková prípojka

nastaviteľný

264 V/AC

85 V/AC

240 W

24 V/DC

10 A

Min.: 1

Násobky: 1

445,00 €^*

Phoenix Contact QUINT4-PS/1AC/12DC/15 sieťový zdroj na montážnu lištu (DIN lištu), 12 V, 15 A, 180 W

Objednávacie číslo:2141010

Doručenie: St 11. 11.

Conrad Electronic

100-240 V/AC

skrutkovací

nastaviteľný

240 V/AC

100 V/AC

180 W

12 V/DC

15 A

Min.: 1

Násobky: 1

325,00 €^*

Phoenix Contact QUINT4-PS/1AC/12DC/2.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 2.5 A, 30 W, výstupy 1 x

Objednávacie číslo:2140951

Doručenie: Št 29. 10.

12 KsConrad Electronic

100 - 240 V/AC

pružinové pripojenie

nastaviteľný

240 V/AC

100 V/AC

30 W

12 V/DC

2.5 A

Min.: 1

Násobky: 1

93,99 €^*

Phoenix Contact QUINT4-PS/1AC/12DC/7.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 7.5 A, 90 W, výstupy 1 x

Objednávacie číslo:2141026

Doručenie: St 11. 11.

Conrad Electronic

AC 100 V - 240 V; DC 140 V - 300 V

pružinové pripojenie

nastaviteľný

240 V/AC

100 V/AC

90 W

12 V/DC

7.5 A

Min.: 1

Násobky: 1

174,99 €^*

Phoenix Contact QUINT4-PS/1AC/24DC/1.3/PT sieťový zdroj na montážnu lištu (DIN lištu), 24 V, 1.3 A, 30 W

Objednávacie číslo:2140967

Doručenie: St 11. 11.

Conrad Electronic

100 - 240 V/AC

pružinové pripojenie

nastaviteľný

240 V/AC

100 V/AC

30 W

24 V/DC

1.3 A

Min.: 1

Násobky: 1

69,99 €^*

Phoenix Contact QUINT4-PS/1AC/24DC/1.3/SC sieťový zdroj na montážnu lištu (DIN lištu), 24 V, 1.3 A, 30 W

Objednávacie číslo:2141025

Doručenie: St 11. 11.

Conrad Electronic

100-240 V/AC

skrutkovací

nastaviteľný

240 V/AC

100 V/AC

30 W

24 V/DC

1.3 A

Min.: 1

Násobky: 1

81,99 €^*

Phoenix Contact QUINT4-PS/1AC/24DC/2.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 24 V, 2.5 A, 60 W

Objednávacie číslo:2141050

Doručenie: St 11. 11.

Conrad Electronic

AC 100-240V

pružinové pripojenie

nastaviteľný

240 V/AC

100 V/AC

60 W

24 V/DC

2.5 A

Min.: 1

Násobky: 1

104,99 €^*

Phoenix Contact QUINT4-PS/1AC/24DC/2.5/SC sieťový zdroj na montážnu lištu (DIN lištu), 24 V, 2.5 A, 60 W

Objednávacie číslo:2140988

Doručenie: Št 29. 10.

10 KsConrad Electronic

100-240 V/AC

skrutkovací

nastaviteľný

240 V/AC

100 V/AC

60 W

24 V/DC

2.5 A

Min.: 1

Násobky: 1

93,99 €^*

Phoenix Contact QUINT4-PS/1AC/24DC/20/+ sieťový zdroj na montážnu lištu (DIN lištu), 24 V, 20 A, 480 W

Objednávacie číslo:2140956

Doručenie: St 11. 11.

Conrad Electronic

100-240 V/AC

skrutkovací

nastaviteľný

240 V/AC

100 V/AC

480 W

24 V/DC

20 A

Min.: 1

Násobky: 1

539,00 €^*

Na stiahnutie

Datasheet

Datasheet 2141011 Phoenix Contact QUINT4-PS/1AC/48DC/5 sieťový zdroj na montážnu lištu (DIN lištu), 5 A, 240 W

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2141011 Phoenix Contact QUINT4-PS/1AC/48DC/5 sieťový zdroj na montážnu lištu (DIN lištu), 5 A, 240 W

Popis

Preventívne sledovanie funkcií hlási kritické prevádzkové stavy skôr, ako sa vyskytnú chyby. Prahové hodnoty alarmu a charakteristické krivky, ktoré je možné nastaviť pomocou NFC, maximalizujú dostupnosť systému. Rezerva chodu na jednoduché rozšírenie systému pomocou statického zosilnenia s trvalým výkonom až 125% a spustenie náročného zaťaženia prostredníctvom dynamického zvýšenia s až 200% po dobu 5 s. Vysoká odolnosť proti rušeniu vďaka integrovanej plynovej výbojke a preklenovací čas pri výpadku napájania viac ako 20 milisekúnd. Robustný dizajn vďaka kovovému krytu a širokému teplotnému rozsahu od - 40 ° C do + 70 ° C. Môže byť použitý na celom svete vďaka širokému rozsahu vstupných a medzinárodných schvaľovacích balíkov.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
