Name: Phoenix Contact QUINT4-PS/24DC/24DC/10/PT DC / DC menič napätia, 24 V/DC, 10 A, výstupy 1 x
Brand: Phoenix Contact
SKU: 2141038
Availability: BackOrder

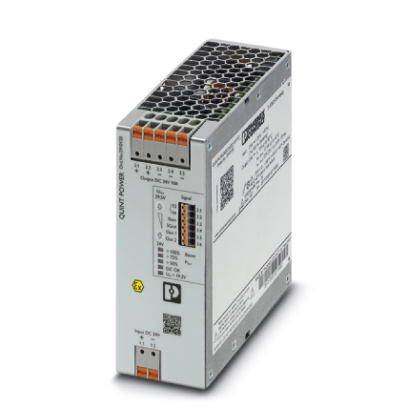

Priemyselný napájací zdroj s viacerými vstupmi a návodom na použitie na strane. Kryt v sivej farbe s oranžovými akcentmi.

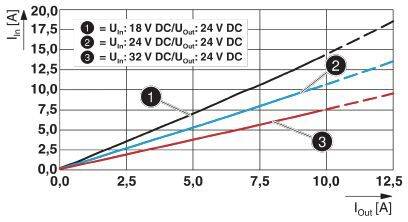

Diagram znázorňuje tri krivky (čierna, modrá, červená) závislosti vstupného prúdu (I_in) od výstupného prúdu (I_out) pri rôznych vstupných napätiach: 18V (čierna), 24V (modrá), 32V (červená).

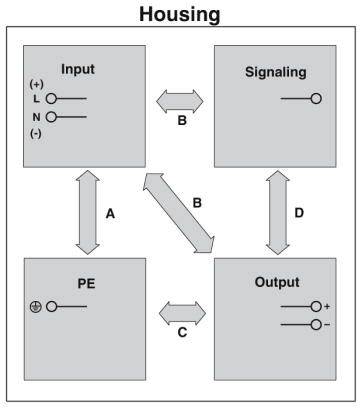

Diagram skrine so štyrmi oblasťami: Vstup, Signalizácia, PE a Výstup, prepojené šípkami A, B, C, D.

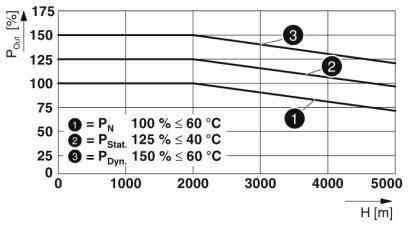

Graf znázorňuje výkon v percentách (PQM) v závislosti od výšky v metroch (H). Tri línie predstavujú rôzne podmienky: P_N, P_Stat., P_Dyn., pričom výkon klesá so zvyšujúcou sa výškou.

Graf ukazuje účinnosť (η) v percentách v závislosti od výstupného prúdu (Iout) v ampéroch. Vysoká účinnosť pri 4-12A, klesajúca pri vyššom prúde.

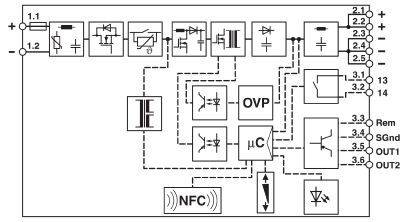

Schéma zapojenia elektronického systému s NFC modulom a viacerými komponentmi vrátane OVP a mikrokontroléra, znázorňujúce prepojenia a súčiastky.

1/6

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (249,99 € / kus)

249,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Dielektrická pevnosť: 35 V / DC 60 s
Dĺžka odizolovania: 10 mm
Spotreba prúdu: 13,8 A (24 V / DC)

Menovité vstupné napätie: 24 V/DC

Kategória výrobku: DC / DC menič napätia

Vstupné napätie (min.): 24 V/DC

Výstupné napätie: 24 V/DC

Vstupné napätie: 24 V / DC - 24 V/DC

Vstupné napätie (max.): 24 V/DC

Výstupný prúd (max.): 10 A

Výstupný prúd (max.) - zaokrúhlený: 10 A

Typ výstupu (Napájacie zdroje): nastaviteľný

Výstupné napätie (max.): 24 V/DC

Počet výstupov: 1 x

Pripojenie: pružinové pripojenie

Rozmer.: (d x š x v) 125 x 50 x 130 mm

Hmotnosť: 0.8 kg

Výstupné napätie (max.): 24 V/DC

Prevádzková teplota (max.): +70 °C

Pracovná teplota (min.): +60 °C

Prevádzková teplota (min.): -25 °C

Číslo výrobcu: 2910120

Obsah: 1 ks

MTBF: 1380000 h

Vlastnosti napájacích adaptérov: DC / DC menič

Šírka: 50 mm

V: 130 mm

Dĺžka: 125 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT4-PS/24DC/24DC/10/PT

Účinnosť: 93.3 %

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Menovité vstupné napätie

Počet výstupov

Pripojenie

Typ výstupu (Napájacie zdroje)

Vstupné napätie (max.)

Vstupné napätie (min.)

Výstupné napätie

Výstupné napätie (max.)

Výstupný prúd (max.) - zaokrúhlený

Phoenix Contact QUINT4-PS/24DC/24DC/10/PT DC / DC menič napätia, 24 V/DC, 10 A, výstupy 1 x

Objednávacie číslo:2141038

Doručenie: St 11. 11.

Conrad Electronic

Tento produkt

24 V/DC

1 x

pružinové pripojenie

nastaviteľný

24 V/DC

10 A

Min.: 1

Násobky: 1

249,99 €^*

Phoenix Contact QUINT-PS/12DC/12DC/8 DC / DC menič napätia, 8 A

Objednávacie číslo:2225620

Doručenie: St 11. 11.

Conrad Electronic

12 V/DC

zasúvacie skrutková prípojka

pevné napätie

18 V/DC

9 V/DC

12 V/DC

8 A

Min.: 1

Násobky: 1

449,00 €^*

Phoenix Contact QUINT-PS/48DC/48DC/5 DC / DC menič napätia, 5 A

Objednávacie číslo:2225621

Doručenie: St 11. 11.

Conrad Electronic

48 V/DC

zasúvacie skrutková prípojka

pevné napätie

60 V/DC

30 V/DC

48 V/DC

5 A

Min.: 1

Násobky: 1

369,00 €^*

Phoenix Contact QUINT-PS/60-72DC/24DC/10 DC / DC menič napätia, 10 A

Objednávacie číslo:2225622

Doručenie: St 11. 11.

Conrad Electronic

72 V/DC

zasúvacie skrutková prípojka

pevné napätie

96 V/DC

42 V/DC

24 V/DC

10 A

Min.: 1

Násobky: 1

349,00 €^*

Phoenix Contact QUINT-PS/60-72DC/24DC/10/CO DC / DC menič napätia, 10 A, 240 VA

Objednávacie číslo:2225624

Doručenie: St 11. 11.

Conrad Electronic

zasúvacie skrutková prípojka

pevné napätie

96 V/DC

42 V/DC

24 V/DC

10 A

Min.: 1

Násobky: 1

425,00 €^*

Phoenix Contact QUINT-PS/96-110DC/24DC/10 DC / DC menič napätia, 10 A

Objednávacie číslo:2225623

Doručenie: St 11. 11.

Conrad Electronic

zasúvacie skrutková prípojka

pevné napätie

154 V/DC

67.2 V/DC

24 V/DC

10 A

Min.: 1

Násobky: 1

349,00 €^*

Phoenix Contact QUINT-PS/96-110DC/24DC/10/CO DC / DC menič napätia, 24 V, 10 A, 240 VA, výstupy 1 x

Objednávacie číslo:2225625

Doručenie: St 11. 11.

Conrad Electronic

1 x

zasúvacie skrutková prípojka

pevné napätie

154 V/DC

67.2 V/DC

24 V/DC

24 V

10 A

Min.: 1

Násobky: 1

425,00 €^*

Phoenix Contact QUINT4-PS/24DC/12DC/8/PT DC / DC menič napätia, 12 V/DC, 8 A, výstupy 1 x

Objednávacie číslo:2141039

Doručenie: St 11. 11.

Conrad Electronic

24 V/DC

1 x

pružinové pripojenie

pevné napätie

32 V/DC

18 V/DC

12 V/DC

8 A

Min.: 1

Násobky: 1

349,00 €^*

Phoenix Contact QUINT4-PS/24DC/24DC/10/SC DC / DC menič napätia, 24 V/DC, 10 A, výstupy 1 x

Objednávacie číslo:2209026

Doručenie: St 11. 11.

Conrad Electronic

24 V/DC

1 x

skrutkovací

pevné napätie

32 V/AC

18 V/DC

24 V/DC

10 A

Min.: 1

Násobky: 1

249,99 €^*

Phoenix Contact QUINT4-PS/24DC/24DC/5/PT DC / DC menič napätia, 5 A, 120 W, výstupy 1 x

Objednávacie číslo:2141016

Doručenie: Št 29. 10.

3 KsConrad Electronic

24 V/DC

1 x

pružinové pripojenie

pevné napätie

32 V/DC

18 V/DC

24 V/DC

5 A

Min.: 1

Násobky: 1

315,00 €^*

Na stiahnutie

Datasheet

Datasheet 2141038 Phoenix Contact QUINT4-PS/24DC/24DC/10/PT DC / DC menič napätia, 24 V/DC, 10 A, výstupy 1 x

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2141038 Phoenix Contact QUINT4-PS/24DC/24DC/10/PT DC / DC menič napätia, 24 V/DC, 10 A, výstupy 1 x

Popis

Prevodník QUINT DC / DC pre montáž na DIN lištu, s voliteľnými výstupnými charakteristikami a technológiou SFB (selektívne prerušenie poistky), schválenie ATEX, vstup: 24 V DC, výstup: 24 V DC / 10 A
