Name: Phoenix Contact QUINT4-PS/48DC/24DC/5/PT DC / DC menič napätia, 24 V/DC, 5 A, výstupy 1 x
Brand: Phoenix Contact
SKU: 2141040
Availability: BackOrder

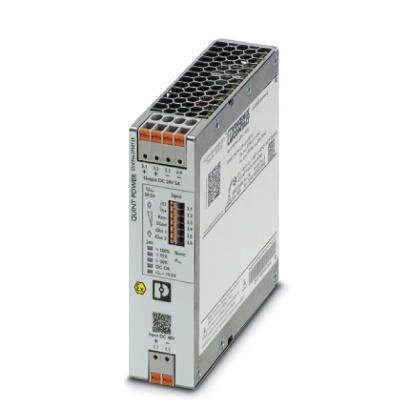

Obdĺžnikový, striebroš sivý sieťový napájací zdroj od spoločnosti Phoenix Contact s oranžovými konektormi a nápismi na prednej strane.

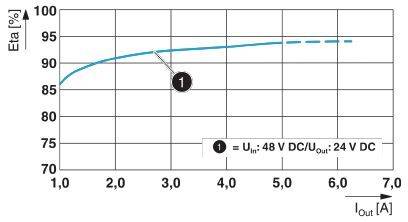

Graf ukazuje účinnosť Eta [%] DC/DC meniča so vstupným a výstupným napätím 48 V na 24 V. Efektivita sa zvyšuje od 87% do 95% so stúpajúcim prúdom [A].

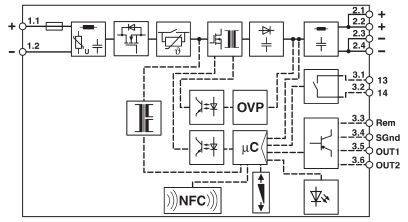

Diagram elektrického zapojenia: Zobrazuje komponenty ako OVP, mikroradič, symbol NFC, ako aj vstupné a výstupné pripojenia.

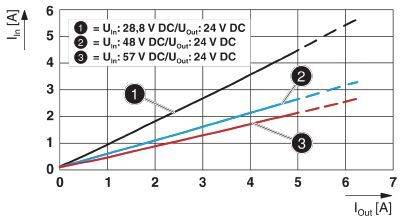

Graf zobrazuje tri lineárne grafy závislosti vstupného prúdu I_in [A] od výstupného prúdu I_out [A] pri rôznych hodnotách U_in. Krivka 1: U_in=28,8V, krivka 2: U_in=48V, krivka 3: U_in=57V. Všetky majú U_out=24V.

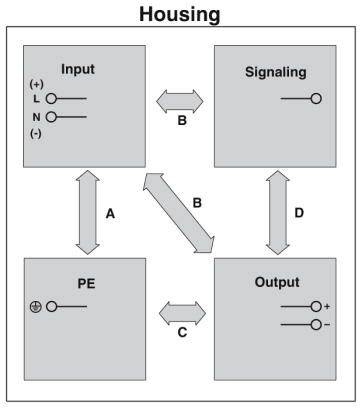

Diagram znázorňuje štyri hlavné bloky v jednom púzdre: Input, Signaling, PE a Output. Šípky A až D spájajú tieto bloky.

1/5

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (375,00 € / kus)

375,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Dielektrická pevnosť: 35 V / DC 60 s
Dĺžka odizolovania: 10 mm
Spotreba prúdu: 3,3 A (48 V / DC)

Menovité vstupné napätie: 48 V/DC

Kategória výrobku: DC / DC menič napätia

Vstupné napätie (min.): 29 V/DC

Výstupné napätie: 24 V/DC

Vstupné napätie: 29 V / ss - 57,5 V/DC

Vstupné napätie (max.): 57.5 V/DC

Výstupný prúd (max.): 5 A

Výstupný prúd (max.) - zaokrúhlený: 5 A

Typ výstupu (Napájacie zdroje): pevné napätie

Výstupné napätie (max.): 24 V/DC

Počet výstupov: 1 x

Pripojenie: pružinové pripojenie

Rozmer.: (d x š x v) 125 x 36 x 130 mm

Hmotnosť: 0.6 kg

Výstupné napätie (max.): 24 V/DC

Prevádzková teplota (max.): +70 °C

Pracovná teplota (min.): +60 °C

Prevádzková teplota (min.): -25 °C

Číslo výrobcu: 2910125

Obsah: 1 ks

MTBF: 1000000 h

Vlastnosti napájacích adaptérov: DC / DC menič

Šírka: 36 mm

V: 130 mm

Dĺžka: 125 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT4-PS/48DC/24DC/5/PT

Účinnosť: 94 %

UKCA: áno
