Name: Phoenix Contact REL-MR- 18DC/21, 2961383 relé, 250 V DC/AC, 6 A, 10 ks
Brand: Phoenix Contact
SKU: 2225817
Availability: BackOrder

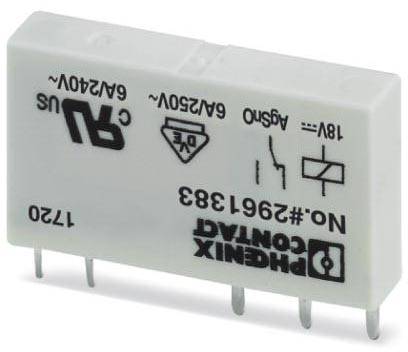

Malý elektrický reléový modul s viacerými kovovými pinmi a potlačou, ktorá zobrazuje rôzne informácie o napätí a prúde.

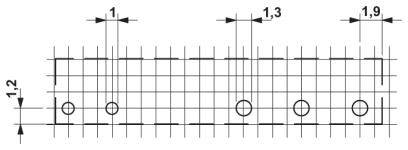

Technický výkres obdĺžnika s radom otvorov, rozmery: výška 1,2 cm, vzdialenosť 1,1 cm medzi tromi rovnobežnými čiarami, štyri otvory vo vnútri.

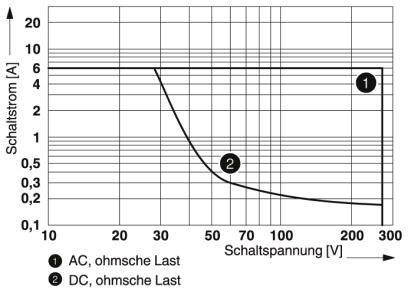

Graf zobrazuje spínací prúd [A] oproti spínaciemu napätiu [V] pre AC a DC ohmické záťaže. Priebeh krivky klesá pri zvyšujúcom sa napätí.

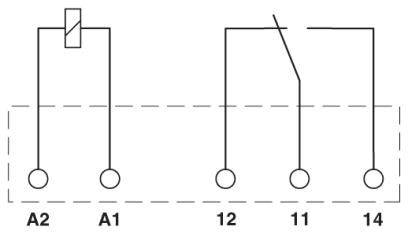

'Symbolický diagram elektromagnetického spínača so špulkou vľavo a spínacím kontaktom vpravo. Svorky: A2, A1, 12, 11, 14.'

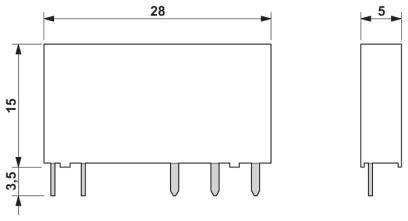

Rozmerový diagram elektrického komponentu. Vľavo: šírka 28 mm, výška 15 mm, vzdialenosť od podložky 3,5 mm. Vpravo: hĺbka 5 mm.

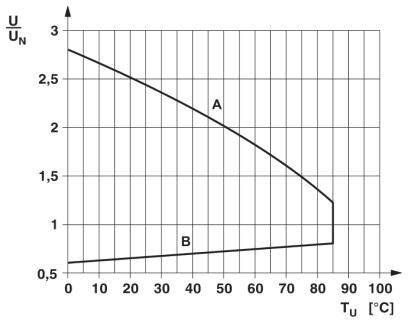

Graf znázorňuje závislosť U/UN od teploty TU v °C. Línia A klesá, línia B stúpa, obe sa pretínajú približne pri 65 °C.

1/6

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

relé

Menovité napätie cievky

18 V/DC

Typ kontaktu

1 prepínací

Spínacie napätie (max.)

250 V DC/AC

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 6. 11.

10 Set(y)

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (81,99 € / kus)

81,99 €

s DPH

Už len 10 Set(y) skladom!

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: relé

Typ: REL-MR- 18DC/21

Menovité napätie cievky: 18 V/DC

Typ kontaktu: 1 prepínací

Materiál kontaktu: AgSnO

Spínacie napätie (max.): 250 V DC/AC

Spínací prúd (max.): 6 A

Max. spínací výkon: 140 W

Pripojenie: spájkovaný konektor

Reakčná doba: 5 ms

Čas rozpadu: 2.5 ms

Vlastnosti: odolné voči omývanie (RT III)

Min. teplota: -40 °C

Max. teplota: +85 °C

Šírka: 5 mm

V: 28 mm

Hĺbka: 15 mm

Rozmer.: (š x v x h) 5 x 28 x 15 mm

Obsah: 10 ks

Spĺňa RoHS: áno

UKCA: áno
