Name: Phoenix Contact REL-OR3/L- 24AC/3X21, 2903694 relé, 250 V/DC, 10 A, 10 ks
Brand: Phoenix Contact
SKU: 2225530
Availability: BackOrder

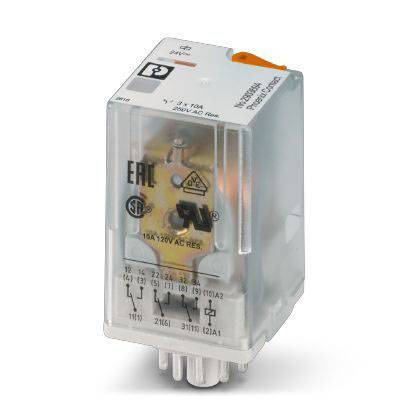

Priehľadné relé s popiskami technických špecifikácií vrátane prúdu a napätia.

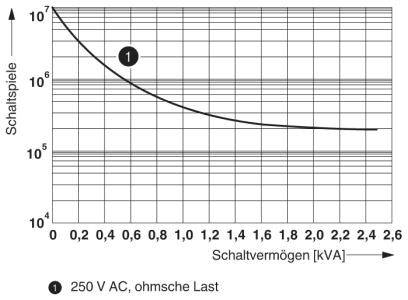

Diagram znázorňuje vzťah medzi spínacou schopnosťou (0-2,6 kVA) a počtom spínacích cyklov (10³-10⁷) pri 250 V AC, odporovej záťaži. Krivka má klesajúci priebeh.

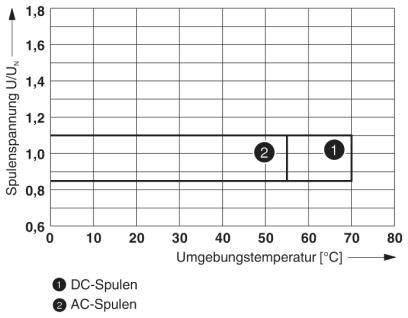

Graf zobrazuje napätie cievky v závislosti od okolitej teploty. DC cievky sú konštantné až do 70°C, AC cievky klesajú od 50°C.

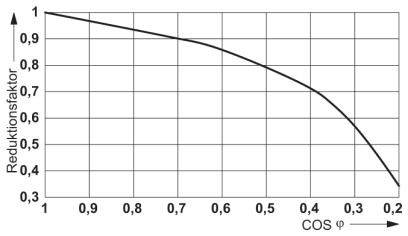

Diagram znázorňuje vzťah medzi redukčným faktorom a COS φ. Krivka klesá z hodnoty 1 pri COS φ=0 na 0,3 pri COS φ=0,2.

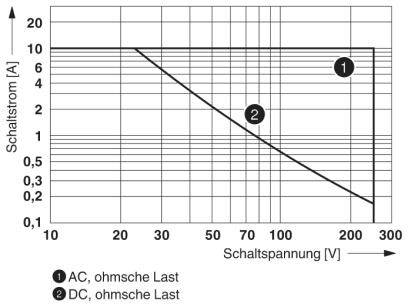

Diagram spínacieho prúdu a spínaného napätia: Os X znázorňuje spínané napätie vo voltoch, os Y znázorňuje spínací prúd v ampéroch. Dva priebehy: AC a DC záťaž.

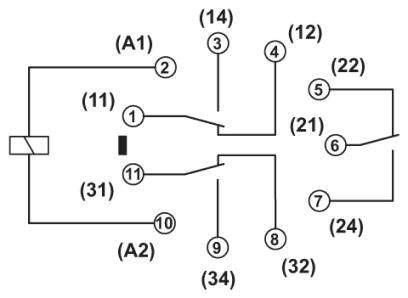

Diagram elektrického zapojenia s očíslovanými spojovacie bodmi a čiarami, ktoré znázorňujú rôzne elektrické obvody.

1/6

Kategória výrobku

relé

Menovité napätie cievky

24 V/AC

Typ kontaktu

3 prepínacie

Spínacie napätie (max.)

250 V/DC

Spínací prúd (max.)

10 A

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 6. 11.

23 Set(y)

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (149,99 € / kus)

149,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Kategória výrobku: relé

Typ: REL-OR3/L- 24AC/3X21

Menovité napätie cievky: 24 V/AC

Typ kontaktu: 3 prepínacie

Materiál kontaktu: AgNi

Spínacie napätie (max.): 250 V/DC

Spínací prúd (max.): 10 A

Max. spínací výkon: 240 W

Pripojenie: zástrčka

Izolačné napätie: 250 V/AC

Reakčná doba: 5 ms

Vlastnosti: So skúšobným tlačidlom

Min. teplota: -40 °C

Max. teplota: +55 °C

Šírka: 35 mm

V: 35 mm

Hĺbka: 54.4 mm

Rozmer.: (š x v x h) 35 x 35 x 54.4 mm

Obsah: 10 ks

Spĺňa RoHS: áno

UKCA: áno
