Name: Phoenix Contact REL-PR1-24DC/1/MB, 2908040 relé, 440 V/AC, 16 A, 1 ks
Brand: Phoenix Contact
SKU: 2225720
Availability: BackOrder

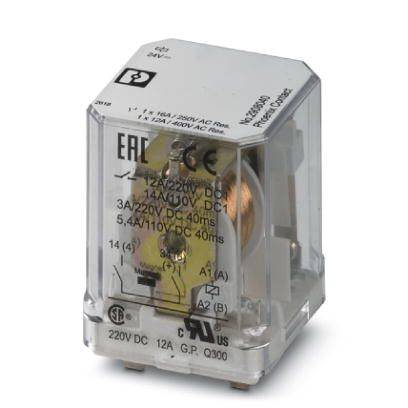

Priehľadné púzdro relé odhaľuje jeho vnútorné mechanické komponenty. Na nápise sú uvedené špecifikácie a identifikačné údaje výrobcu.

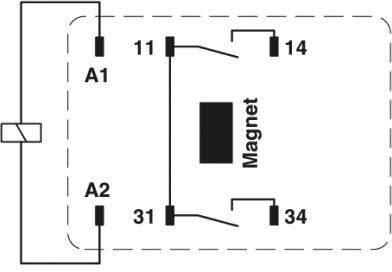

Schéma zapojenia magnetického spínača s prípojkami A1, A2, 11, 14, 31 a 34. Znázornenie ukazuje usporiadanie magnetu a kontaktov.

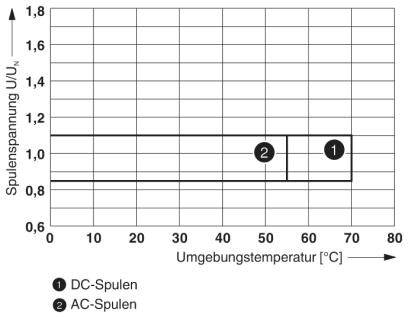

'Graf: Napätie cievky (U/UN) vs. Teplota okolia (°C). DC cievky pri cca 20°C, AC cievky pri cca 65°C.'

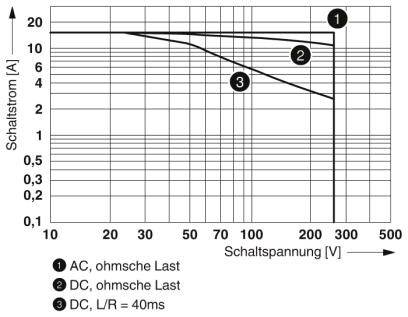

Diagram znázorňujúci spínací prúd v závislosti od spínaného napätia pre tri typy záťaží: AC ohmická, DC ohmická a DC L/R=40ms.

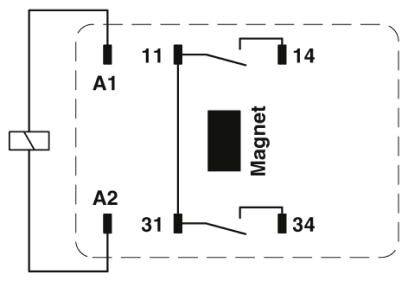

Schéma zapojenia relé s magnetom, svorkami A1, A2, 11, 14, 31, 34 a zobrazením prepínača.

1/5

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

relé

Menovité napätie cievky

24 V/DC

Typ kontaktu

1 spínací

Spínacie napätie (max.)

440 V/AC

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (17,99 € / kus)

17,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: relé

Typ: REL-PR1-24DC/1/MB

Menovité napätie cievky: 24 V/DC

Typ kontaktu: 1 spínací

Materiál kontaktu: AgNi

Spínacie napätie (max.): 440 V/AC

Spínací prúd (max.): 16 A

Max. spínací výkon: 2640 W

Pripojenie: zástrčka

Izolačné napätie: 4 kV

Reakčná doba: 20 ms

Čas rozpadu: 15 ms

Vlastnosti: zásuvné

Min. teplota: -40 °C

Max. teplota: +70 °C

Šírka: 38.6 mm

V: 36.1 mm

Hĺbka: 45.5 mm

Rozmer.: (š x v x h) 38.6 x 36.1 x 45.5 mm

Obsah: 1 ks

Spĺňa RoHS: áno

UKCA: áno
