Phoenix Contact STEP3-PS/1AC/24DC/0.63/PT sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 0.63 A, 15 W, výstupy 1

Kompaktná napájacia jednotka na DIN lište s 24V výstupom a 0,63A. Označená ako 'STEP POWER'. Vybavená zástrčkovými konektormi a kontrolkou.

'Blokový diagram napájacieho zdroja: Vstup AC, Filter, Usmerňovač, Transformátor, Filter, Výstup DC. Funkcie: UVP, OVP, OTP, OCP, SCP. Používateľské rozhranie: DC OK.'

Graf znázorňuje krivku účinnosti napájacieho zdroja. Dve línie predstavujú rôzne vstupné napätia (120 V a 230 V). Účinnosť stúpa so zvyšujúcim sa výstupným prúdom I_out [A].

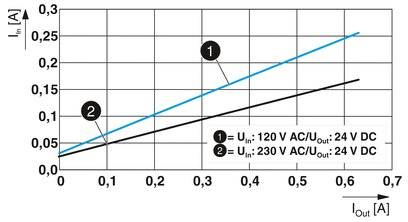

Diagram prúdových kriviek pre dve napäťové špecifikácie: '120 V AC na 24 V DC' (modrá línia) a '230 V AC na 24 V DC' (čierna línia). Os x predstavuje výstupný prúd 'I_out [A]' a os y vstupný prúd 'I_in [A]'. Modrá línia stúpa rýchlejšie.

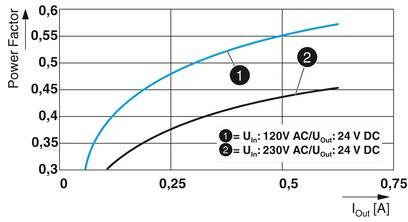

Diagram s výkonovým faktorom na osi Y a prúdom (A) na osi X. Dve krivky zobrazujú rozdiely pri vstupe 120V a 230V.

Graf znázorňuje pokles výkonu motora v percentách (P_out) v závislosti od nadmorskej výšky (H) v metroch. Výkon zostáva na 100 % do výšky 1000 m a klesá na 80 % vo výške 4000 m.

'STEP POWER Obj.č. 1088645' Napájací zdroj, montáž na DIN lištu, 24V, 0,63A. Rozmery: šírka 18 mm, výška 90 mm, hĺbka 45 mm.

Technický výkres súčiastky s rozmermi: šírka 61 mm, horná šírka 50 mm, dolná šírka 55 mm, výška 44 mm.

Diagram znázorňuje elektrickú spojenie medzi 'Vstup' a 'Výstup' v schránke. Nachádza sa medzi nimi elektrický obvod 'A'.

1/9

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

66 Ks

Počet

Celkom (31,70 € / kus)

31,70 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Napájanie STEP-PS

Zvýšenie výkonu až o 100%
Smer pripojenia vodič / doska: 45 °
Certifikácia EN-60335
Zníženie celkovej šírky o 1 TE
Účinnosť:>94%
Straty bez zaťaženia:<0,1 W

Technické parametre

Menovité vstupné napätie: 115 V/AC
230 V/AC
90 - 250 V/DC

Typ: Taktovaný

Kategória výrobku: sieťový zdroj na montážnu lištu (DIN lištu)

Vstupné napätie (min.): 120 V/AC

Výstupné napätie: 24 V/DC

Vstupné napätie: 100 V AC ... 240 V AC -15% ... + 10%
110 V DC ... 250 V DC -20% ... +10 %

Vstupné napätie (max.): 230 V/AC

Výstupný prúd (max.): 0.63 A

Výstupný prúd (max.) - zaokrúhlený: 630 mA

: 15 W

Typ výstupu (Napájacie zdroje): pevné napätie

Fáza: 1

Výstupné napätie (max.): 24 V/DC

Počet výstupov: 1 x

Pripojenie: pružinové pripojenie

Rozmer.: (d x š x v) 61 x 18 x 90 mm

Hmotnosť: 0.070 kg

Výstupné napätie (max.): 25 V/DC

Výstupné napätie (min.): 22.5 V/DC

Číslo výrobcu: 1088495

Obsah: 1 ks

Šírka: 18 mm

V: 90 mm

Dĺžka: 61 mm

: IP20

Max. teplota: 70 °C

Min. teplota: -10 °C

Typ: STEP3-PS/1AC/24DC/0.63/PT

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Výkon

Pripojenie

Vstupné napätie (max.)

Výstupné napätie (max.)

Výstupné napätie

Menovité vstupné napätie

Výstupný prúd (max.) - zaokrúhlený

Vstupné napätie (min.)

Phoenix Contact STEP3-PS/1AC/24DC/0.63/PT sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 0.63 A, 15 W, výstupy 1 x

Objednávacie číslo:2435744

Tento produkt

15 W

pružinové pripojenie

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

630 mA

120 V/AC

Phoenix Contact STEP3-PS/1AC/24DC/1.3/PT sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 1.3 A, 30 W, výstupy 1 x

Objednávacie číslo:2435745

30 W

pružinové pripojenie

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact STEP3-PS/1AC/24DC/2.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 2.5 A, 60 W, výstupy 1 x

Objednávacie číslo:2435746

60 W

pružinové pripojenie

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact STEP3-PS/1AC/12DC/1.3/PT sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 1.3 A, 15 W, výstupy 1 x

Objednávacie číslo:2435750

15 W

pružinové pripojenie

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact STEP3-PS/1AC/12DC/2.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 2.5 A, 30 W, výstupy 1 x

Objednávacie číslo:2435751

30 W

pružinové pripojenie

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact STEP-PS/1AC/24DC/0.75 sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 0.83 A, 18 W, výstupy 1 x

Objednávacie číslo:511731

18 W

skrutková svorka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

830 mA

85 V/AC

Phoenix Contact STEP-PS/1AC/24DC/1.75 sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 1.9 A, 42 W, výstupy 1 x

Objednávacie číslo:511732

42 W

skrutková svorka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.9 A

85 V/AC

Phoenix Contact STEP-PS/1AC/24DC/2.5 sieťový zdroj na montážnu lištu (DIN lištu) 24 V/DC 2.75 A 60 W Počet výstupov:1 x Obsah 1 ks

Objednávacie číslo:511733

60 W

skrutková svorka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.75 A

85 V/AC

Phoenix Contact STEP-PS/1AC/24DC/4.2 sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 4.4 A, 100 W, výstupy 1 x

Objednávacie číslo:511734

100 W

skrutková svorka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

4.4 A

85 V/AC

Phoenix Contact STEP-PS/1AC/12DC/1.5 sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 1.65 A, 18 W, výstupy 1 x

Objednávacie číslo:511735

18 W

skrutková svorka

264 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.65 A

85 V/AC

Na stiahnutie

Datasheet

Datasheet 2435744 Phoenix Contact STEP3-PS/1AC/24DC/0.63/PT sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 0.63 A, 15 W, výstupy 1

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2435744 Phoenix Contact STEP3-PS/1AC/24DC/0.63/PT sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 0.63 A, 15 W, výstupy 1

Popis

Noví špecialisti rozširujú rodinu STEP POWER. 12 V napájacie zdroje sú ideálne pre e-mobilitu, 3 A zariadenie je k dispozícii pre napájanie jednodoskových počítačov. Plochý napájací zdroj so schválením NEC triedy 2 je špeciálne navrhnutý pre americký trh.

Tento text bol preložený strojovo.

Prevedenie

Môže byť použitý po celom svete vďaka širokému spektru vstupov a medzinárodnému schvaľovaciemu balíku
Vysoká prevádzková spoľahlivosť vďaka vysokej MTBF>500 000 h
Môže byť pripojený paralelne pre zvýšenie výkonu a redundancie
Zjednodušené uvedenie do prevádzky prostredníctvom monitorovania funkcie LED
Vysoká prevádzková spoľahlivosť vďaka dlhým dobám premostenia pri výpadku napájania>20 ms
Zaklapnite na montážnu koľajnicu alebo priskrutkujte na rovný povrch.
Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
