prepäťové relé 1 spínací, 1 rozpínací Siemens 3RB3123-4SB0 Piece 1 ks

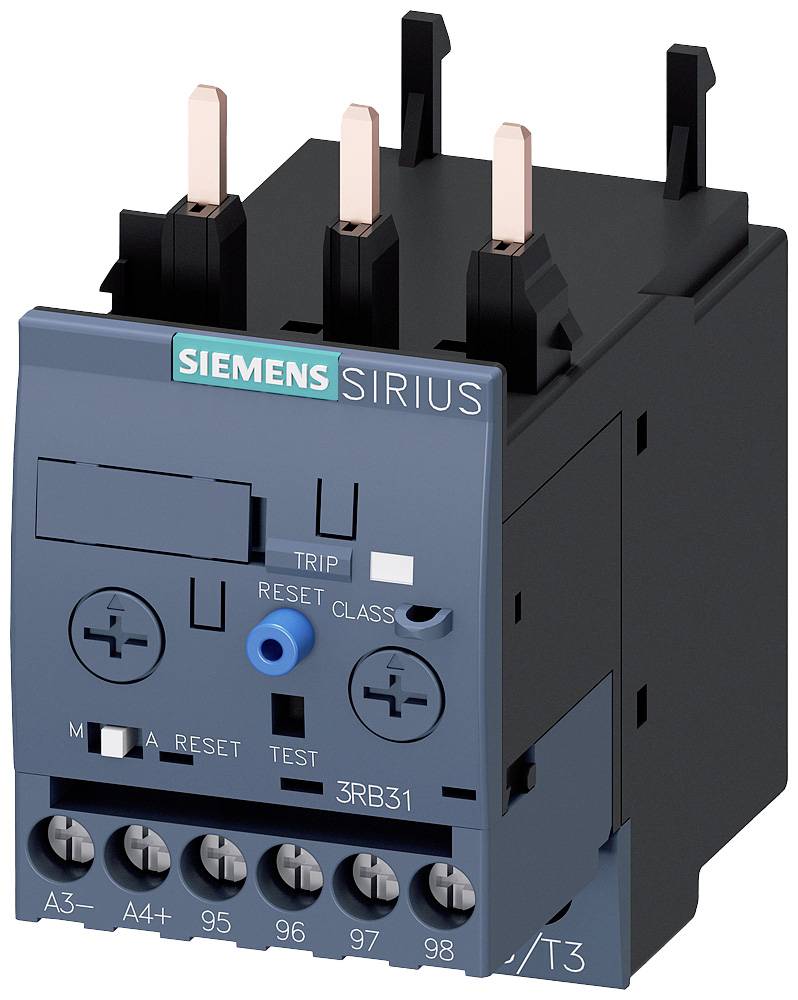

Stykač Siemens Sirius s 3 leštienymi kontaktmi hore, modrou resetovacou tlačidlom a pripojovacími svorkami dole.
Otvorená rozvádzačová skriňa s viacerými elektrickými komponentmi a kabelážou, ktorá znázorňuje internú štruktúru a organizáciu elektronických systémov.
Diagram kontaktného systému s elektrickými nadprúdovými relé a príslušenstvom. Prvky sú očíslované a podrobne vysvetlené.

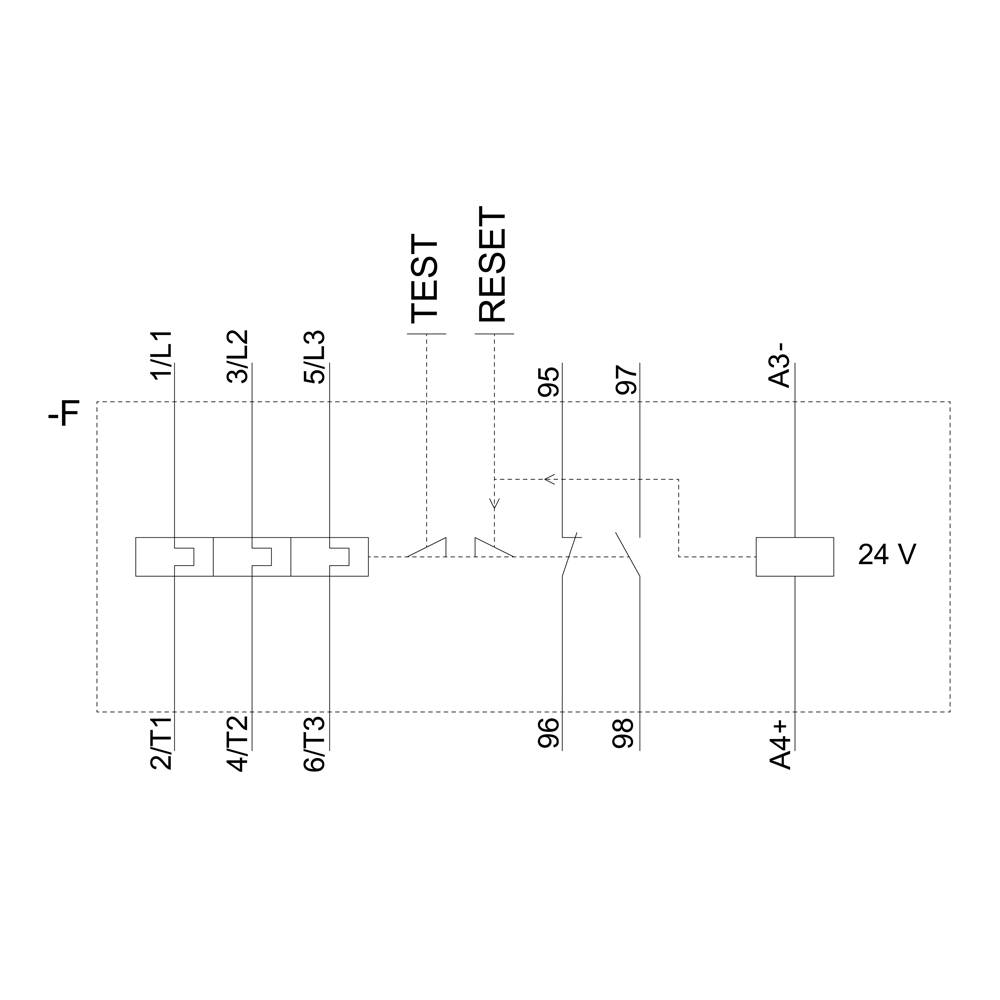

Schéma elektrickej obvodu s testovacou a resetovacou funkciou. Napätie: 24 V. Prípojky: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, A3-, A4+.

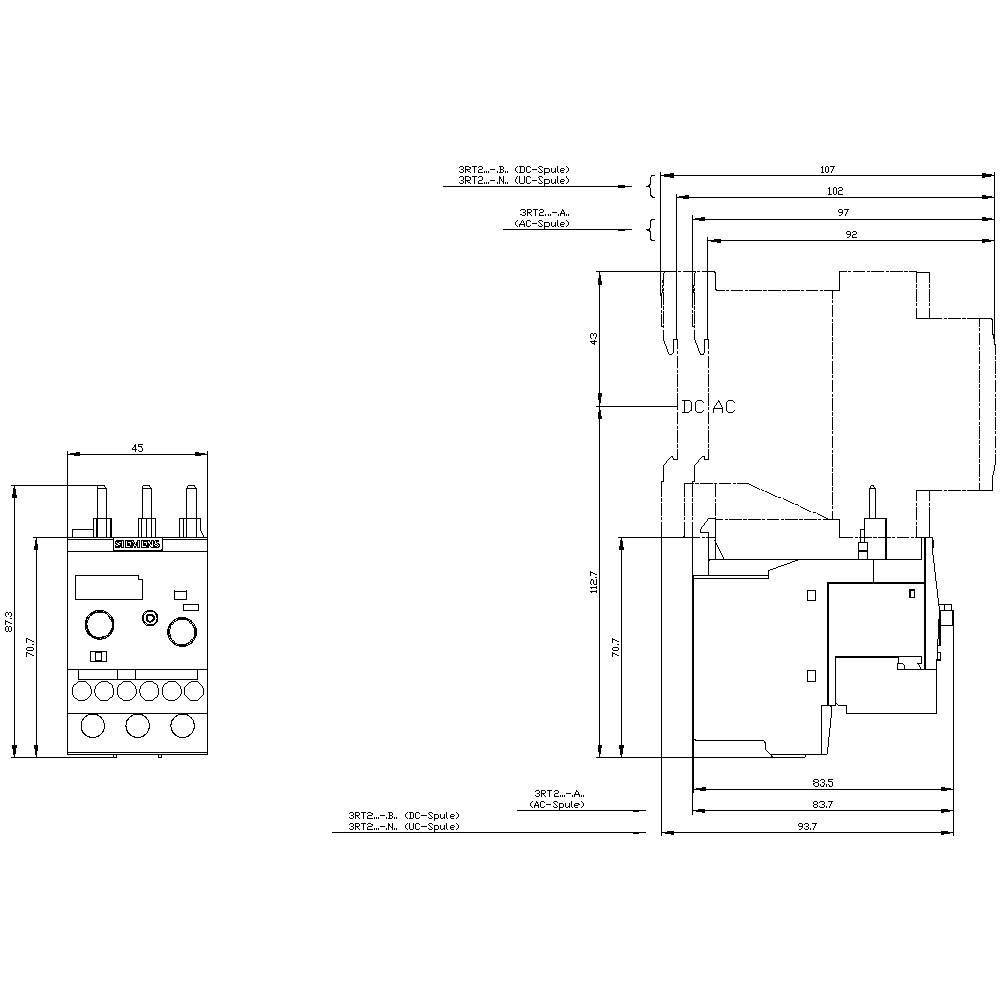

Technický nákres elektrického zariadenia s rozmermi. Zobrazuje predný a bočný pohľad. Detaily zahŕňajú polohy spínačov a pripájacie body.

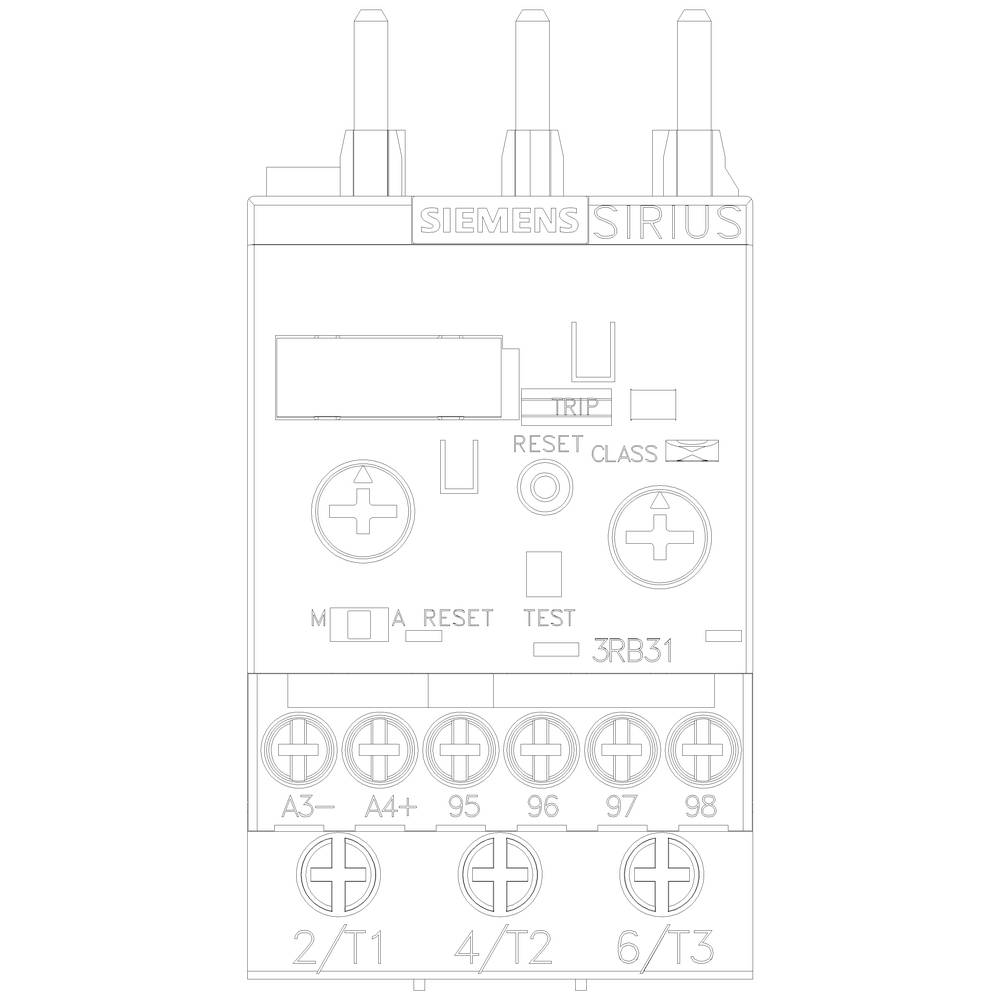

Diagram elektrického spínacieho zariadenia s popiskami. Zobrazuje prípojky a testovacie tlačidlo, kľúčové pre montážne alebo servisné informácie.
1/6
Ilustračný obrázok
Druh obalu
Piece
Kategória výrobku
prepäťové relé
Funkcia
preťaženie
Typ kontaktu
1 spínací
1 rozpínací
Typ
3RB3123-4SB0
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: St 11. 11.
Počet
Celkom (214,99 € / kus)
214,99 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Overený predajca s technickou podporou
Nahlásiť právny incident

Technické parametre

Druh obalu

Piece

Kategória výrobku

prepäťové relé

Typ

3RB3123-4SB0

Konštrukčná veľkosť

S0

Funkcia

preťaženie

Vlastnosti

Prepínač auto / manuálne

Prevádzkové napätie

690 V/AC

Rozsah nastavenia prúdu (min.)

3 A

Rozsah nastavenia prúdu (max.)

12 A

Rozsah nastavenia (prúd)

3 - 12 A

Typ kontaktu

1 spínací

1 rozpínací

Pripojenie

skrutkovací

IP20

Min. teplota

-25 °C

Max. teplota

+60 °C

Šírka

45 mm

V

87 mm

Rozmer.

(d x š x v) 84 x 45 x 87 mm

Obsah

1 ks

Hmotnosť

0.2150 kg

AWG max.

8

AWG min.

16

Menovitý prúd

12 A

Dĺžka

84 mm

Prierez flexibilné (min.)

1 mm²

Prierez pevný (min.)

1 mm²

Separate positioning

1

1

0

Adjustable

Screw connection

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 1748441 prepäťové relé 1 spínací, 1 rozpínací Siemens 3RB3123-4SB0 Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1748441 prepäťové relé 1 spínací, 1 rozpínací Siemens 3RB3123-4SB0 Piece 1 ks
