prepäťové relé Siemens 3RB3016-2RE0 3RB30162RE0, 1 ks

Čierno-sivý Siemens Sirius stýkač s viacerými prípojkami a ovládacími prvkami, primárne určený pre priemyselné použitie.

Ilustračný obrázok

Otvorená rozvodná skriňa s viacerými elektronickými komponentmi a káblami, typicky používaná na riadenie.

Diagram nadprúdového relé systému: Komponenty sú očíslované a opatrené popismi. Zobrazené sú hlavné prvky.

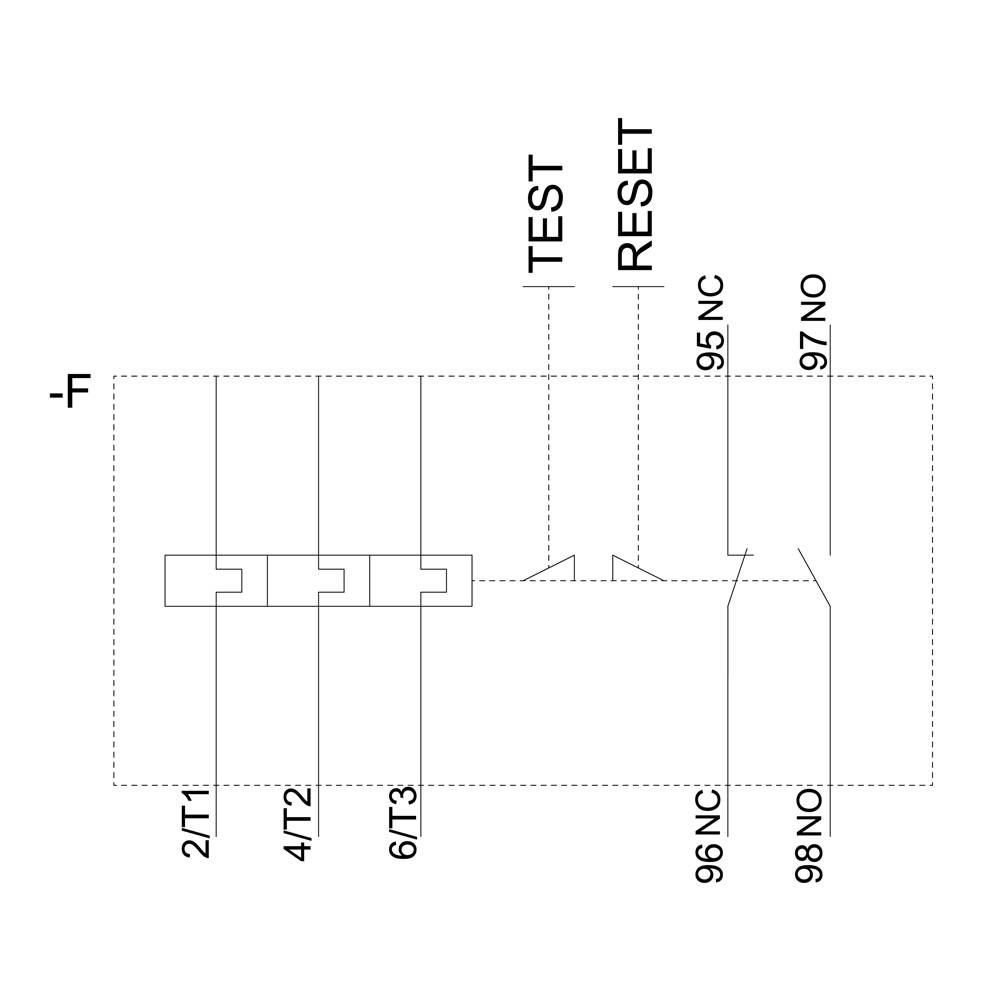

Elektrický schémový diagram s tlačidlami s označeniami 'TEST' a 'RESET', zobrazujúci prepojenia s 2/T1, 4/T2, 6/T3 a svorkami 95 NC, 96 NC, 97 NO, 98 NO.

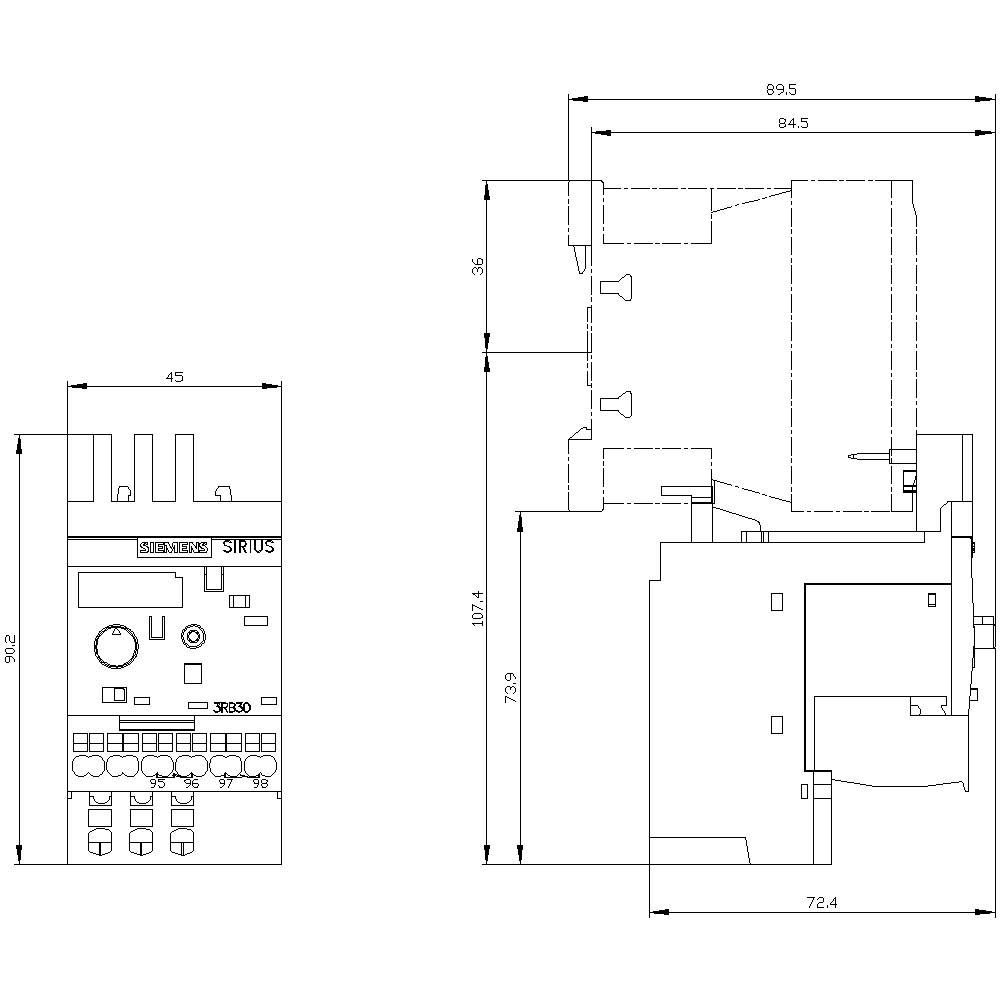

Technický výkres spínacieho zariadenia SIRIUS od Siemensu. Zobrazuje čelný a bočný pohľad s presnými rozmermi v milimetroch.

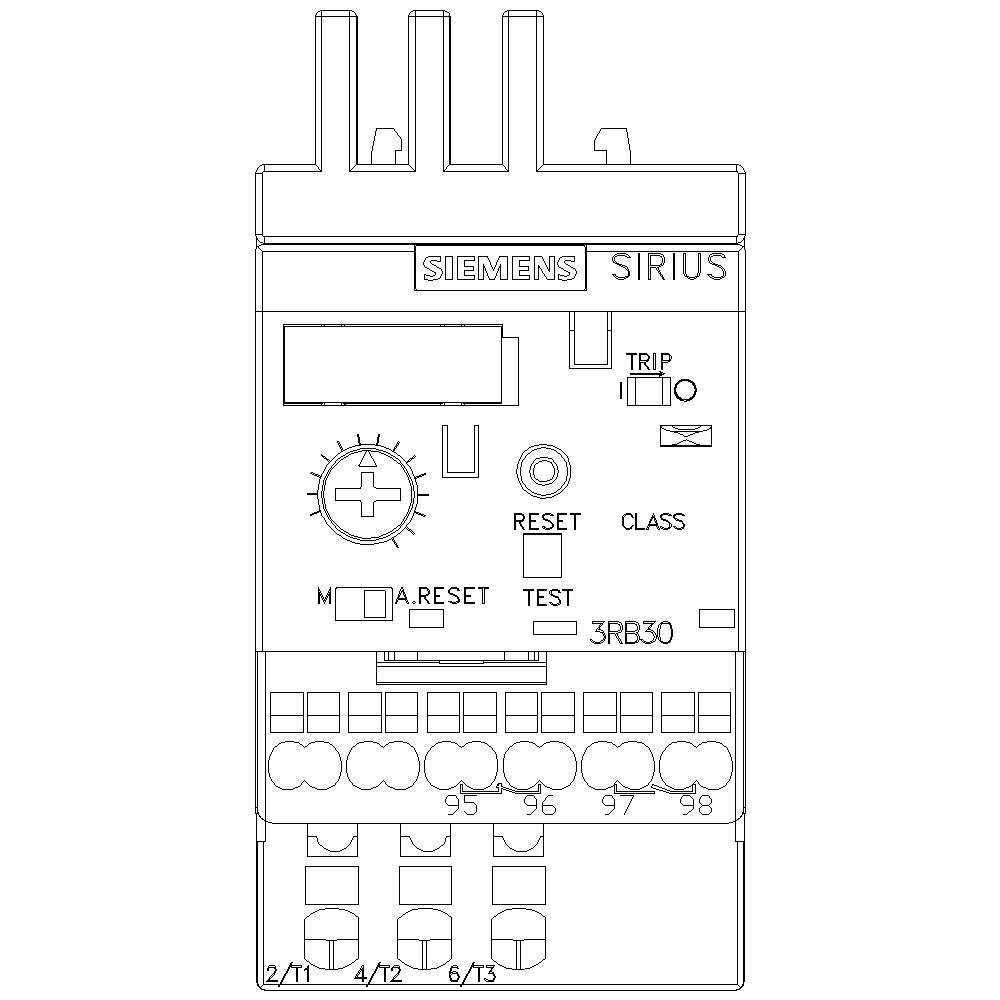

'Diagram Siemens SIRIUS 3RB30 nadprúdového relé s prípojkami a ovládacími prvkami pre elektrickú ochranu.'

1/6

Ilustračný obrázok

Kategória výrobku

prepäťové relé

Funkcia

preťaženie

Typ kontaktu

1 spínací

1 rozpínací

Typ

3RB3016-2RE0

Konštrukčná veľkosť

S00

Datasheety: (PDF)

Doručenie: Pi 23. 10.

Počet

Celkom (105,68 € / kus)

105,68 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Kategória výrobku: prepäťové relé

Typ: 3RB3016-2RE0

Konštrukčná veľkosť: S00

Funkcia: preťaženie

Prevádzkové napätie: 690 V/AC

Rozsah nastavenia prúdu (min.): 0.1 A

Rozsah nastavenia prúdu (max.): 0.4 A

Rozsah nastavenia (prúd): 0.1 - 0.4 A

Typ kontaktu: 1 spínací
1 rozpínací

Pripojenie: prípojka s pružinovým protiťahom

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 72 mm

Rozmer.: (d x š x v) 90 x 45 x 72 mm

Obsah: 1 ks

AWG max.: 12

AWG min.: 20

Menovitý prúd: 0.4 A

Dĺžka: 90 mm

Prierez flexibilné (min.): 0.5 mm²

Prierez pevný (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: Class 20

: Spring clamp connection

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1701413 prepäťové relé Siemens 3RB3016-2RE0 3RB30162RE0, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1701413 prepäťové relé Siemens 3RB3016-2RE0 3RB30162RE0, 1 ks
