prepäťové relé Siemens 3RB3026-2QB0 3RB30262QB0, 1 ks

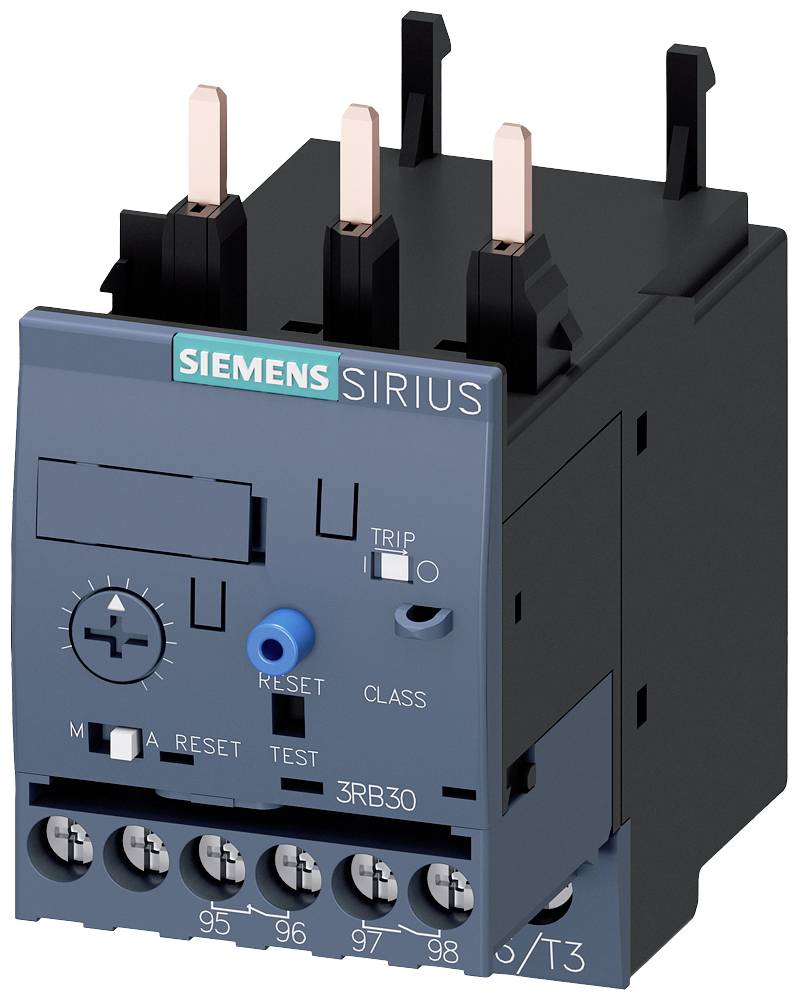

Elektronické nadprúdové relé Siemens, model 'SIRIUS 3RB30', s prípojkami a ovládacími prvkami; na riadenie a ochranu elektromotora.
Otvorená rozvádzačová skriňa, naplnená rôznymi elektrickými komponentmi a kabelážou, určená pre priemyselné aplikácie.
Diagram elektronického nadprúdového relé s príslušenstvom vrátane resetovacieho otočného gombíka a krytov. Komponenty sú očíslované.
Schéma zapojenia relé so svorkami: 2/T1, 4/T2, 6/T3, TEST, RESET, 95 NC, 96 NC, 97 NO, 98 NO.

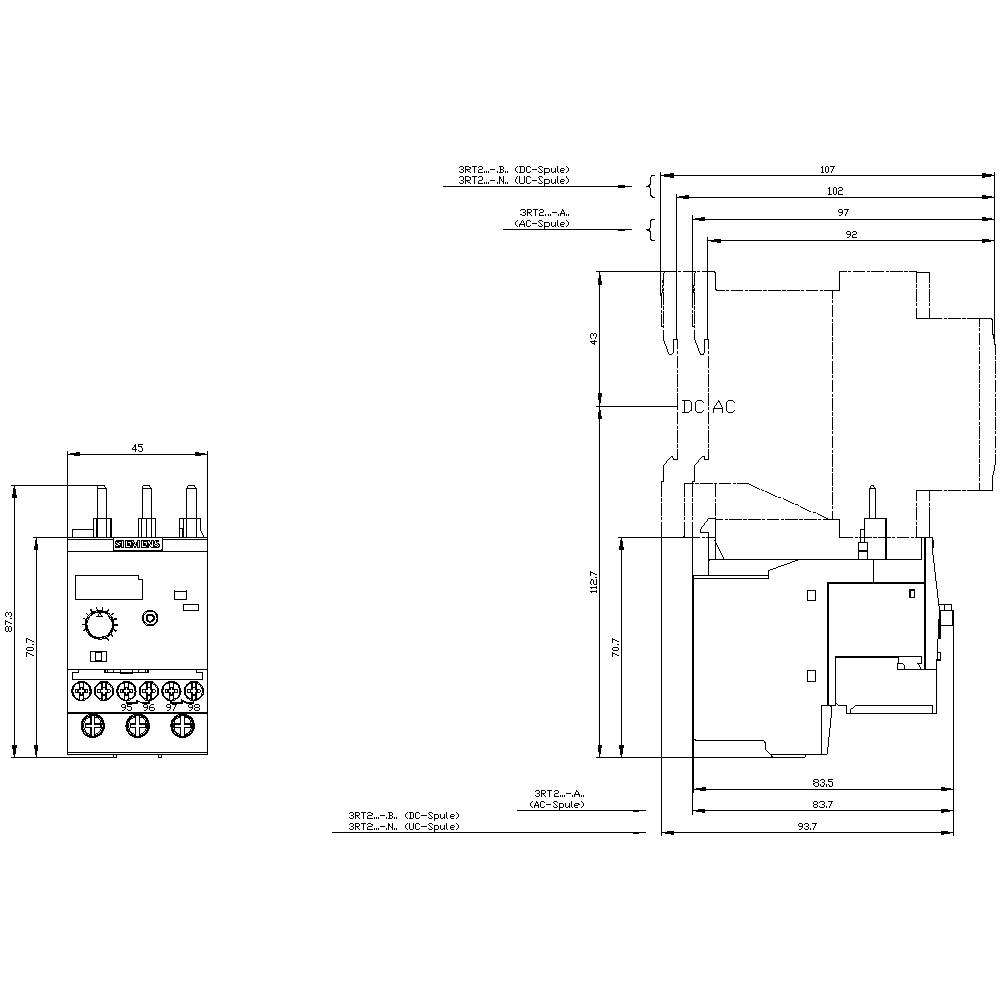

Technický výkres elektrického spínacieho zariadenia s presnými rozmermi v milimetroch. Znázorňuje pohľad spredu a zboku vrátane detailov pripojenia.

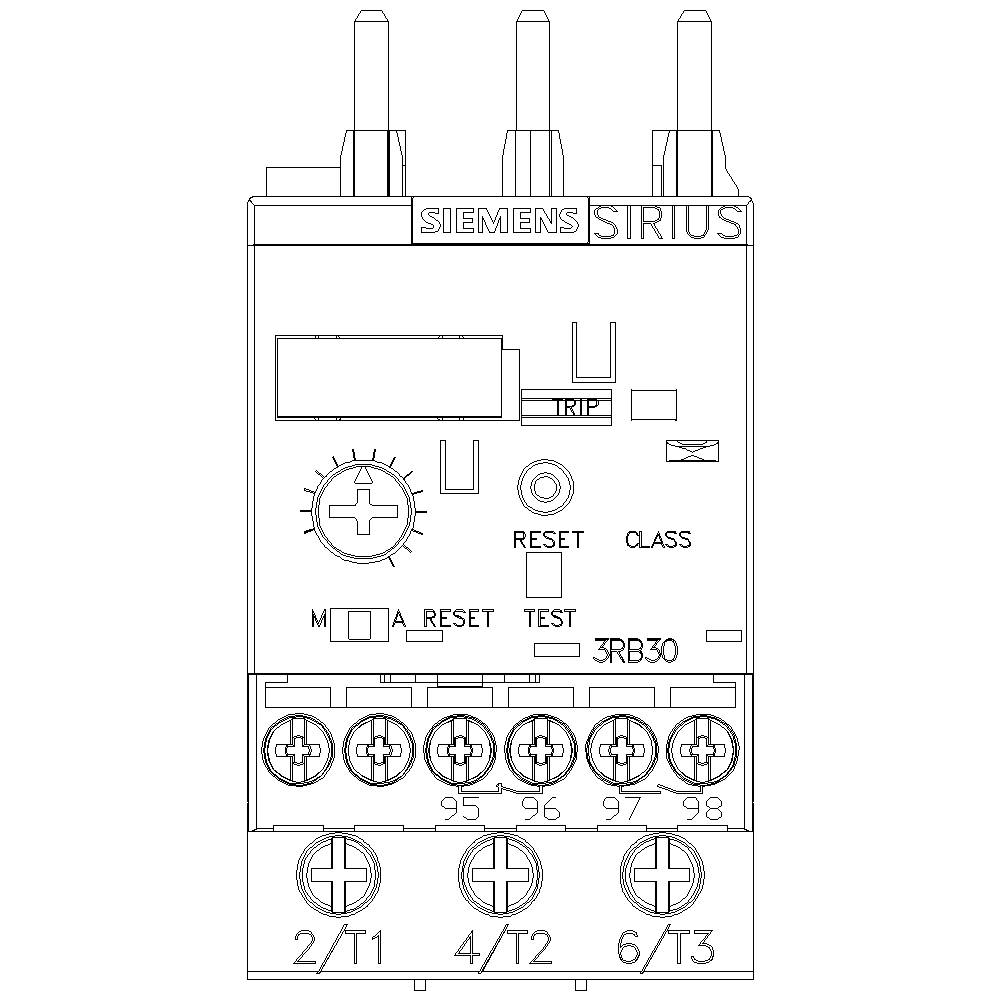

Diagram jednotky riadenia Siemens Sirius, znázorňujúci resetovacie tlačidlo, testovaciu funkciu a svorky pre elektrické pripojenie.
1/6
Ilustračný obrázok
Kategória výrobku
prepäťové relé
Funkcia
preťaženie
Typ kontaktu
1 spínací
1 rozpínací
Typ
3RB3026-2QB0
Konštrukčná veľkosť
S0
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: Št 17. 12.
Počet
Celkom (144,99 € / kus)
144,99 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Overený predajca s technickou podporou
Nahlásiť právny incident

Technické parametre

Kategória výrobku

prepäťové relé

Typ

3RB3026-2QB0

Konštrukčná veľkosť

S0

Funkcia

preťaženie

Vlastnosti

Prepínač auto / manuálne

Prevádzkové napätie

690 V/AC

Rozsah nastavenia prúdu (min.)

6 A

Rozsah nastavenia prúdu (max.)

25 A

Rozsah nastavenia (prúd)

6 - 25 A

Typ kontaktu

1 spínací

1 rozpínací

Pripojenie

skrutkovací

IP20

Min. teplota

-25 °C

Max. teplota

+60 °C

Šírka

45 mm

V

87 mm

Rozmer.

(d x š x v) 84 x 45 x 87 mm

Obsah

1 ks

AWG max.

8

AWG min.

16

Menovitý prúd

25 A

Dĺžka

84 mm

Prierez flexibilné (min.)

1 mm²

Prierez pevný (min.)

1 mm²

Separate positioning

1

1

0

Class 20

Screw connection

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 1743064 prepäťové relé Siemens 3RB3026-2QB0 3RB30262QB0, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1743064 prepäťové relé Siemens 3RB3026-2QB0 3RB30262QB0, 1 ks
