prepäťové relé Siemens 3RB3046-2UW1 3RB30462UW1, 1 ks

Elektrická súčiastka značky Siemens, model Sirius, s ovládacími tlačidlami a pripojovacími svorkami na prednej strane.

Ilustračný obrázok

Otvorená elektrická rozvodná skriňa s elektrickými komponentmi a vnútorným zapojením, ktorá zobrazuje organizáciu a zložitosť elektrického vedenia.

Ilustrácia elektronického systému nadprúdového relé s nosičom, príslušenstvom a mechanickým resetom.

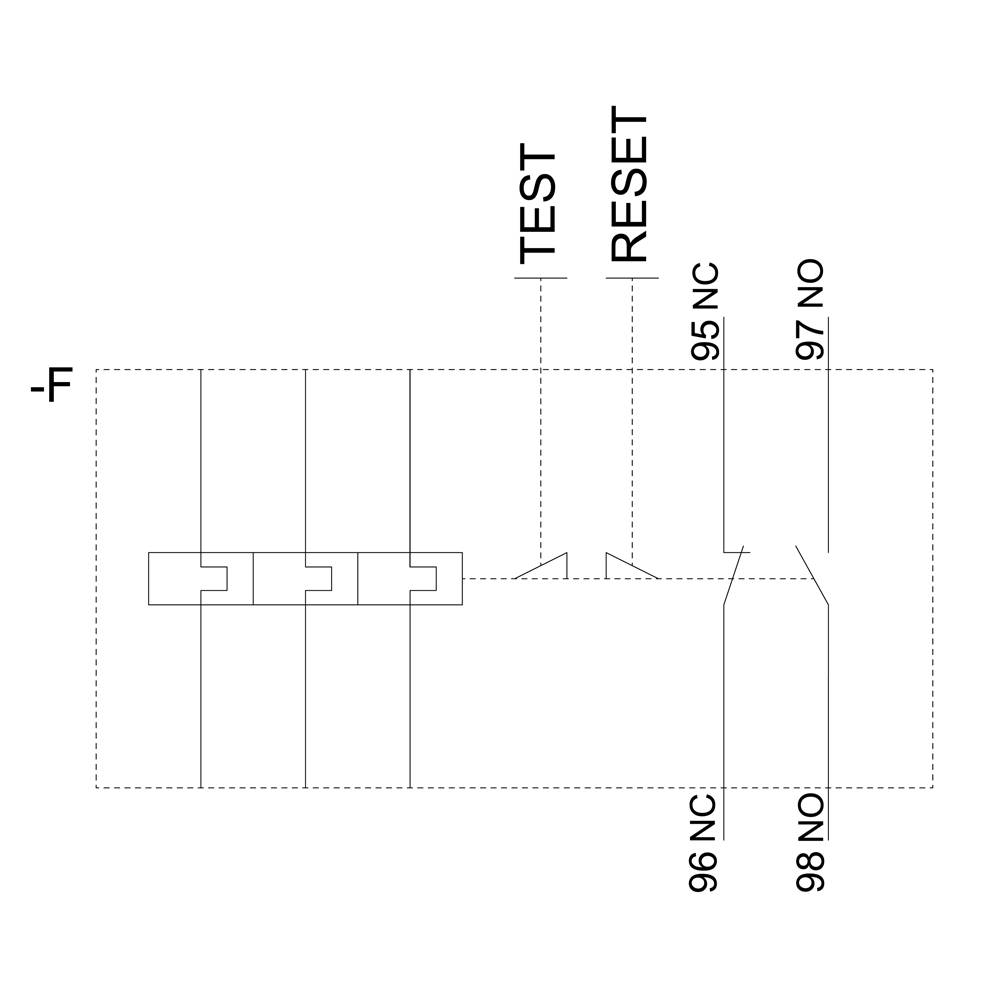

Schéma elektrického relé: zobrazuje testovacie a resetovacie tlačidlá, ako aj kontakty 95 NC, 96 NC, 97 NO a 98 NO. Horný diagram vľavo.

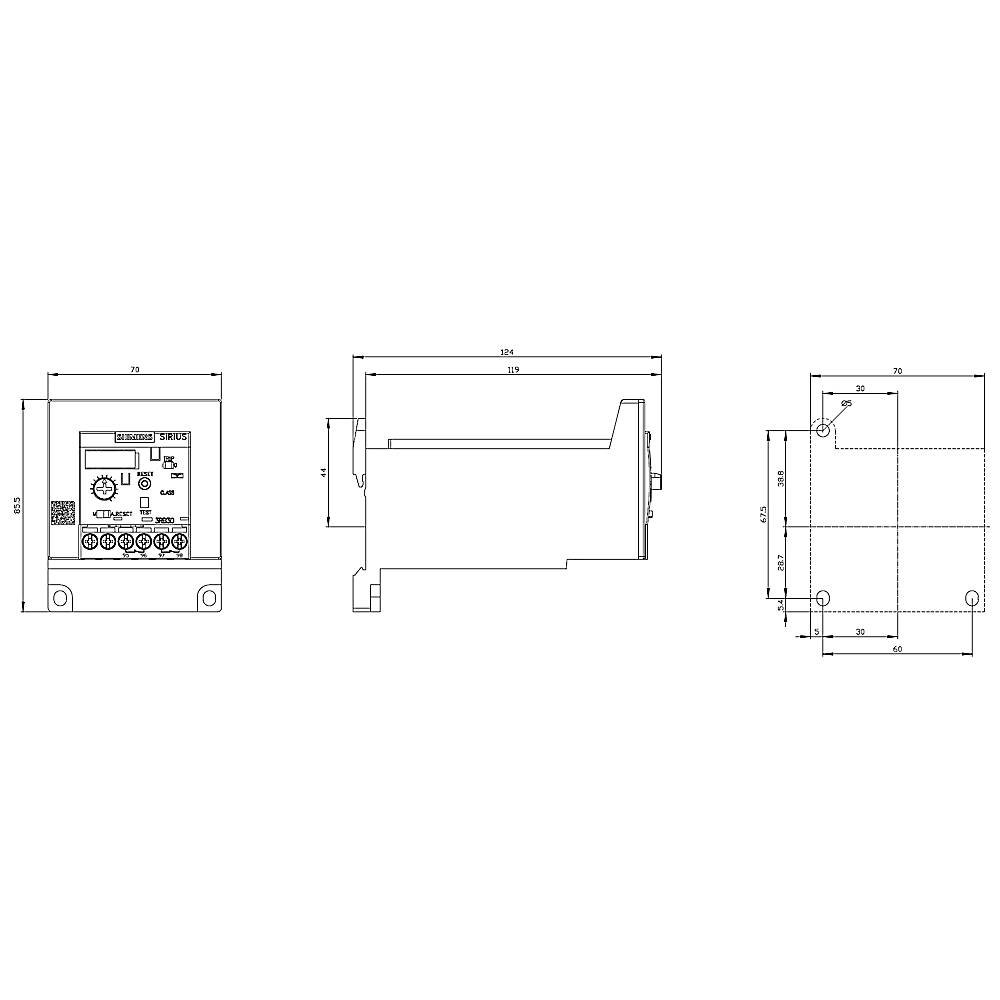

Obrázok zobrazuje technické výkresy elektronického zariadenia so spredným, bočným a pohľadom zhora vrátane rozmerových údajov.

1/5

Ilustračný obrázok

Kategória výrobku

prepäťové relé

Funkcia

preťaženie

Typ kontaktu

1 spínací

1 rozpínací

Typ

3RB3046-2UW1

Konštrukčná veľkosť

Datasheety: (PDF)

Doručenie: Pi 23. 10.

Počet

Celkom (223,58 € / kus)

223,58 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Kategória výrobku: prepäťové relé

Typ: 3RB3046-2UW1

Konštrukčná veľkosť: S3

Funkcia: preťaženie

Vlastnosti: Prepínač auto / manuálne

Prevádzkové napätie: 1000 V/AC

Rozsah nastavenia prúdu (min.): 12.5 A

Rozsah nastavenia prúdu (max.): 50 A

Rozsah nastavenia (prúd): 12.5 - 50 A

Typ kontaktu: 1 spínací
1 rozpínací

Pripojenie: prúdový transformátor

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 70 mm

V: 106 mm

Rozmer.: (d x š x v) 124 x 70 x 106 mm

Obsah: 1 ks

AWG max.: 14

AWG min.: 20

Menovitý prúd: 50 A

Dĺžka: 124 mm

: Separate positioning

: 1

: 1

: 0

: Class 20

: Through-feed current converter

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1743089 prepäťové relé Siemens 3RB3046-2UW1 3RB30462UW1, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1743089 prepäťové relé Siemens 3RB3046-2UW1 3RB30462UW1, 1 ks
