prepäťové relé Siemens 3RU2116-0DC1 1 ks

Elektronické nadprúdové relé od Siemensu s čiernym a sivým povrchom, viacerými prípojkami a ovládacími tlačidlami, model Sirius.

Ilustračný obrázok

Otvorená rozvádzačová skriňa s viacerými radmi elektrických komponentov a káblami, ktoré sú usporiadané v prehľadnom poradí.

Diagram systému ochrany s rôznymi komponentmi: nadprúdové relé, doplnkové moduly a mechanizmy resetovania, očíslované od 1 do 7.

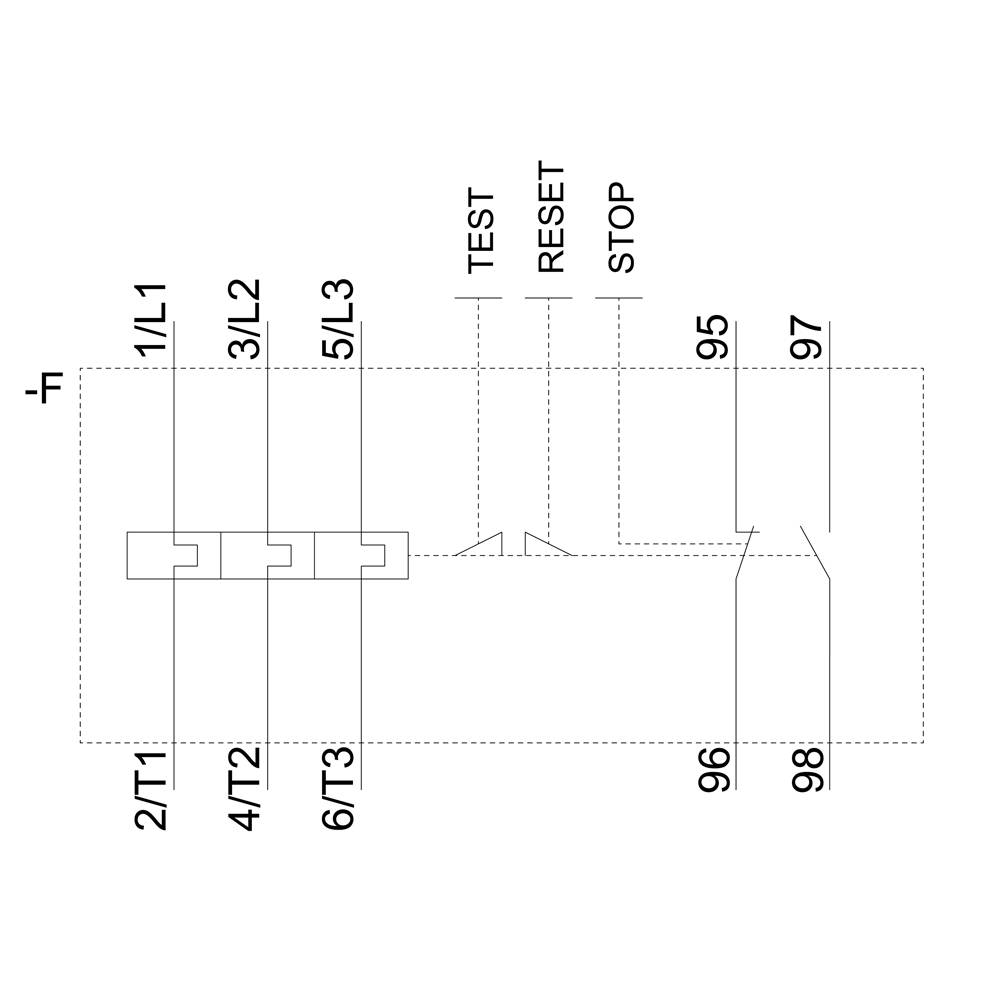

Schematický diagram elektrického spínača s označeniami: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3. Funkcie: TEST, RESET, STOP.

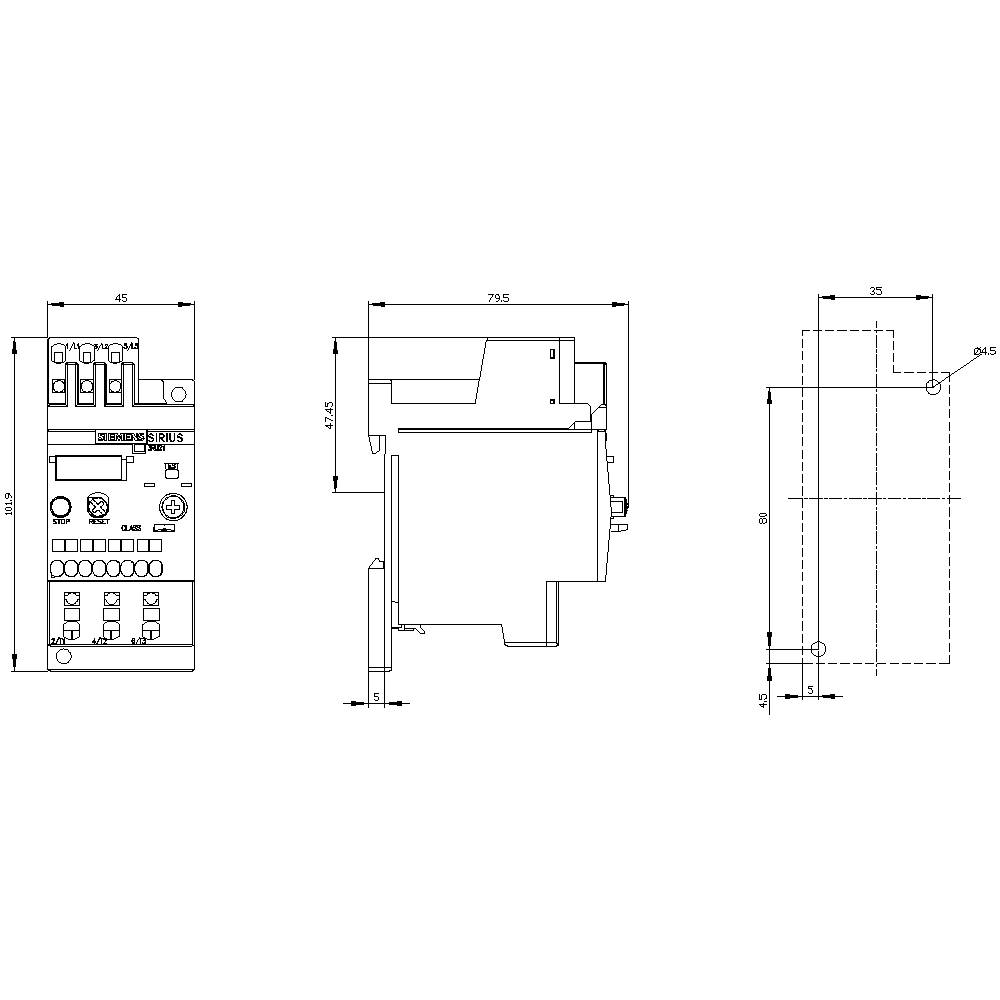

Technický výkres elektrického zariadenia s pohľadom spredu, zboku a zhora. Rozmery sú uvedené v milimetroch.

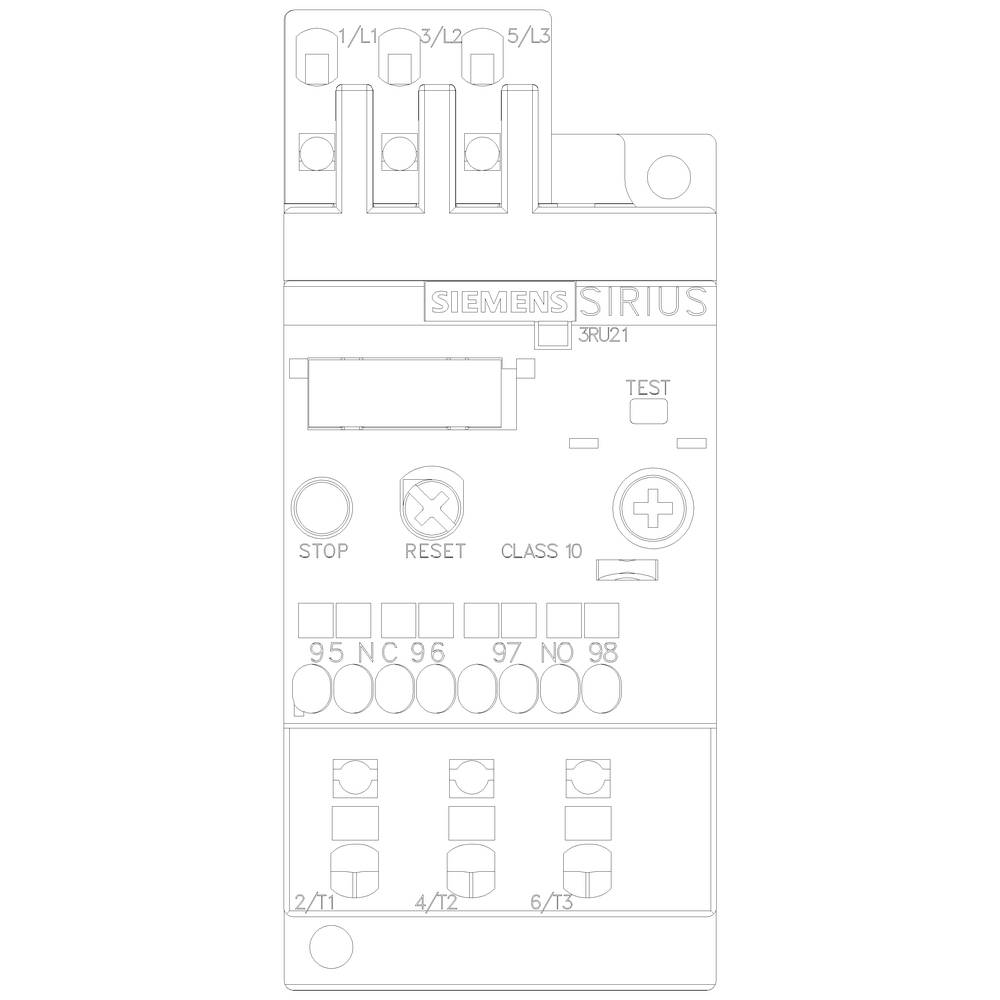

Elektrické riadiace zariadenie od Siemensu s tlačidlami pre 'Stop' a 'Reset', LED indikátorom a svorkami pre ochranné obvody.

1/6

Ilustračný obrázok

Kategória výrobku

prepäťové relé

Funkcia

preťaženie

Typ

3RU2116-0DC1

Konštrukčná veľkosť

S00

Vlastnosti

Prepínač auto / manuálne

Datasheety: (PDF)

Doručenie: Po 21. 9.

Počet

Celkom (93,49 € / kus)

93,49 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Dodatočné informácie:

Technické parametre

Kategória výrobku: prepäťové relé

Typ: 3RU2116-0DC1

Konštrukčná veľkosť: S00

Funkcia: preťaženie

Vlastnosti: Prepínač auto / manuálne

Prevádzkové napätie: 690 V

Rozsah nastavenia prúdu (min.): 0.22 A

Rozsah nastavenia prúdu (max.): 0.32 A

Rozsah nastavenia (prúd): 0.22 - 0.32 A

Pripojenie: prípojka s pružinovým protiťahom

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šírka: 45 mm

V: 102 mm

Hĺbka: 79 mm

Rozmer.: (š x v x h) 45 x 102 x 79 mm

Obsah: 1 ks

AWG max.: 12

AWG min.: 20

Menovitý prúd: 0.32 A

Flexibilné priemer (max.): 2.5 mm²

Pevný prierez (max.): 4 mm²

Prierez flexibilné (min.): 0.5 mm²

Prierez pevný (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: Nie je relevantné
