prepäťové relé Siemens 3RU2116-1JC0 3RU21161JC0, 1 ks

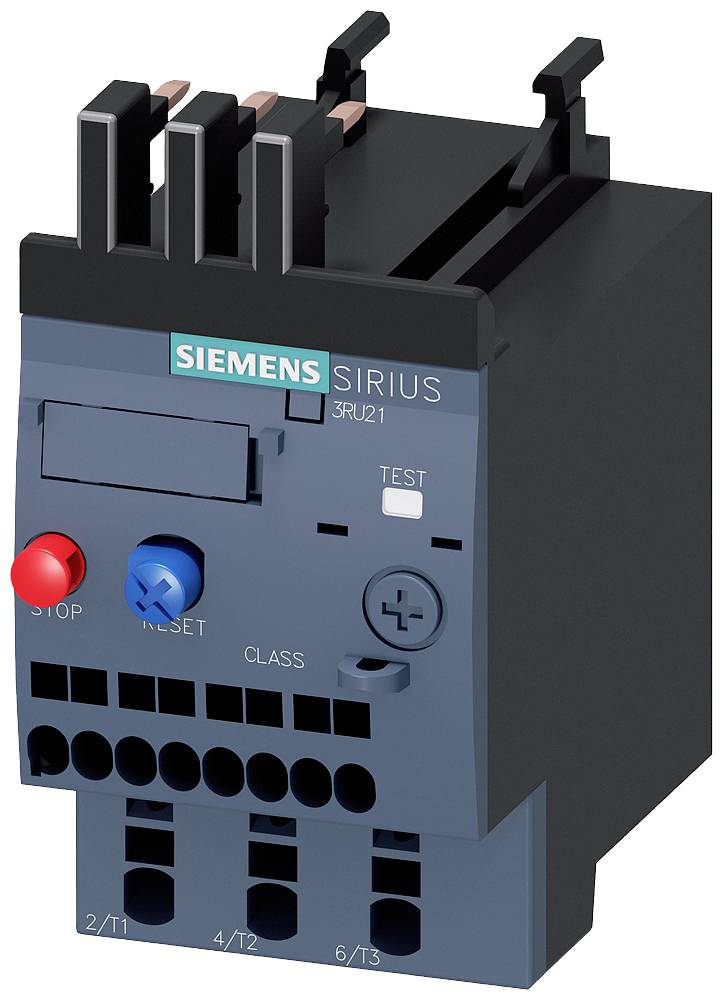

Siemens Sirius nadprúdové relé s testovacím tlačidlom a dvoma tlačidlami pre reset. Prípojky sú umiestnené dole.

Ilustračný obrázok

Otvorená rozvádzačová skriňa s elektronickými komponentmi a káblami zobrazuje internú zostavu technických zariadení.

Diagram znázorňuje príslušenstvo a komponenty tepelného nadprúdového relé. Detaily: RESET mechanizmy, tlačidlá, konzoly.

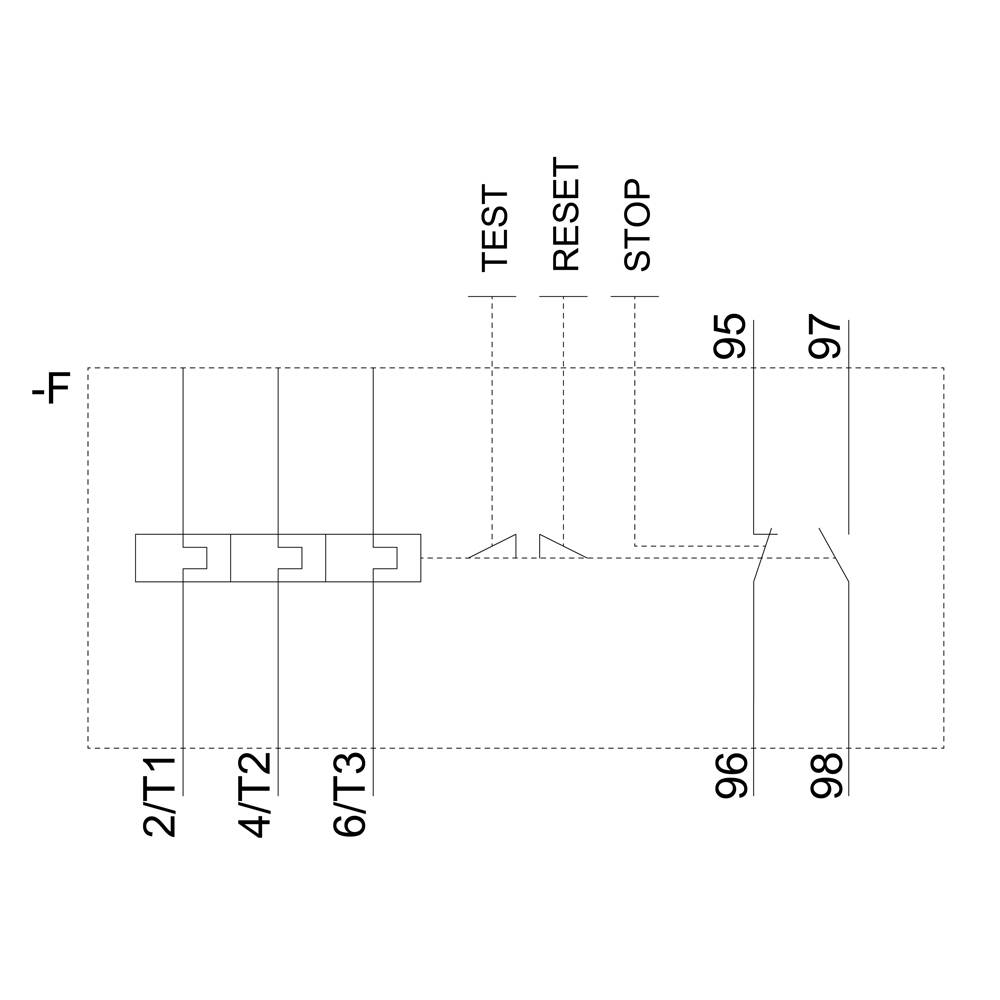

Diagram elektrického obvodu s popiskami 'TEST', 'RESET', 'STOP', prepojený číslovanými líniami 2/T1, 4/T2, 6/T3.

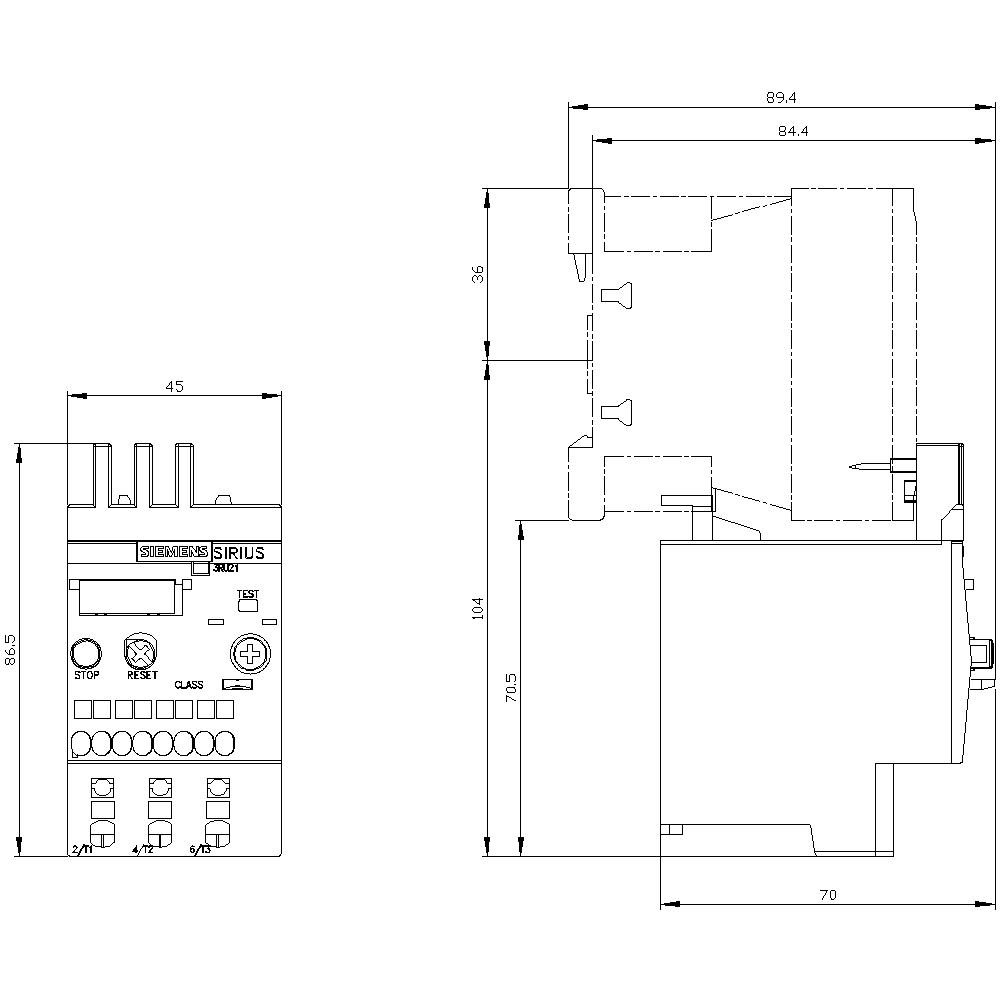

Technický výkres elektrického spínacieho zariadenia s rozmermi. Vľavo pohľad spredu s tlačidlami a prípojkami, vpravo pohľad z boku.

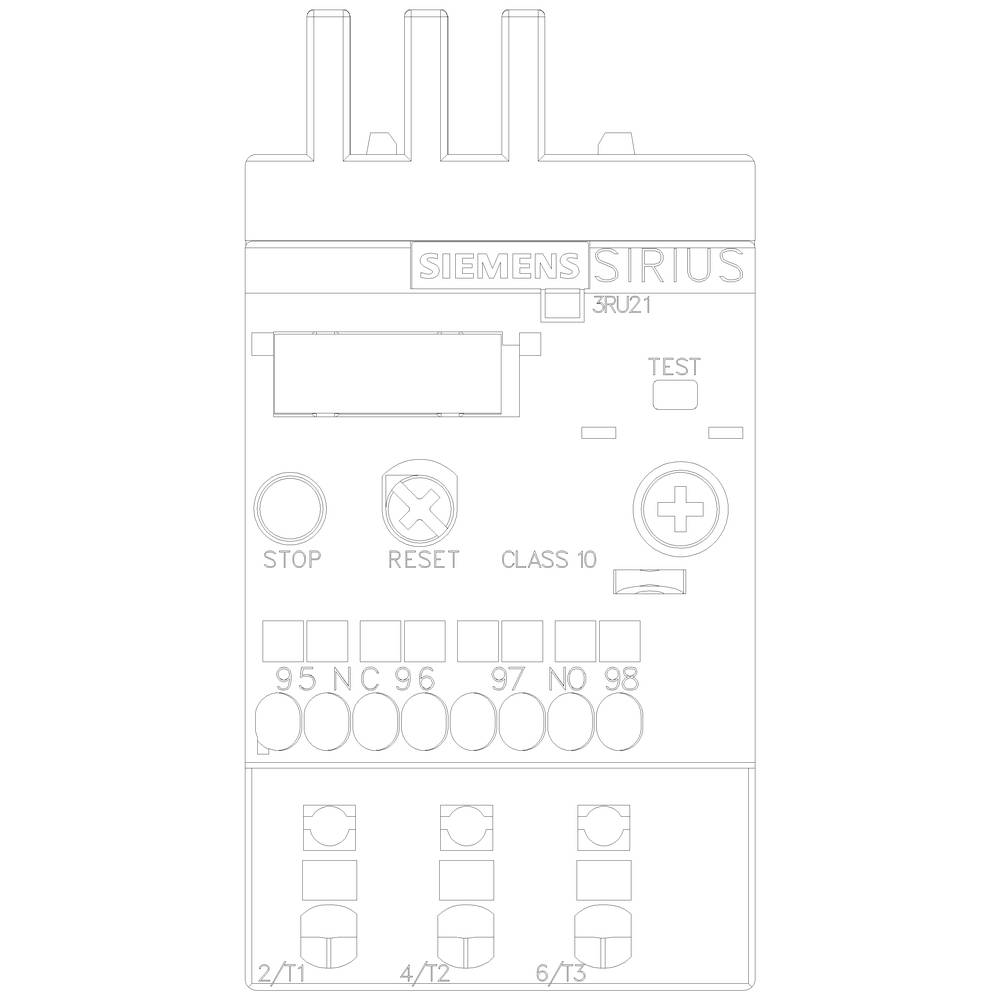

Obrázok spínača motorovej ochrany Siemens Sirius 3RU21 s tlačidlami 'Stop' a 'Reset' a pripojovacími svorkami pre zapojenie.

1/6

Ilustračný obrázok

Kategória výrobku

prepäťové relé

Funkcia

preťaženie

Typ

3RU2116-1JC0

Konštrukčná veľkosť

S00

Prevádzkové napätie

690 V

Datasheety: (PDF)

Doručenie: Št 17. 9.

Počet

Celkom (56,90 € / kus)

56,90 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Kategória výrobku: prepäťové relé

Typ: 3RU2116-1JC0

Konštrukčná veľkosť: S00

Funkcia: preťaženie

Prevádzkové napätie: 690 V

Rozsah nastavenia prúdu (min.): 7.0 A

Rozsah nastavenia prúdu (max.): 10 A

Rozsah nastavenia (prúd): 7.0 - 10 A

Pripojenie: prípojka s pružinovým protiťahom

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šírka: 45 mm

V: 87 mm

Hĺbka: 70 mm

Rozmer.: (š x v x h) 45 x 87 x 70 mm

Obsah: 1 ks

Hmotnosť: 0.1848 kg

AWG max.: 12

AWG min.: 20

Menovitý prúd: 10 A

Flexibilné priemer (max.): 2.5 mm²

Pevný prierez (max.): 4 mm²

Prierez flexibilné (min.): 0.5 mm²

Prierez pevný (min.): 0.5 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: áno
