prepäťové relé Siemens 3RU2126-4DB1 1 ks

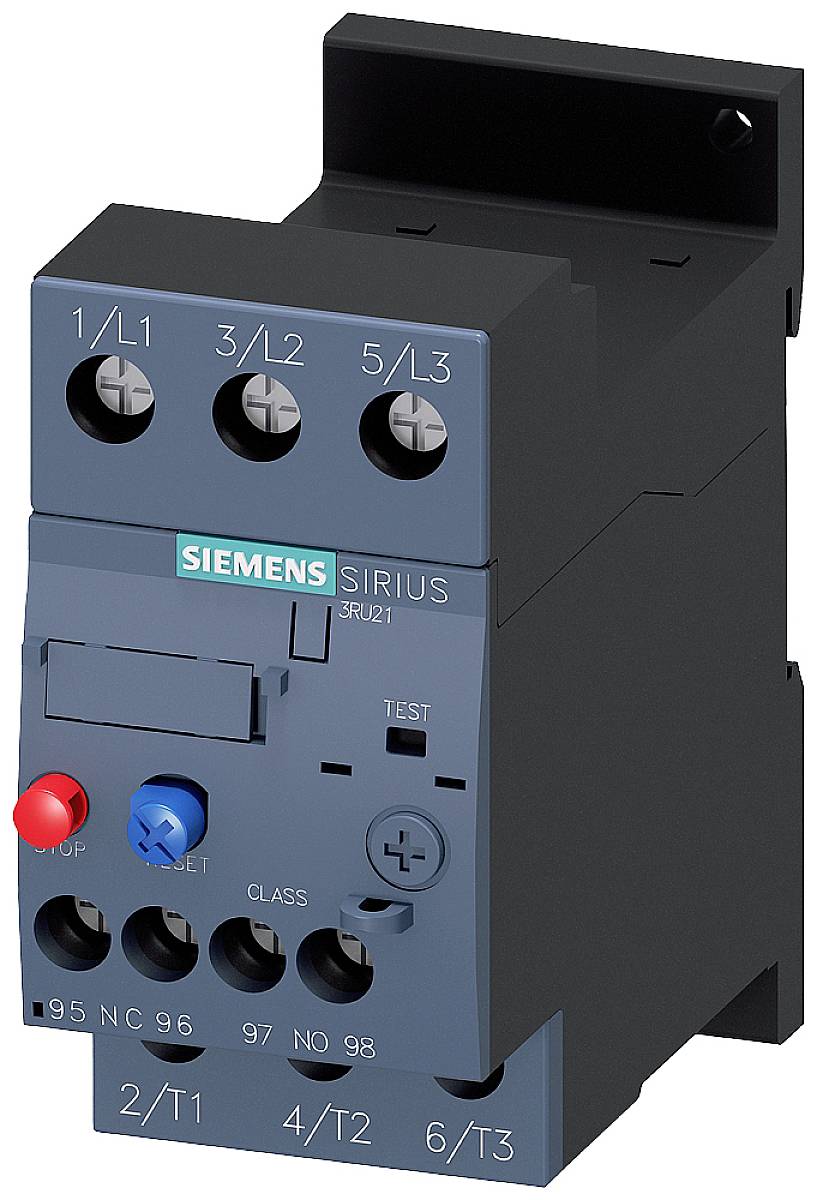

Siemens SIRIUS nadprúdové relé, model 3RU21, znázornené s prípojkami a tlačidlami na ovládanie a nastavenie elektrických obvodov.
'Otvorená rozvádzačová skriňa s organizovanou vnútornou štruktúrou, zobrazujúca rôzne elektrické komponenty a káble pre riadiacu techniku.'
Komplexný diagram zobrazuje elektrickú riadiacu jednotku s príslušenstvom, ako sú resetovacia jednotka, kryt a tlačidlo. Rôzne komponenty sú očíslované a popísané.

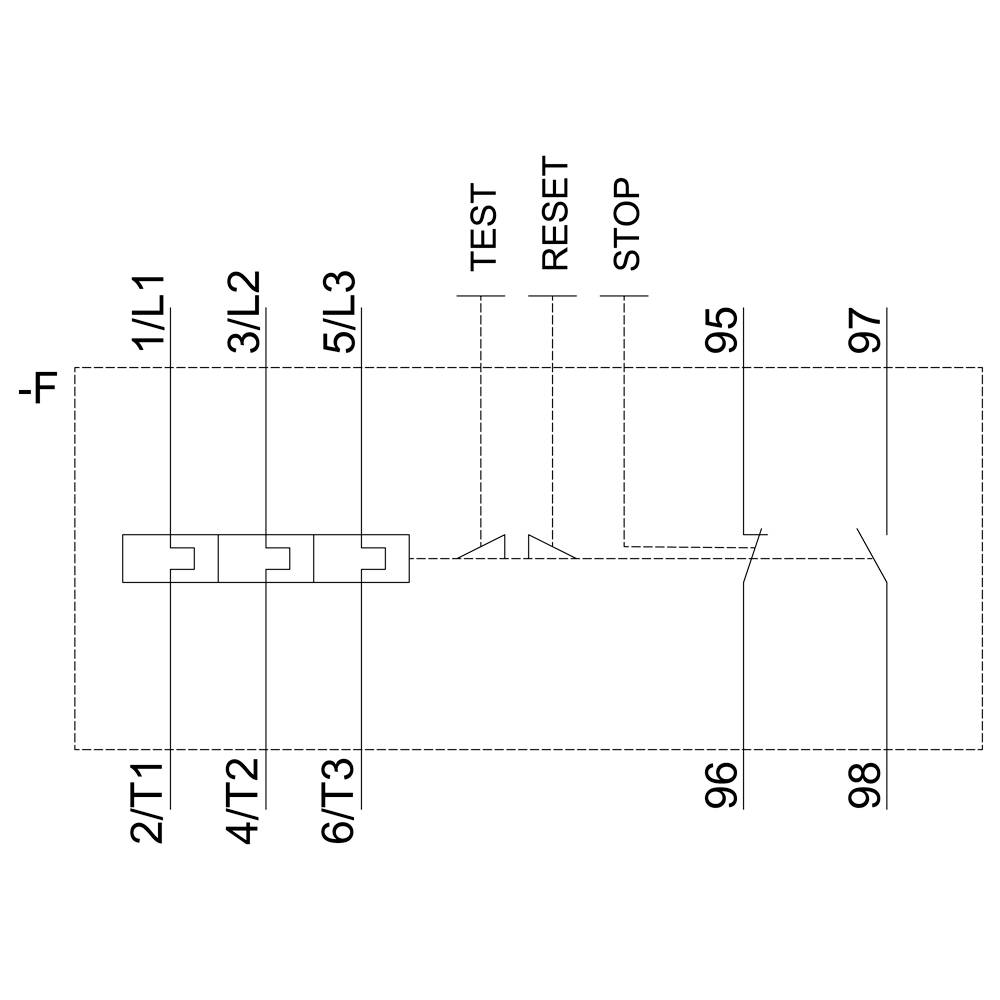

Schéma elektrického zapojenia so šiestimi svorkami (1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3) a spínačmi (Test, Reset, Stop).

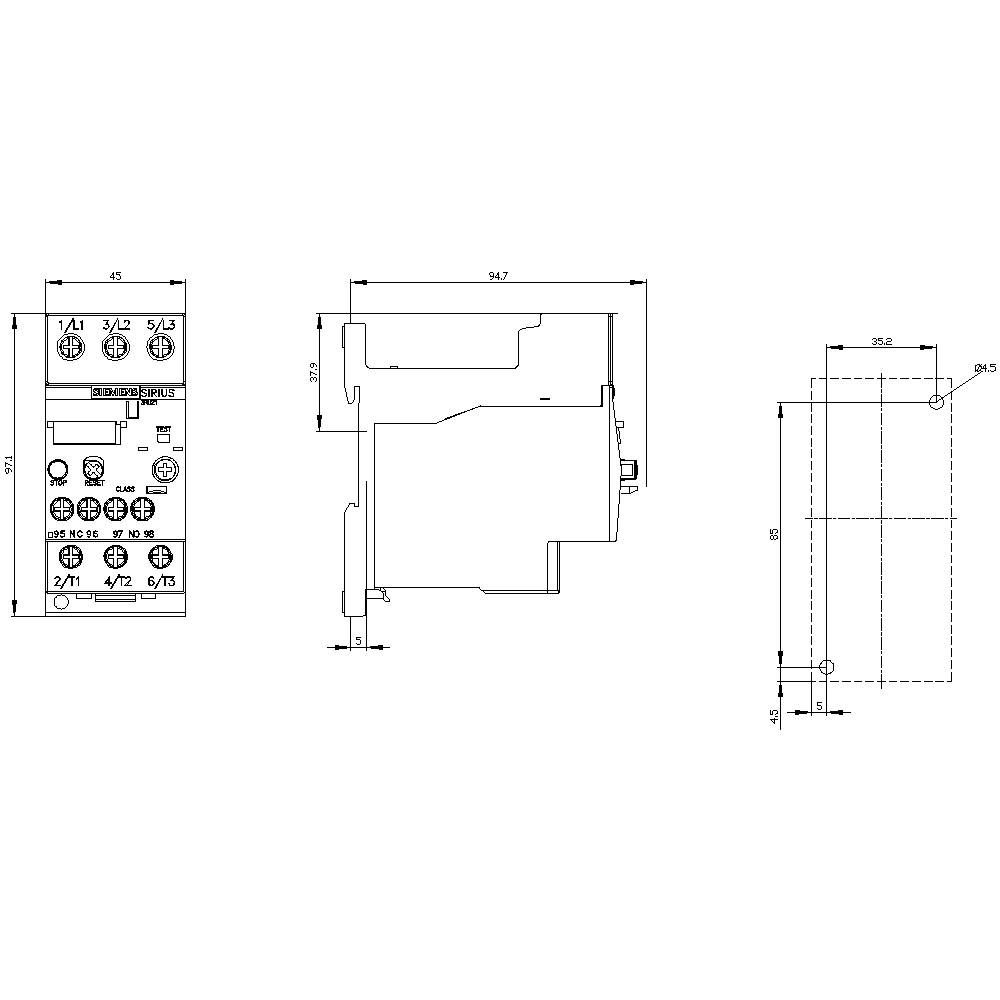

Technický výkres elektronického zariadenia s pohľadom spredu, z boku a zhora. Rozmery sú uvedené v milimetroch.

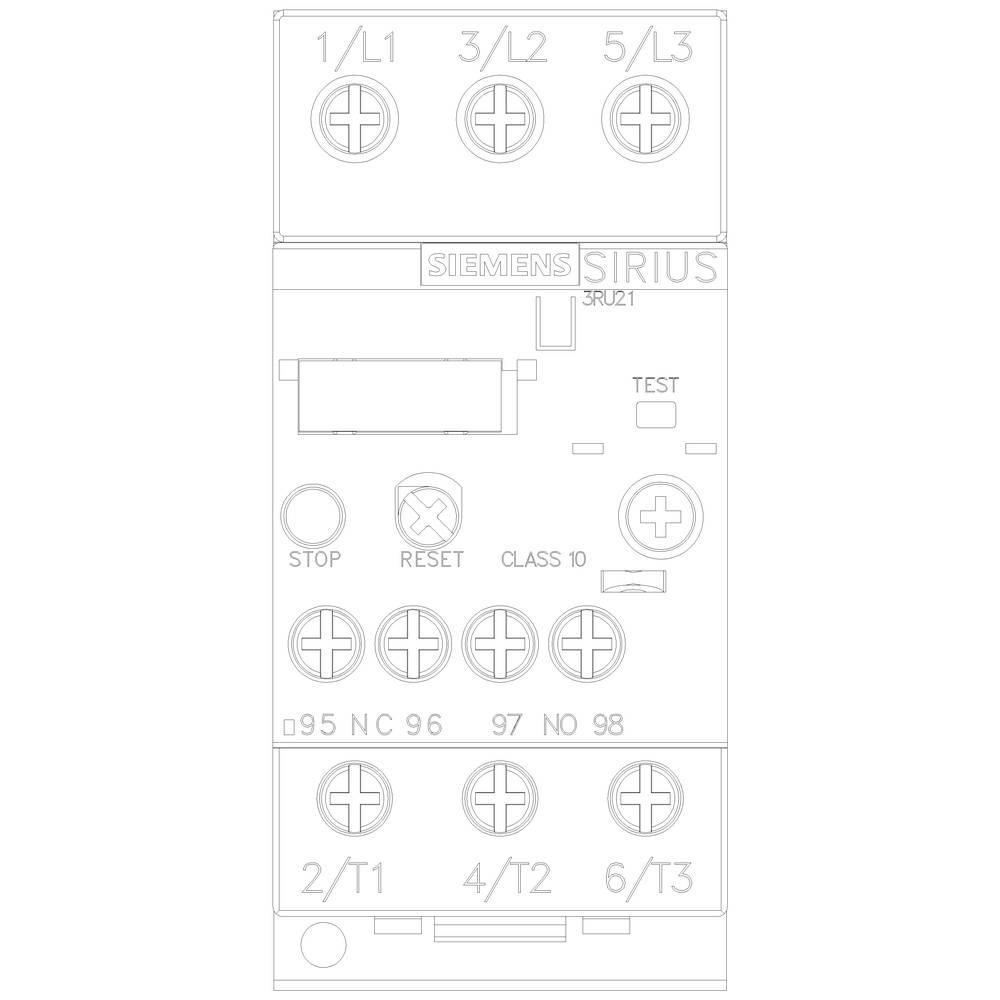

'Siemens SIRIUS stýkač. Kontakty a pripojenia označené: 1/L1, 3/L2, 5/L3, 95, 96, 97, 98, 2/T1, 4/T2, 6/T3. Tlačidlá: STOP, RESET, TEST.'
1/6
Ilustračný obrázok
Kategória výrobku
prepäťové relé
Funkcia
fázový výpadok
preťaženie
Typ
3RU2126-4DB1
Konštrukčná veľkosť
S0
Prevádzkové napätie
690 V
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: St 11. 11.
Počet
Celkom (124,99 € / kus)
124,99 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Overený predajca s technickou podporou
Nahlásiť právny incident

Technické parametre

Kategória výrobku

prepäťové relé

Typ

3RU2126-4DB1

Konštrukčná veľkosť

S0

Funkcia

fázový výpadok

preťaženie

Prevádzkové napätie

690 V

Rozsah nastavenia prúdu (min.)

20 A

Rozsah nastavenia prúdu (max.)

25 A

Rozsah nastavenia (prúd)

20 - 25 A

Pripojenie

skrutkovací

IP20

Min. teplota

-40 °C

Max. teplota

+70 °C

Šírka

45 mm

V

97 mm

Hĺbka

95 mm

Rozmer.

(š x v x h) 45 x 97 x 95 mm

Obsah

1 ks

AWG max.

8

AWG min.

16

Menovitý prúd

25 A

Flexibilné priemer (max.)

10 mm²

Pevný prierez (max.)

10 mm²

Prierez flexibilné (min.)

1 mm²

Prierez pevný (min.)

1 mm²

Separate positioning

1

1

0

CLASS 10

Screw connection

690 V

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 1744122 prepäťové relé Siemens 3RU2126-4DB1 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1744122 prepäťové relé Siemens 3RU2126-4DB1 1 ks
