prepäťové relé Siemens 3RU2126-4FC1 3RU21264FC1, 1 ks

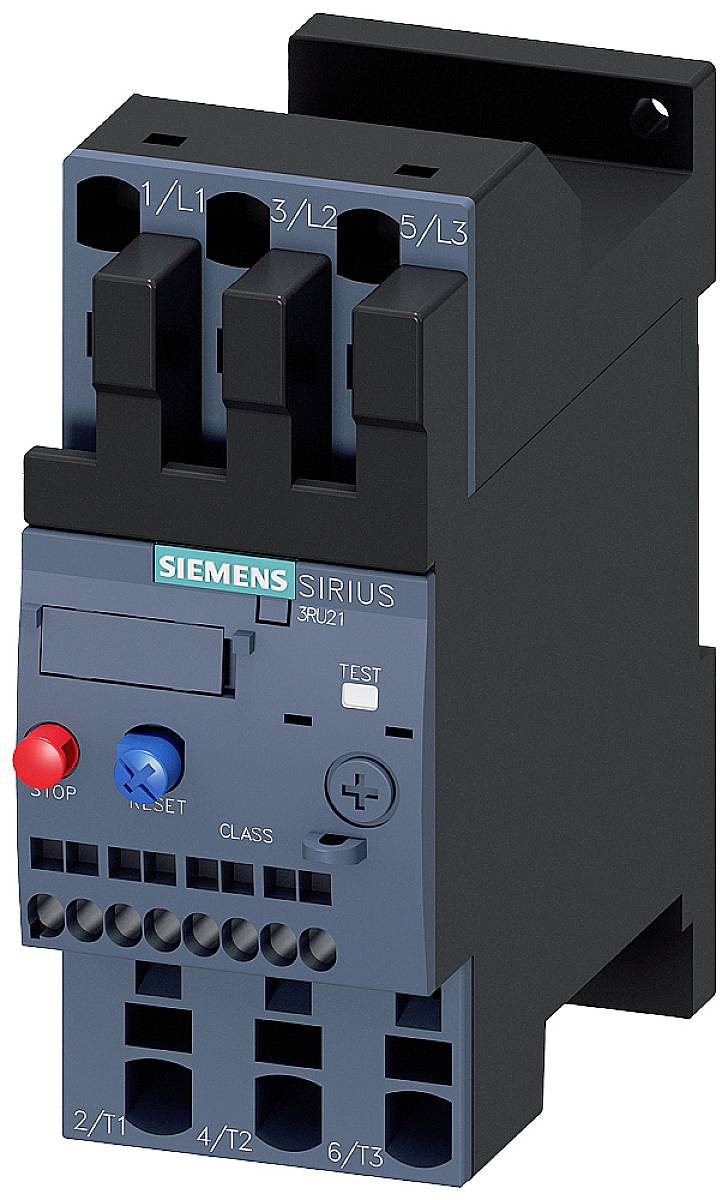

Siemensovo nadprúdové relé Sirius 3RU21 s čiernym púzdrom, červenými a modrými ovládacími prvkami, pripojovacie svorky dole.

Ilustračný obrázok

Kryt s otvoreným skleneným priehľadom odhaľuje vnútorné zariadenia a kabeláž vrátane rôznych spínacích prístrojov a rozvádzačov.

Diagram elektrického príslušenstva s číslovanými popismi rôznych komponentov, ako sú resetovacie mechanizmy a tlačidlá.

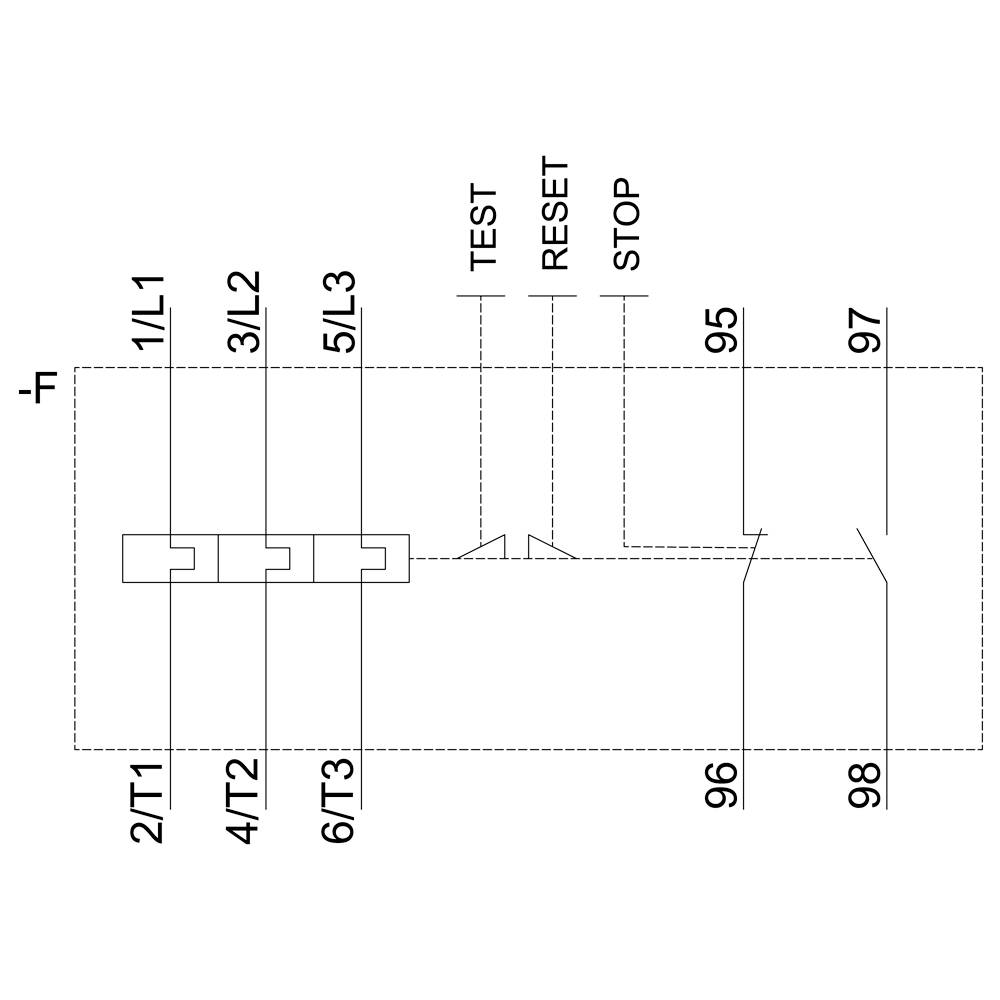

Diagram elektrického zapojenia so šiestimi prípojnými bodmi (1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3) a tlačidlami pre Test, Reset, Stop.

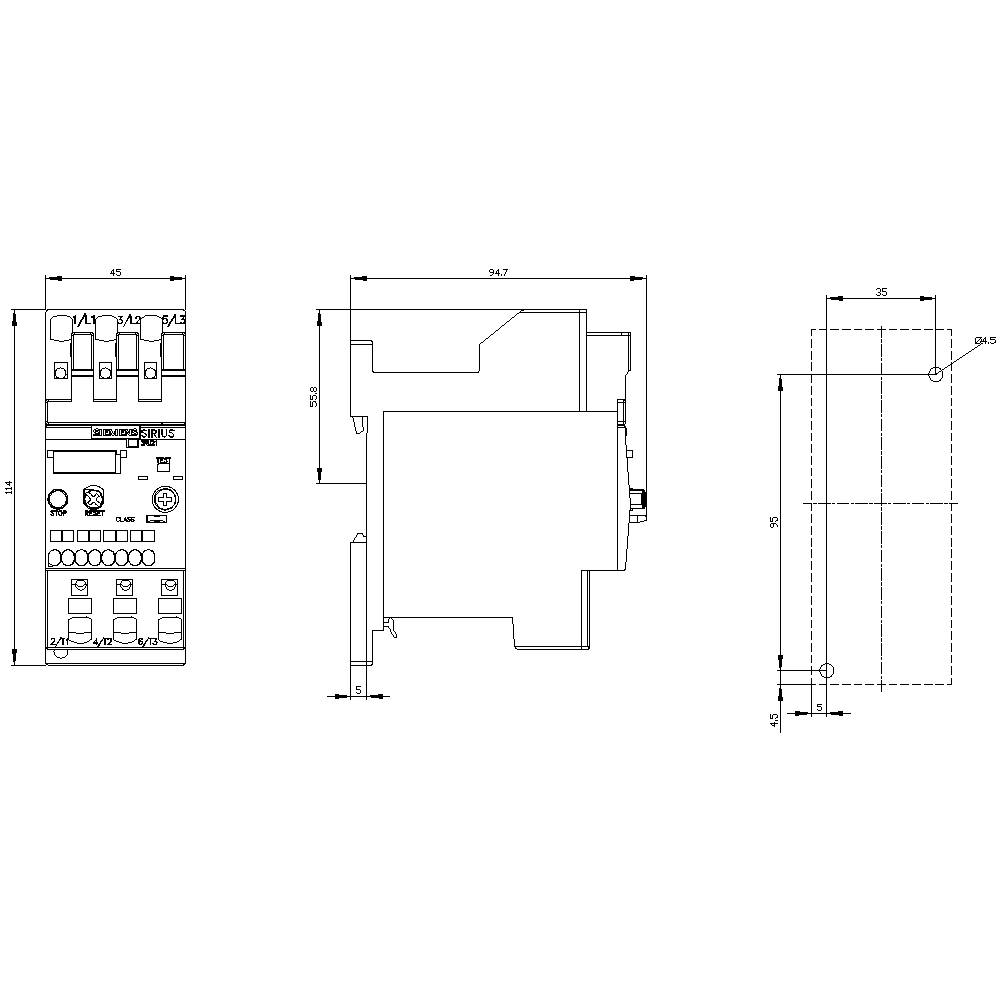

Technický výkres elektrického zariadenia s pohľadom spredu, z boku a zozadu. Rozmery sú uvedené v milimetroch.

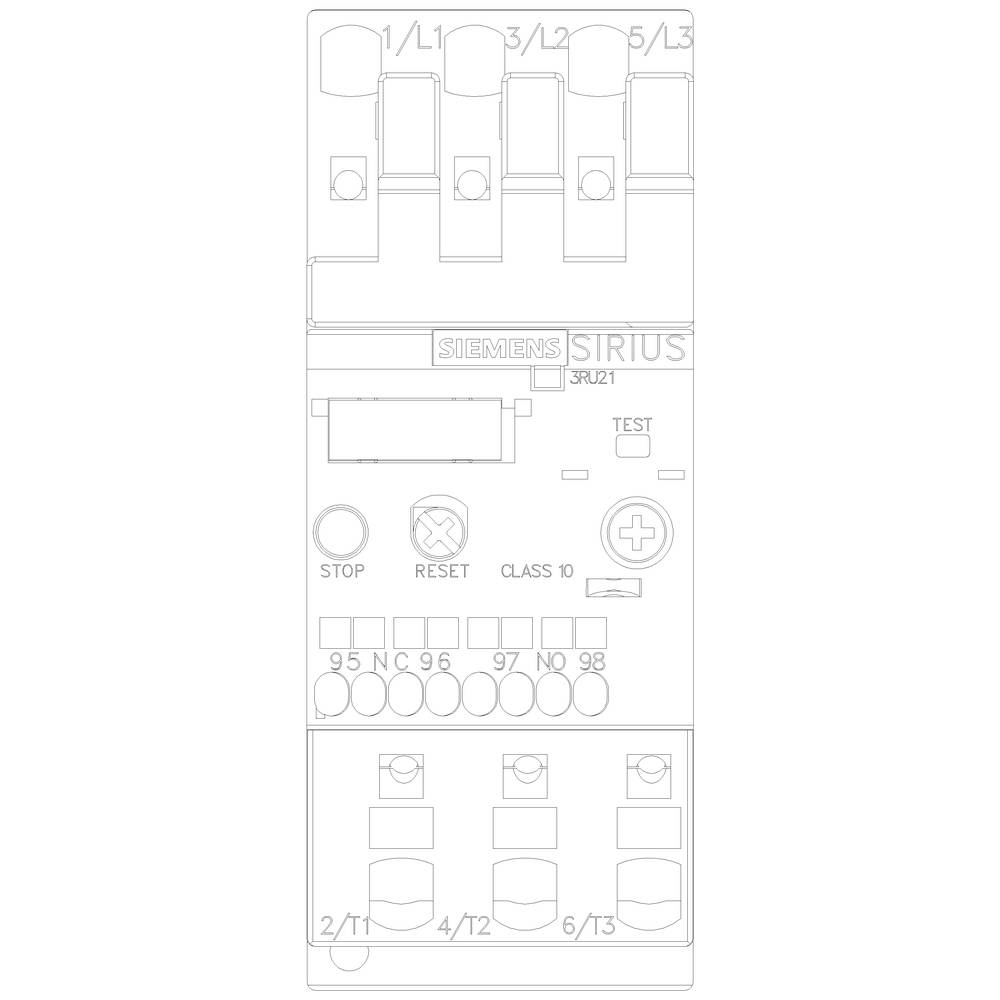

'Siemens SIRIUS 3RU21' motorový ochranný spínač preťaženia, obsahuje stop a reset tlačidlá, testované funkcie a rôzne pripojenia.

1/6

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

prepäťové relé

Funkcia

preťaženie

Typ

3RU2126-4FC1

Konštrukčná veľkosť

Datasheety: (PDF)

Doručenie: Po 21. 9.

Počet

Celkom (113,81 € / kus)

113,81 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Dodatočné informácie:

Technické parametre

Druh obalu: Piece

Kategória výrobku: prepäťové relé

Typ: 3RU2126-4FC1

Konštrukčná veľkosť: S0

Funkcia: preťaženie

Prevádzkové napätie: 690 V

Rozsah nastavenia prúdu (min.): 34 A

Rozsah nastavenia prúdu (max.): 40 A

Rozsah nastavenia (prúd): 34 - 40 A

Pripojenie: prípojka s pružinovým protiťahom

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šírka: 45 mm

V: 114 mm

Hĺbka: 95 mm

Rozmer.: (š x v x h) 45 x 114 x 95 mm

Obsah: 1 ks

AWG max.: 8

AWG min.: 18

Menovitý prúd: 40 A

Flexibilné priemer (max.): 10 mm²

Pevný prierez (max.): 10 mm²

Prierez flexibilné (min.): 1 mm²

Prierez pevný (min.): 1 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: Nie je relevantné
