prepäťové relé Siemens 3RU2126-4PB1 Piece 1 ks

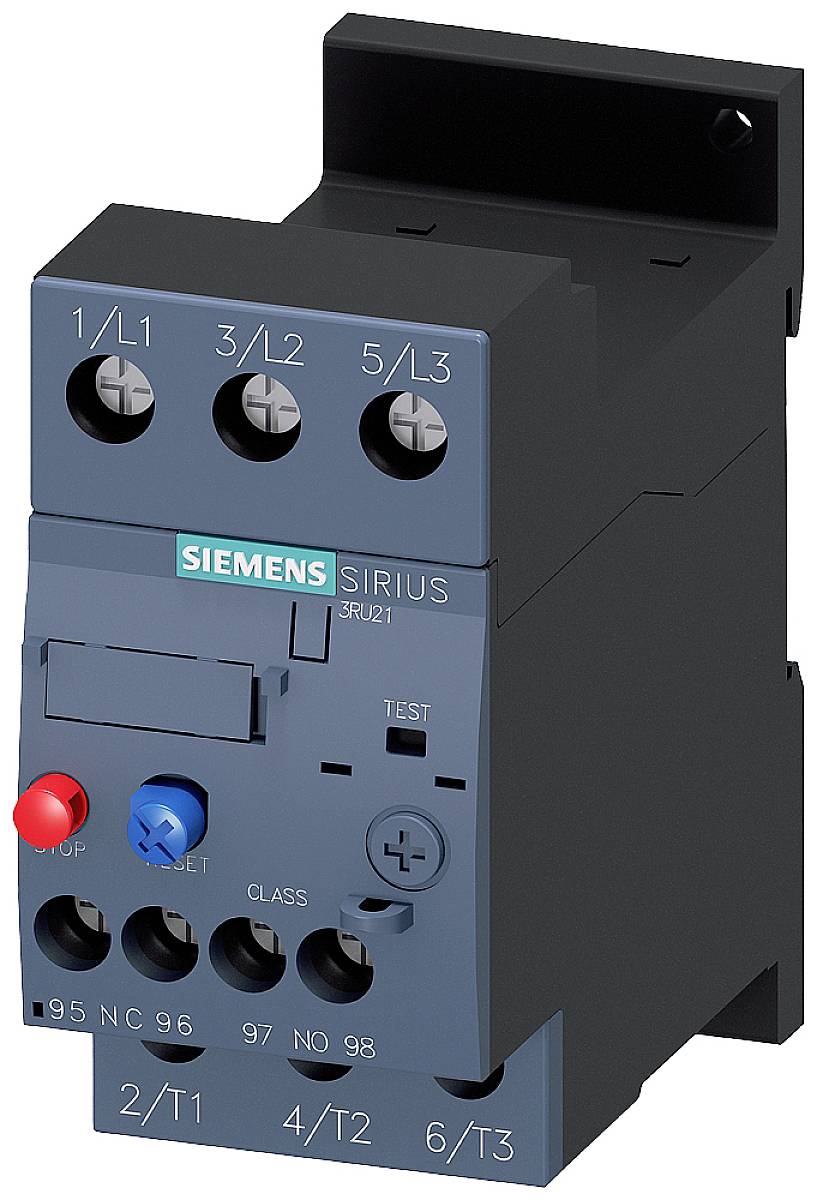

Elektrické spínacie relé Siemens, model Sirius 3RU21, s modrými a červenými ovládacími tlačidlami a viacerými pripojovacími svorkami.
Otvorená rozvodná skriňa s viacerými radmi elektrických spínacích komponentov, káblov a spínacích zariadení, usporiadaných symetricky.
Ilustrácia elektrického spínacieho systému s rôznymi komponentmi, číslovanými od 1 do 7. Obsahuje nosiče, nadprúdové spúšťače a resetovacie mechanizmy.

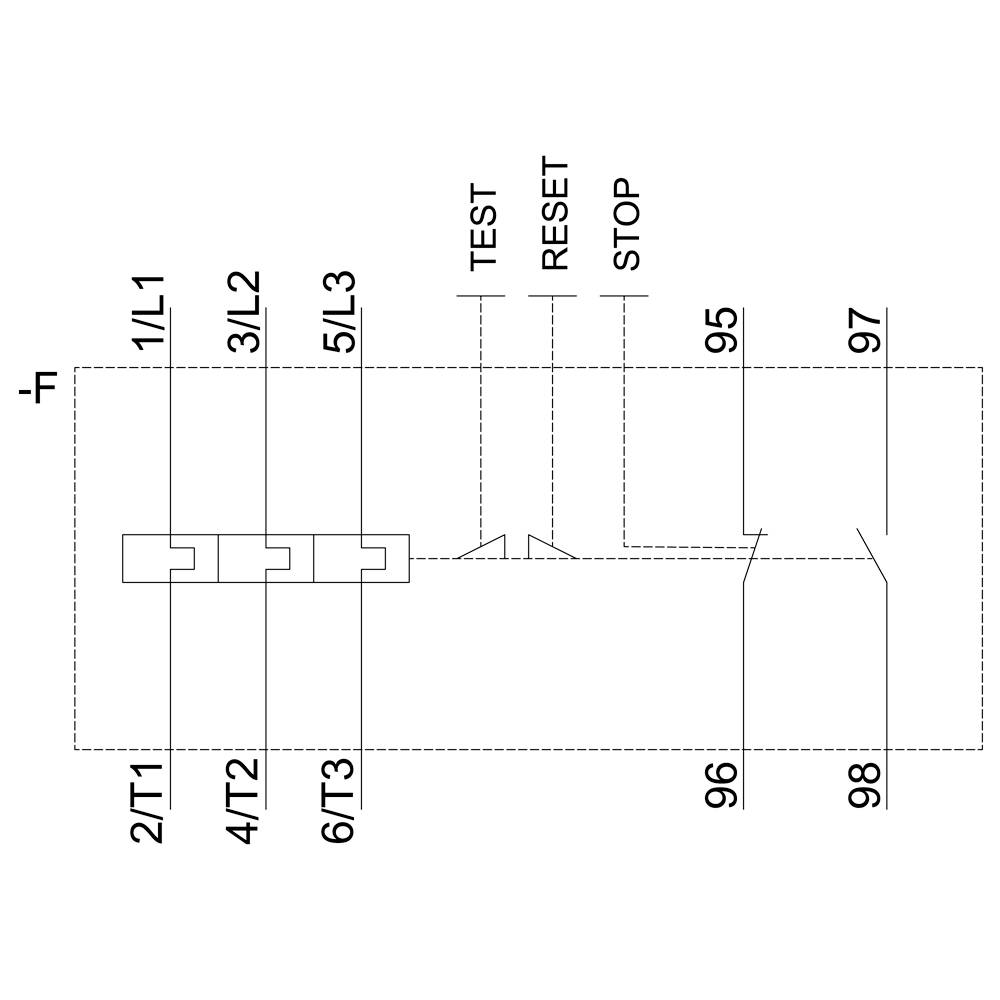

Schéma zapojenia ukazuje svorky: 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3. Hore: TEST, RESET, STOP. Diagram elektrického zapojenia.

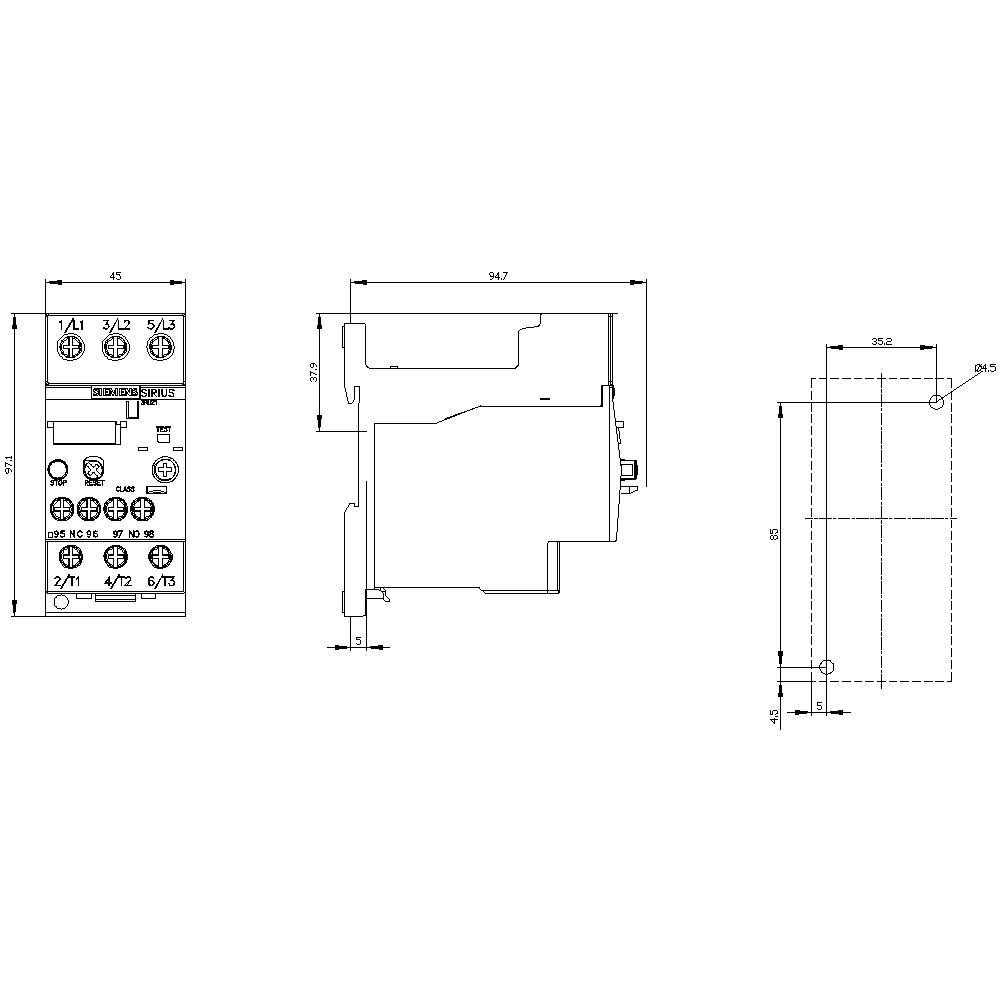

Technický výkres zariadenia s pohľadom spredu, z boku a zhora vrátane rozmerových jednotiek a pripojovacích bodov pre inštaláciu.

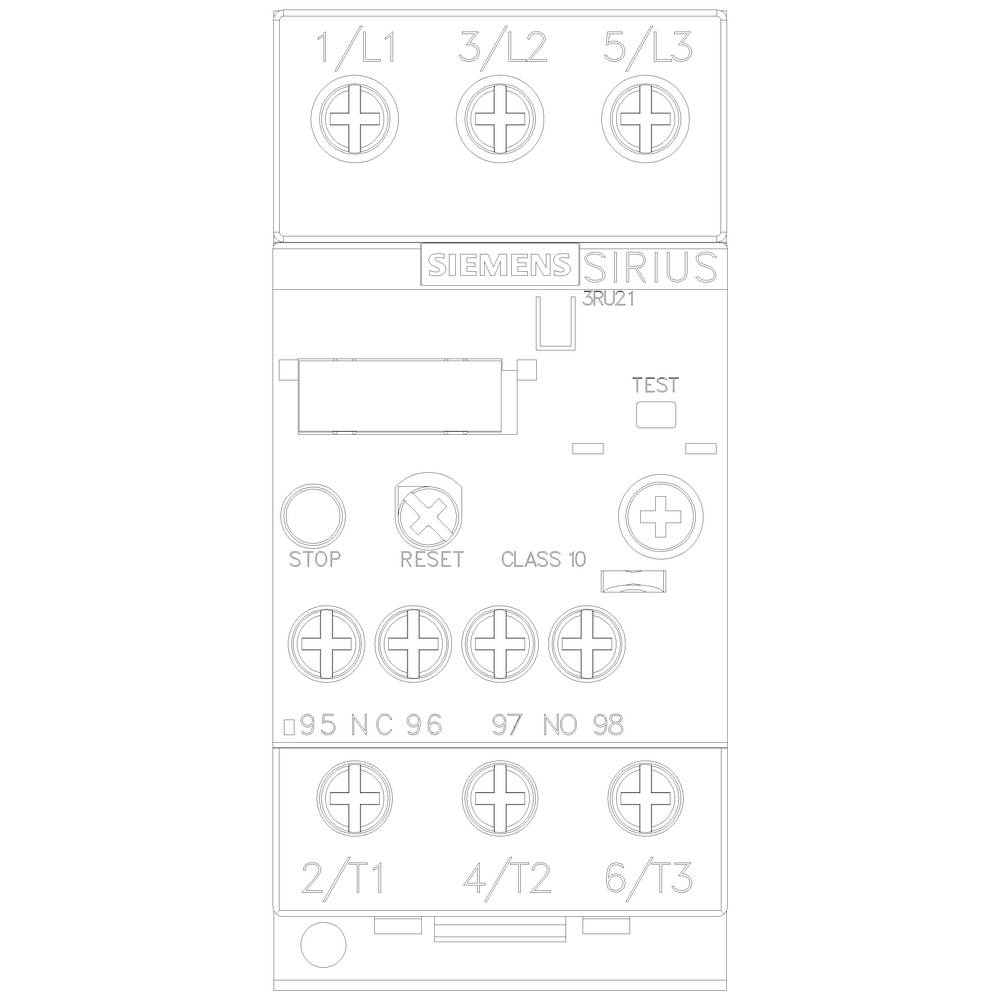

Obrázok relé Siemens Sirius 3RU21 pre nadprúdovú ochranu. Zobrazuje svorky 1/L1, 3/L2, 5/L3, tlačidlá 'Stop', 'Reset', testovacie tlačidlo a ďalšie komponenty.
1/6
Ilustračný obrázok
Druh obalu
Piece
Kategória výrobku
prepäťové relé
Funkcia
preťaženie
Typ
3RU2126-4PB1
Konštrukčná veľkosť
S0
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: St 11. 11.
Počet
Celkom (139,99 € / kus)
139,99 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Overený predajca s technickou podporou
Nahlásiť právny incident

Technické parametre

Druh obalu

Piece

Kategória výrobku

prepäťové relé

Typ

3RU2126-4PB1

Konštrukčná veľkosť

S0

Funkcia

preťaženie

Prevádzkové napätie

690 V

Rozsah nastavenia prúdu (min.)

30 A

Rozsah nastavenia prúdu (max.)

36 A

Rozsah nastavenia (prúd)

30 - 36 A

Pripojenie

skrutkovací

IP20

Min. teplota

-40 °C

Max. teplota

+70 °C

Šírka

45 mm

V

97 mm

Hĺbka

95 mm

Rozmer.

(š x v x h) 45 x 97 x 95 mm

Obsah

1 ks

AWG max.

8

AWG min.

16

Menovitý prúd

36 A

Flexibilné priemer (max.)

10 mm²

Pevný prierez (max.)

10 mm²

Prierez flexibilné (min.)

1 mm²

Prierez pevný (min.)

1 mm²

Separate positioning

1

1

0

CLASS 10

Screw connection

690 V

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 1702268 prepäťové relé Siemens 3RU2126-4PB1 Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1702268 prepäťové relé Siemens 3RU2126-4PB1 Piece 1 ks
