ElektromechanikaReléMonitorovacie reléKontrolné relé elektrických veličín

prepäťové relé Siemens 3RU2136-4DB0 Piece 1 ks

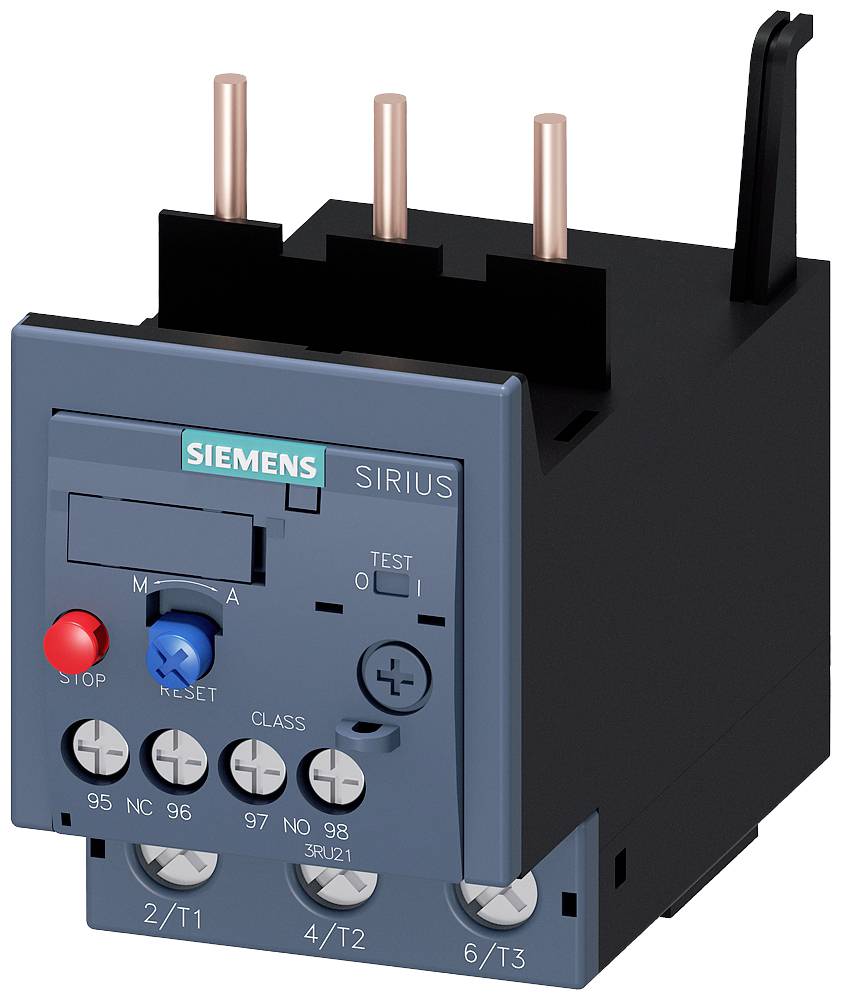

Siemens SIRIUS motorový štartér na ovládanie elektrických motorov, s modrými, červenými tlačidlami a popisom pre nastavenia funkcií.
Serverová skriňa s otvorenými dverami zobrazuje káble, smerovače a elektronické zariadenia na rôznych úrovniach.
Obrázok znázorňuje schému tepelného nadprúdového relé s príslušenstvom, očíslovanými od 1 do 7.

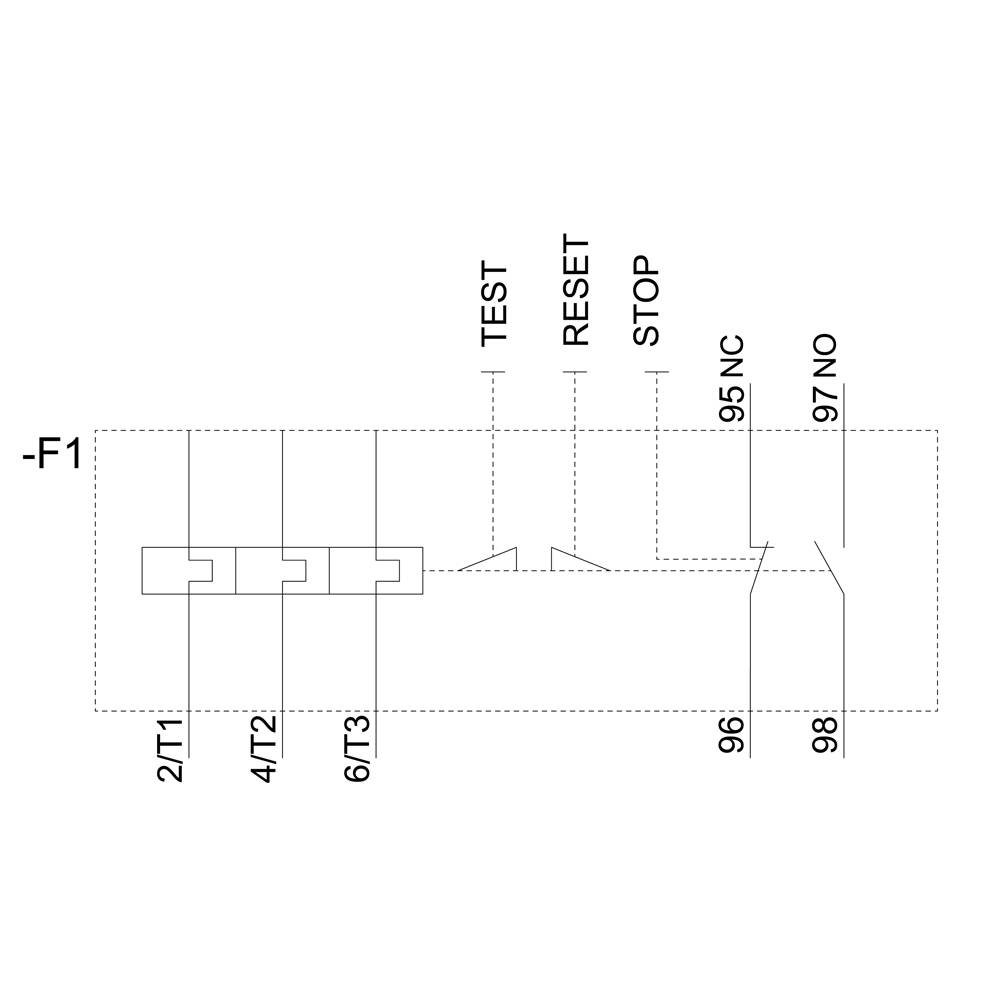

Schéma zapojenia ukazuje relé s nasledujúcimi svorkami: 2/T1, 4/T2, 6/T3, TEST, RESET, STOP, 95 NC, 96, 97 NO, 98.

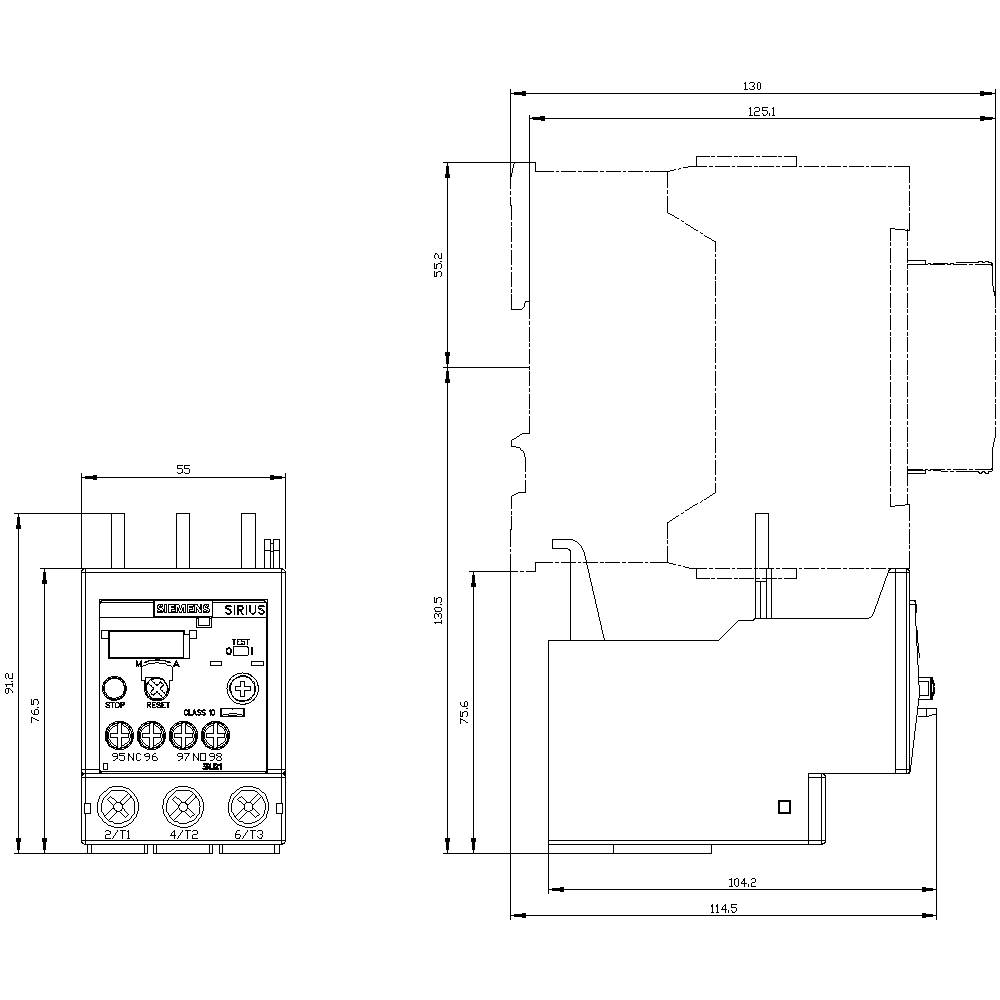

Technický výkres elektrického zariadenia s pohľadom spredu a zboku. Detailné rozmery sú uvedené v milimetroch.
1/5
Ilustračný obrázok
Druh obalu
Piece
Kategória výrobku
prepäťové relé
Funkcia
preťaženie
Typ
3RU2136-4DB0
Konštrukčná veľkosť
S2
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: St 11. 11.
Počet
Celkom (97,99 € / kus)
97,99 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

Dodatočné informácie:

Technické parametre

Druh obalu

Piece

Kategória výrobku

prepäťové relé

Typ

3RU2136-4DB0

Konštrukčná veľkosť

S2

Funkcia

preťaženie

Prevádzkové napätie

690 V

Rozsah nastavenia prúdu (min.)

18 A

Rozsah nastavenia prúdu (max.)

25 A

Rozsah nastavenia (prúd)

18 - 25 A

Pripojenie

skrutkovací

IP20

Min. teplota

-40 °C

Max. teplota

+70 °C

Šírka

55 mm

V

90 mm

Hĺbka

105 mm

Rozmer.

(š x v x h) 55 x 90 x 105 mm

Obsah

1 ks

AWG max.

1

AWG min.

18

Menovitý prúd

25 A

Flexibilné priemer (max.)

35 mm²

Pevný prierez (max.)

10 mm²

Prierez flexibilné (min.)

1 mm²

Prierez pevný (min.)

1 mm²

Direct attachment

1

1

0

CLASS 10

Screw connection

690 V

UKCA

Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1702033 prepäťové relé Siemens 3RU2136-4DB0 Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1702033 prepäťové relé Siemens 3RU2136-4DB0 Piece 1 ks
