prepäťové relé Siemens 3RU2136-4DD0 3RU21364DD0, 1 ks

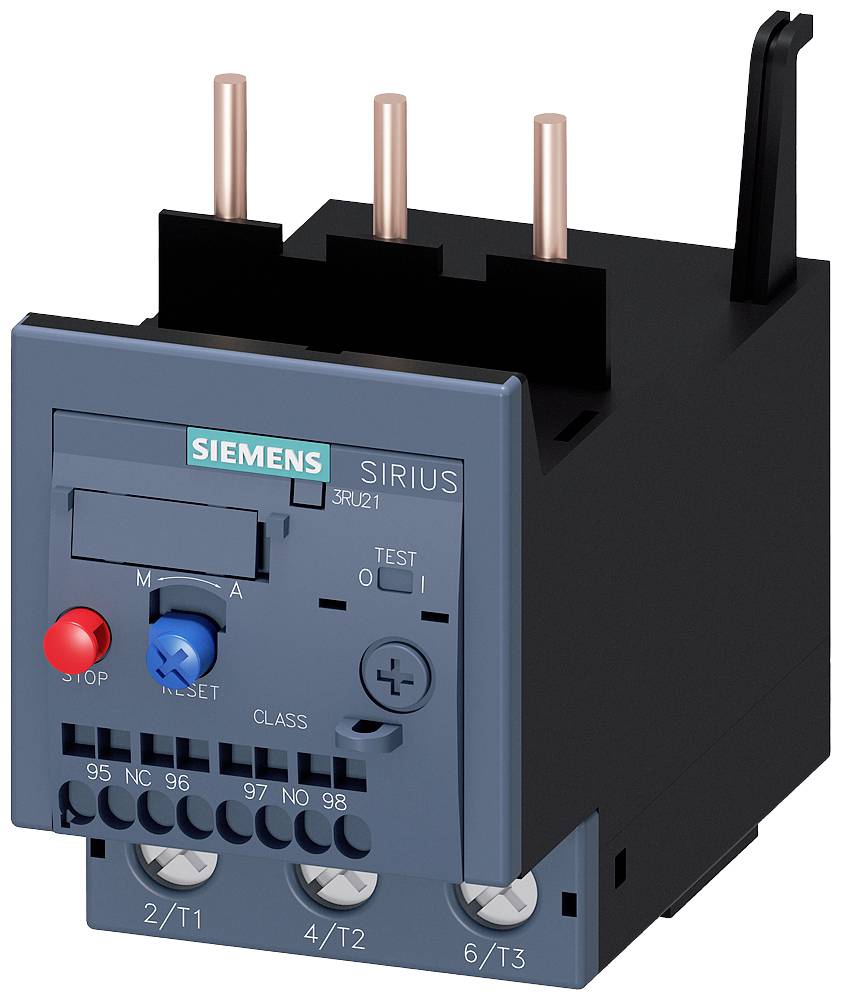

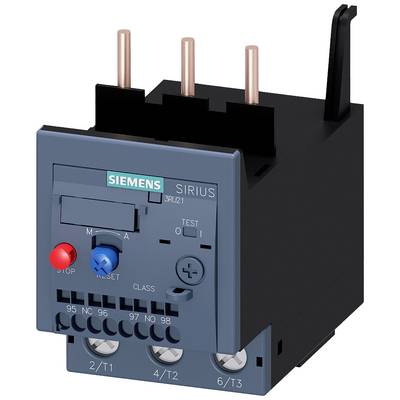

Siemens SIRIUS nadprúdové relé, pohľad spredu s tlačidlami a pripojeniami.

Ilustračný obrázok

Otvorená elektrická rozvodná skriňa zobrazuje rôzne káble, komponenty a elektronické zariadenia usporiadané na viacerých úrovniach.

Diagram znázorňuje zapojenie a komponenty tepelného nadprúdového relé 3RU21. Obsahuje spínače, kryty a možnosti resetovania.

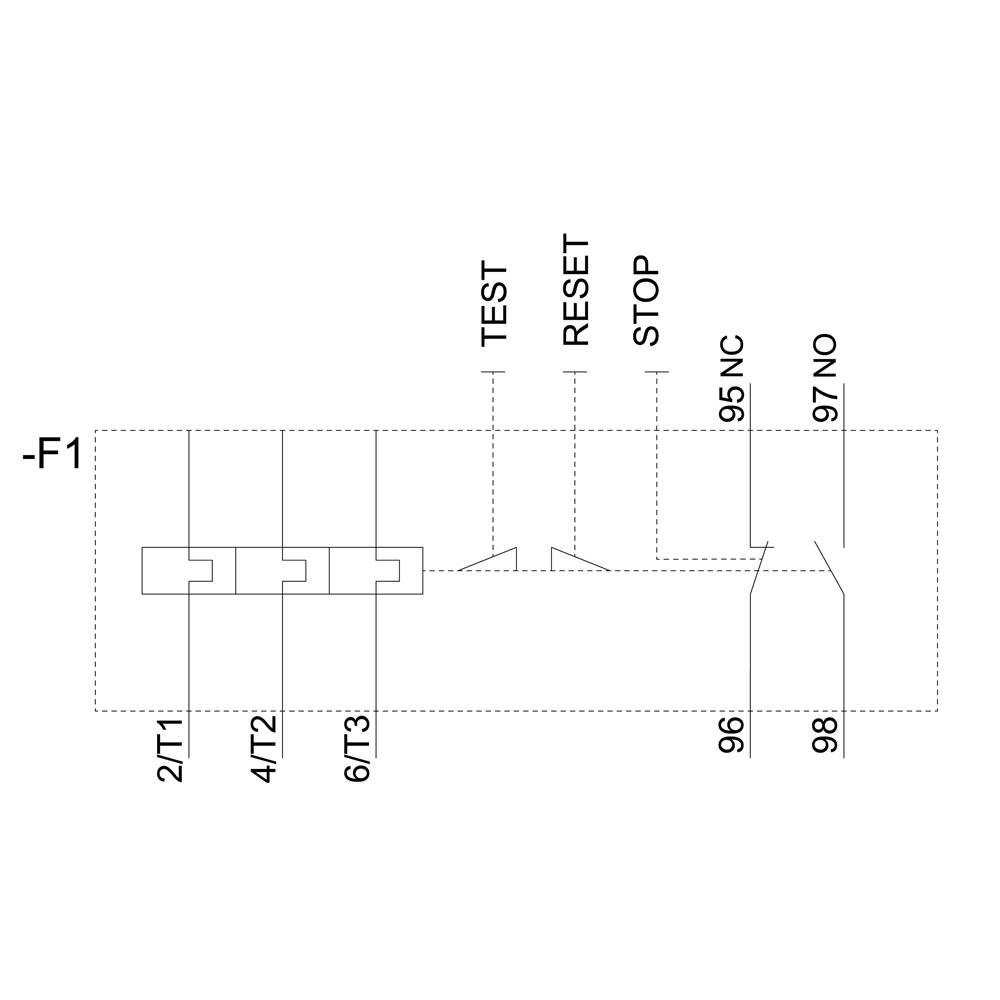

Schéma zapojenia poistky '-F1'. Obsahuje svorky: 2/T1, 4/T2, 6/T3, TEST, RESET, STOP, 95 NC, 96, 97 NO, 98.

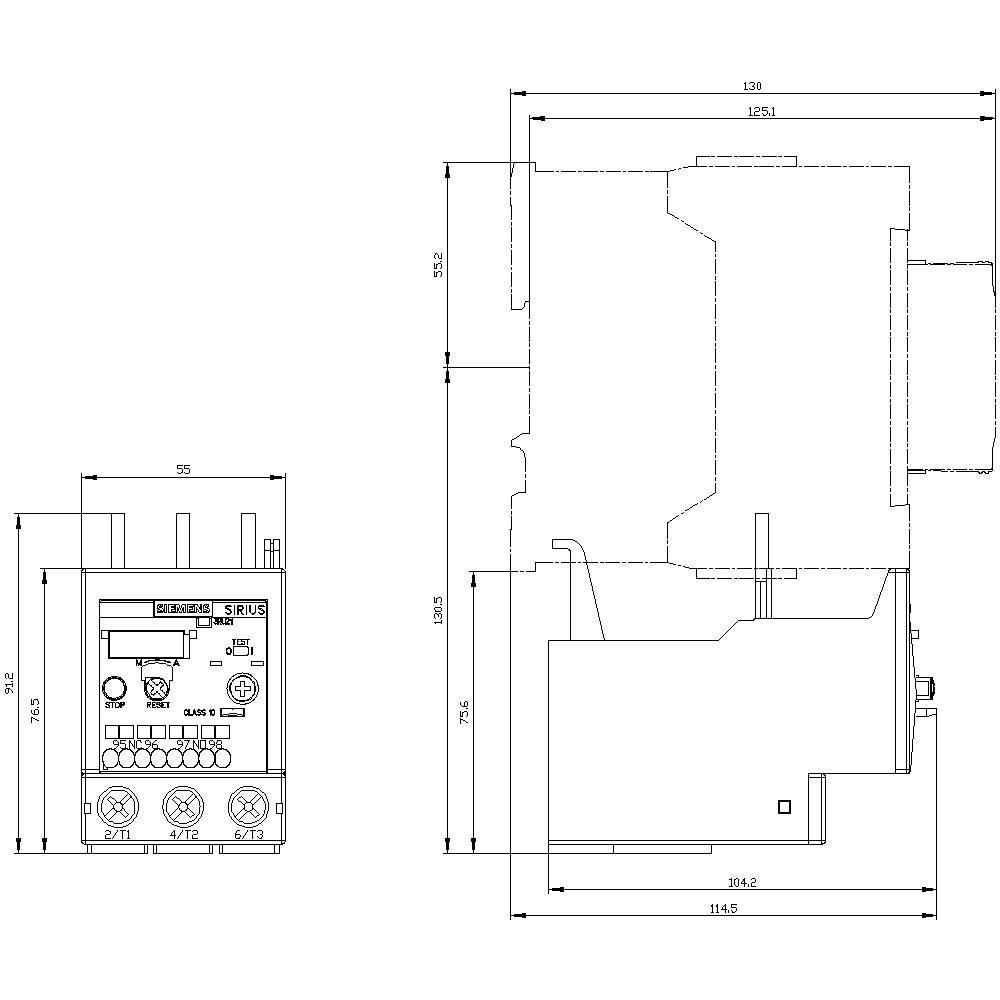

Technický výkres elektrického zariadenia s podrobnými rozmermi; zobrazuje predný a bočný pohľad pre plánovanie inštalácie.

1/5

Ilustračný obrázok

Kategória výrobku

prepäťové relé

Funkcia

preťaženie

Typ

3RU2136-4DD0

Konštrukčná veľkosť

Vlastnosti

Prepínač auto / manuálne

Datasheety: (PDF)

Doručenie: Št 17. 9.

Počet

Celkom (97,55 € / kus)

97,55 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Kategória výrobku: prepäťové relé

Typ: 3RU2136-4DD0

Konštrukčná veľkosť: S2

Funkcia: preťaženie

Vlastnosti: Prepínač auto / manuálne

Prevádzkové napätie: 690 V

Rozsah nastavenia prúdu (min.): 18 A

Rozsah nastavenia prúdu (max.): 25 A

Rozsah nastavenia (prúd): 18 - 25 A

Pripojenie: skrutkovací

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šírka: 55 mm

V: 90 mm

Hĺbka: 105 mm

Rozmer.: (š x v x h) 55 x 90 x 105 mm

Obsah: 1 ks

AWG max.: 1

AWG min.: 18

Menovitý prúd: 25 A

Flexibilné priemer (max.): 35 mm²

Pevný prierez (max.): 10 mm²

Prierez flexibilné (min.): 1 mm²

Prierez pevný (min.): 1 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1744893 prepäťové relé Siemens 3RU2136-4DD0 3RU21364DD0, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1744893 prepäťové relé Siemens 3RU2136-4DD0 3RU21364DD0, 1 ks
