ElektromechanikaReléMonitorovacie reléKontrolné relé elektrických veličín

prepäťové relé Siemens 3RU2136-4ED1 3RU21364ED1, 1 ks

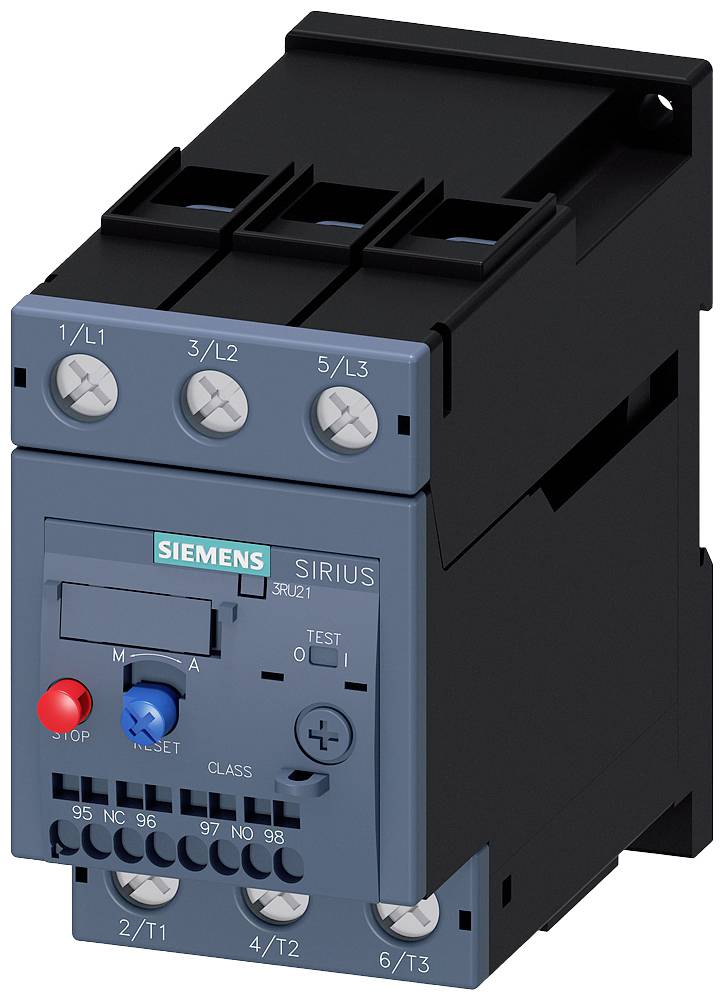

Modrý stykač Siemens, model Sirius 3RU21, s pripojeniami na hornej a dolnej strane.
Otvorená rozvodná skriňa s niekoľkými radmi elektrického vedenia, poistiek a elektronických komponentov.
Prehľad komponentov elektrickej inštalácie: nosiče, spúšťače, moduly a spínače; očíslované a prepojené vodičmi.

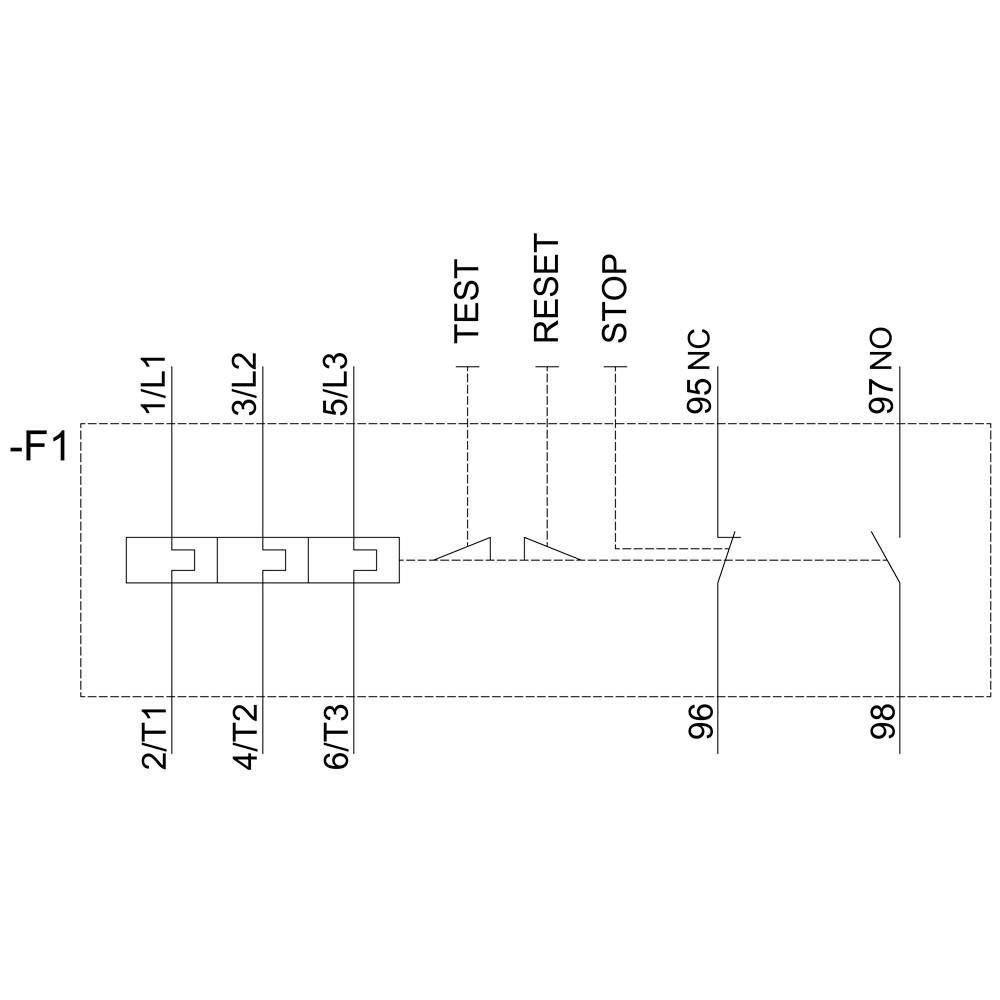

Schéma zapojenia elektrickej riadiacej jednotky so značenými svorkami: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, TEST, RESET, STOP, 95NC, 97NO, 96, 98.

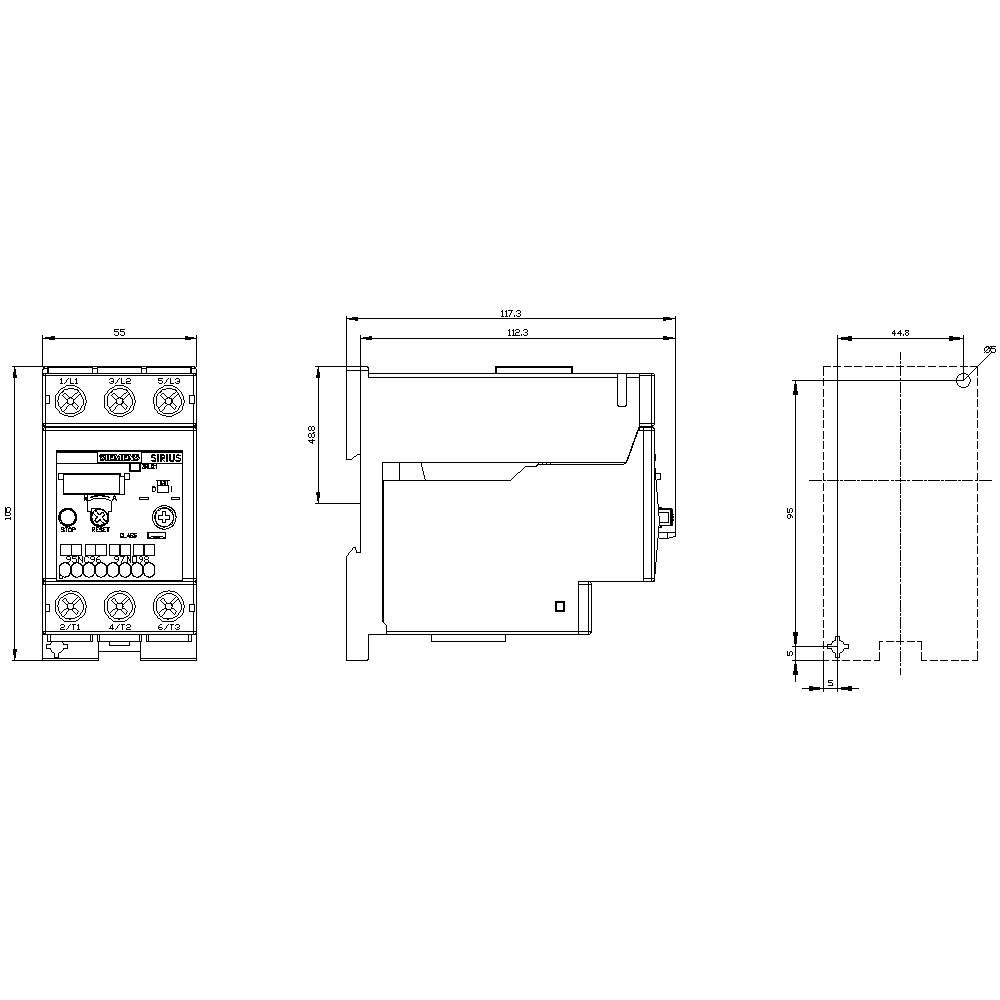

Technický výkres elektronického zariadenia s rozmermi v milimetroch z troch pohľadov: predný, bočný a pohľad zhora.

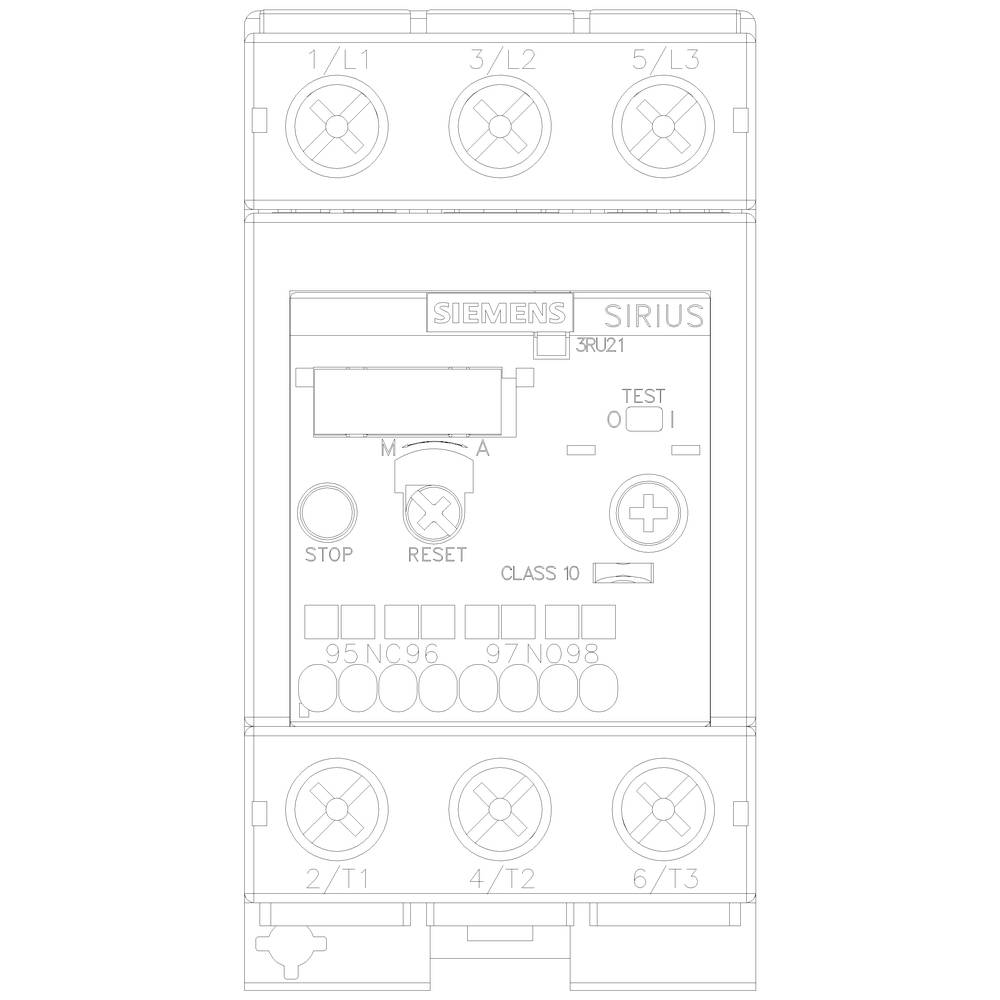

Elektrické zariadenie Siemens Sirius s ovládacími prvkami na riadenie a ochranu motorov. Hlavné charakteristiky: testovací gombík, reset, indikačné svetlá.
1/6
Ilustračný obrázok
Kategória výrobku
prepäťové relé
Funkcia
preťaženie
Typ
3RU2136-4ED1
Konštrukčná veľkosť
S2
Vlastnosti
Prepínač auto / manuálne
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: Ut 10. 11.
Počet
Celkom (159,99 € / kus)
194,99 €
-18 %
159,99 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Overený predajca s technickou podporou
Nahlásiť právny incident

Technické parametre

Kategória výrobku

prepäťové relé

Typ

3RU2136-4ED1

Konštrukčná veľkosť

S2

Funkcia

preťaženie

Vlastnosti

Prepínač auto / manuálne

Prevádzkové napätie

690 V

Rozsah nastavenia prúdu (min.)

22 A

Rozsah nastavenia prúdu (max.)

32 A

Rozsah nastavenia (prúd)

22 - 32 A

Pripojenie

skrutkovací

IP20

Min. teplota

-40 °C

Max. teplota

+70 °C

Šírka

55 mm

V

105 mm

Hĺbka

117 mm

Rozmer.

(š x v x h) 55 x 105 x 117 mm

Obsah

1 ks

AWG max.

1

AWG min.

18

Menovitý prúd

32 A

Flexibilné priemer (max.)

35 mm²

Pevný prierez (max.)

10 mm²

Prierez flexibilné (min.)

1 mm²

Prierez pevný (min.)

1 mm²

Separate positioning

1

1

0

CLASS 10

Screw connection

690 V

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 1744896 prepäťové relé Siemens 3RU2136-4ED1 3RU21364ED1, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1744896 prepäťové relé Siemens 3RU2136-4ED1 3RU21364ED1, 1 ks
