prepäťové relé Siemens 3RU2136-4JD1 3RU21364JD1, 1 ks

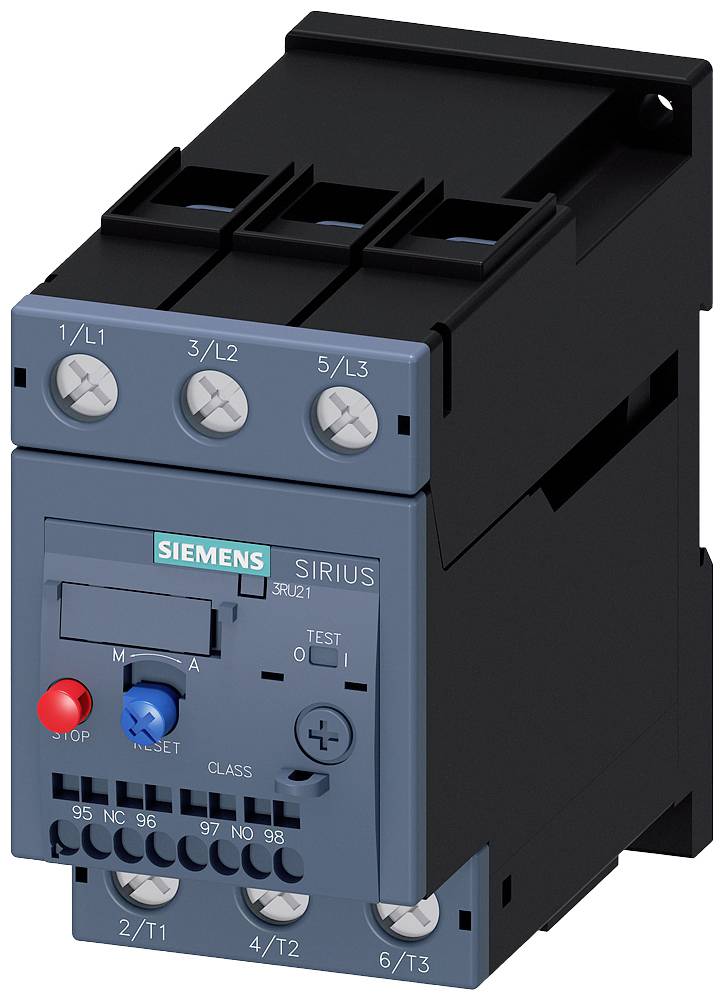

Sivé elektrické relé s tromi čiernymi konektormi hore a niekoľkými modrými a červenými tlačidlami na prednej strane.

Ilustračný obrázok

Otvorená rozvádzačová skriňa s viacerými úrovňami elektrických komponentov a káblov, usporiadaná a označená.

Vývojový diagram komponentov tepelného nadprúdového relé: Nosič, 3RU21, Diaľkový RESET, Drôtový spúšťač, Kryt, RESET, Tlačidlo.

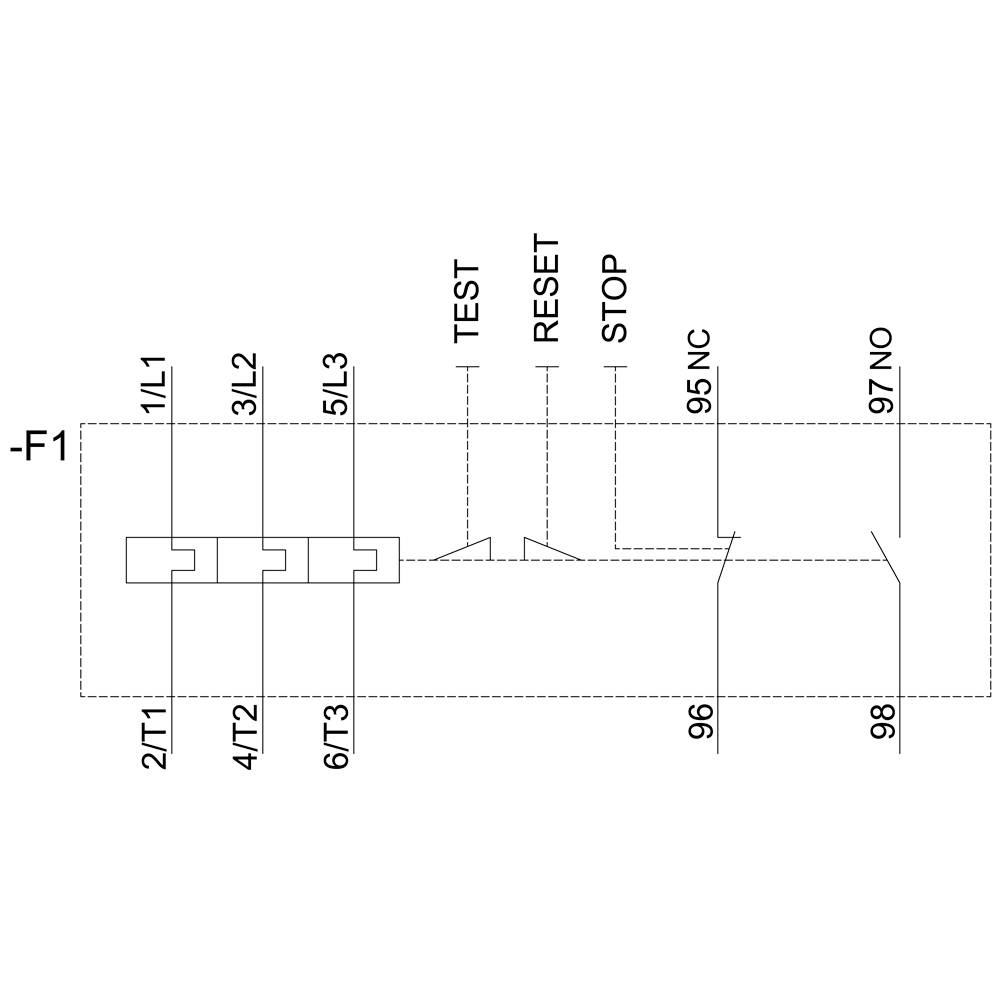

Schéma elektrickej poistky (F1) s prípojkami 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, Test, Reset, Stop, 95NC-98.

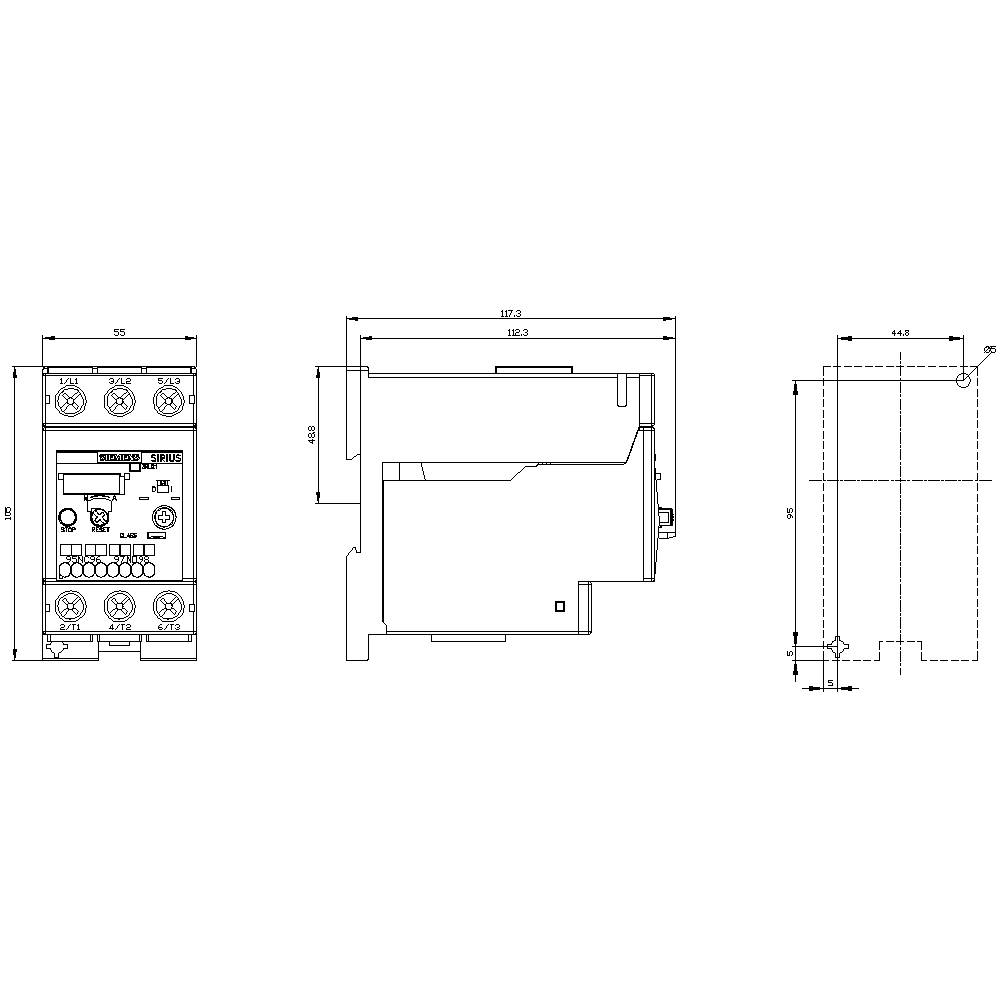

Technický výkres elektronického zariadenia s rozmermi. Zobrazuje predný, bočný a zadný pohľad s kótami.

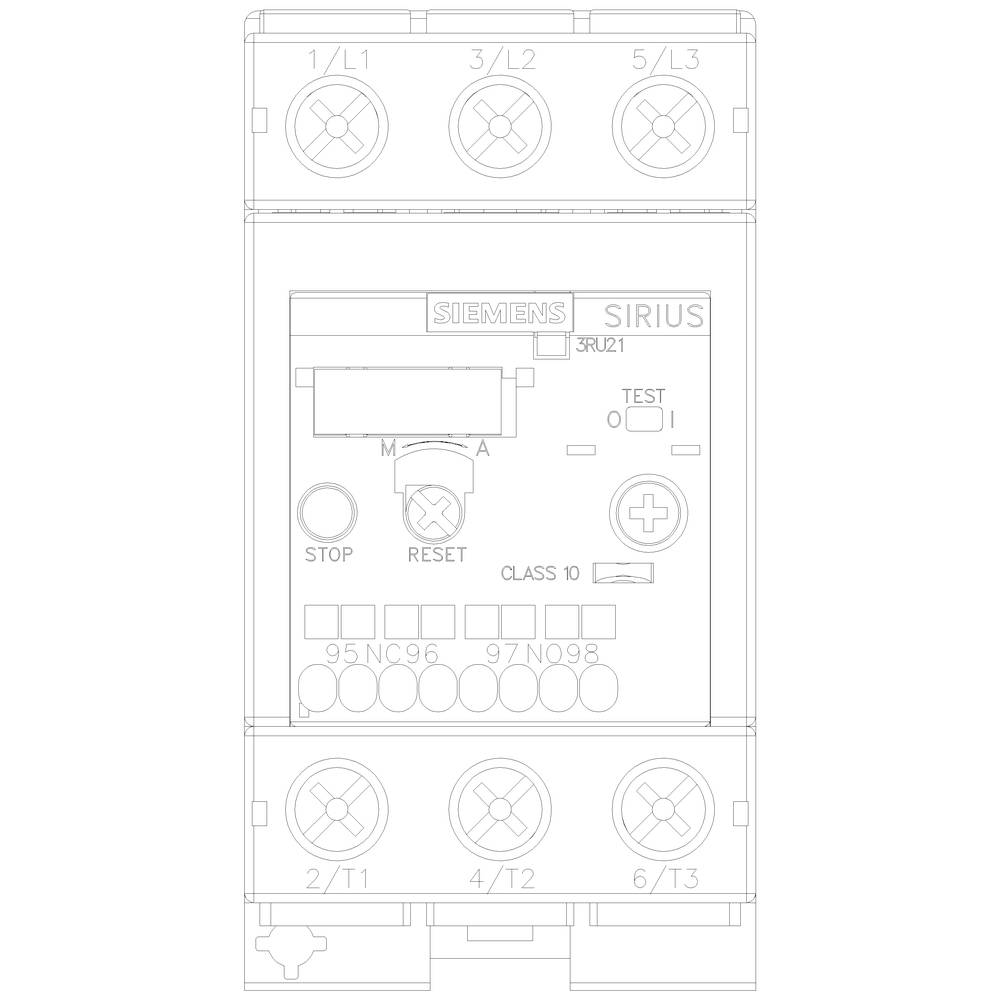

Nákres Siemens Sirius motorového štartéra s ovládacími tlačidlami a pripojovacími svorkami. Texty: 'STOP', 'RESET', 'TEST'.

1/6

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

prepäťové relé

Funkcia

preťaženie

Typ

3RU2136-4JD1

Konštrukčná veľkosť

Datasheety: (PDF)

Doručenie: Po 21. 9.

Počet

Celkom (166,66 € / kus)

166,66 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Dodatočné informácie:

Technické parametre

Druh obalu: Piece

Kategória výrobku: prepäťové relé

Typ: 3RU2136-4JD1

Konštrukčná veľkosť: S2

Funkcia: preťaženie

Vlastnosti: Prepínač auto / manuálne

Prevádzkové napätie: 690 V

Rozsah nastavenia prúdu (min.): 54 A

Rozsah nastavenia prúdu (max.): 65 A

Rozsah nastavenia (prúd): 54 - 65 A

Pripojenie: skrutkovací

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šírka: 55 mm

V: 105 mm

Hĺbka: 117 mm

Rozmer.: (š x v x h) 55 x 105 x 117 mm

Obsah: 1 ks

AWG max.: 1

AWG min.: 18

Menovitý prúd: 65 A

Flexibilné priemer (max.): 35 mm²

Pevný prierez (max.): 10 mm²

Prierez flexibilné (min.): 1 mm²

Prierez pevný (min.): 1 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: Nie je relevantné
