Name: PTi-F-C12 24V AC/DC Metz Connect PTi-F-C12 24 V AC/DC 1105010870 1 ks
Brand: Metz Connect
SKU: 3164620
Availability: BackOrder

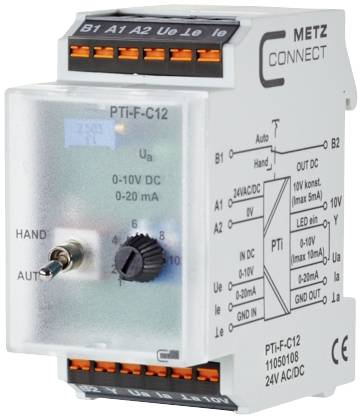

Spínací zariadenie 'PTI-F-C12' od spoločnosti Metz Connect na riadenie napätia, s digitálnym displejom a viacerými pripojovaciemi svorkami.

Kategória výrobku

menič signálu

Vstupný signál max. (Prúd)

20 mA

Vstupný signál max. (Napätie)

10 V

Typ

PTi-F-C12 24 V AC/DC

Rozmer.

(d x š x v) 60 x 35 x 69.30 mm

Datasheety: (PDF)

Doručenie: St 4. 11.

Počet

Celkom (69,99 € / kus)

81,99 €

-15 %

69,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ: PTi-F-C12 24 V AC/DC

Kategória výrobku: menič signálu

Vstupný signál max. (Prúd): 20 mA

Vstupný signál max. (Napätie): 10 V

Rozmer.: (d x š x v) 60 x 35 x 69.30 mm

Pripojenie: Push-in pripojenie pružinovou svorkou

Výstupný signál (napätie): 0 - 10 V/DC

Výstupný signál (prúd): 0 - 20 mA

Prevádzkové napätie: 24, 24 V/AC, V/DC (max)

Prevádzkové napätie max.: 24 V/AC
24 V/DC

Záťaž: 500Ω

Vstupný signál (napätie): 0 - 10 V/DC

Vstupný signál (prúd): 0 - 20 mA

Obsah: 1 ks

Konfigurácia: potenciometer

Šírka: 35 mm

V: 69.30 mm

Dĺžka: 60 mm

Príkon prúdu: AC: 200 mA; DC: 110 mA

Max. okolitá teplota: +70 °C

Min. okolitá teplota: -20 °C

Napájacie napätie (num.): 24 V/AC
24 V/DC

Napájacie napätie U (B): 24 V AC/DC

Pevný prierez (max.): 2.5 mm²

Prierez pevný (min.): 0.2 mm²

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3164620 PTi-F-C12 24V AC/DC Metz Connect PTi-F-C12 24 V AC/DC 1105010870 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3164620 PTi-F-C12 24V AC/DC Metz Connect PTi-F-C12 24 V AC/DC 1105010870 1 ks

Popis

Potenciálny izolátor/prevodník signálu sa používa na oddelenie analógových signálov v rozsahu 0 až 10 V DC a 0 až 20 mA DC alebo na prevod signálov od 0 do 10 V DC na 0 až 20 mA DC alebo 0 až 20 mA DC na 0 až 10 V DC. Vstupné a výstupné signály, ako aj napájacie napätie sú navzájom elektricky izolované. K zariadeniu je možné pripojiť vstupný signál 0 až 10 V alebo 0 až 20 mA. Funkcia potenciálovej izolácie: Pri PT-C12 sa vstupný signál 0 až 10 V prispôsobuje výstupnému signálu 0 až 10 V. PTi-C12 upravuje vstupný signál 0 až 20 mA proporcionálne k výstupnému signálu 0 až 20 mA. Funkcia konverzie signálu s elektrickou izoláciou: S konverziou signálu z 0 až 10 V na 0 až 20 mA alebo 0 až 20 mA na 0 až 10 V je možné konvertovaný výstupný signál znovu nastaviť pomocou integrovaného trimra vretena. Okrem toho je integrovaná manuálna úroveň núdzového ovládania s HAND-AUTO spínačom so spätným kontaktom. Výstupný signál 0 až 10 V alebo 0 až 20 mA je možné nastaviť pomocou potenciometra na prednej strane v polohe HAND spínač. Na svorke 10 V je k dispozícii konštantné výstupné napätie max. 10 V DC, 5 mA. Vstup Y slúži na LED zobrazenie výstupného napätia Ua. Jas LED závisí od úrovne výstupného signálu (most medzi Ua a Y). Alternatívne je možné pripojiť externý signál na vstup Y pre LED displej 0 až 10 V DC. Pripojenie pomocou pružinových svoriek (zasúvacie).
