QuickCool vykurovacie teleso (d x š x v) 60 x 10 x 40 mm Rozostup dier: 20 mm QG-IF-A3-1X3

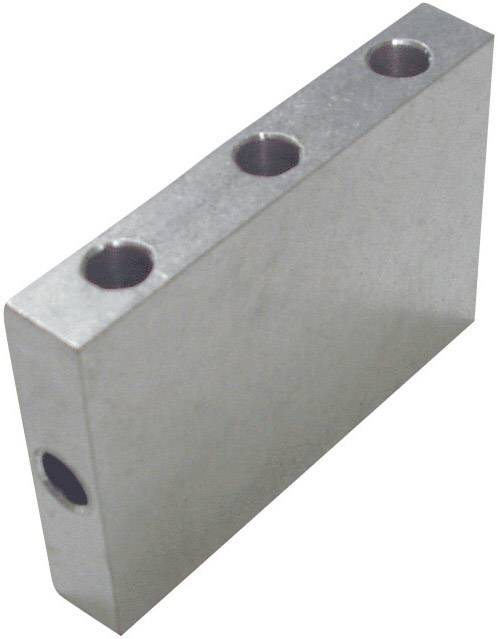

Kovový blok so štyrmi okrúhlymi otvormi, z ktorých tri sú viditeľné na hornej hrane a jeden na boku.

Izometrický nákres obdĺžnikového bloku s kruhovými otvormi a rozmermi B, L a C na priehľadnej mriežke.

Izometrický nákres obdĺžnikového prvku s tromi rovnobežnými valcami spájajúcimi dva štvorčekové plechy.

Izometrický nákres systému membránovej spojky s viacerými doskami a dvoma výstupnými potrubiami slúžiacimi ako spojovacie prvky.

1/4

Kategória výrobku

vykurovacie teleso

Ø otvoru

3 mm

Typ

QG-IF-A3-1X3

Počet hrán-otvorov (dĺžky)

3 x

Počet hrán-otvorov (šírka)

1 x

Datasheety: (PDF)

Doručenie: Št 10. 9.

9 Ks (Posledné kusy skladom)

Počet

Celkom (8,12 € / kus)

8,12 €

bez DPH.

Už len 9 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Tepelné súčiastky pre tepelné trubice (Heatpipes)

Dodatočné informácie:

Technické parametre

planicita: < 0,01 mm

Kategória výrobku: vykurovacie teleso

Typ: QG-IF-A3-1X3

Počet hrán-otvorov (dĺžky): 3 x

Počet hrán-otvorov (šírka): 1 x

Ø otvoru: 3 mm

Rozostup dier: 20 mm

Materiál: hliník

Vlastnosti: vŕtané otvory

Dĺžka: 60 mm

Šírka: 10 mm

V: 40 mm

Rozmer.: (d x š x v) 60 x 10 x 40 mm

Spĺňa RoHS: áno

Materiál: hliník

Na stiahnutie

Datasheet

Datasheet 189245 QuickCool vykurovacie teleso (d x š x v) 60 x 10 x 40 mm Rozostup dier: 20 mm QG-IF-A3-1X3

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 189245 QuickCool vykurovacie teleso (d x š x v) 60 x 10 x 40 mm Rozostup dier: 20 mm QG-IF-A3-1X3

Popis

Tepelné spájacie články sa prisvorkujú na zdroj tepla alebo pripoja termickým priskrutkovaním. Do vývrtov sa zastrkujú teplovodiace trubice. Tým sa teplo prijaté spájacími článkami cez teplovodiace trubice transportuje na chladiace lamely. Chladiace lamely sa nastrkujú na teplovodiace trubice. Tieto by sa mali vrstviť. Želanú veľkosť dosiahnete narezaním lamiel. Chladiace lamely sú určené na účelové vetranie.
