Robotis servomotor MBS-ANT-51
EAN:
Označenie výrobcu:
Objednávacie číslo:
Celkom (579,00 € / kus)
579,00 €
s DPH
Doprava zadarmo
Dostupné len pre firemných zákazníkov
Overený predajca s technickou podporouTechnické parametre
- Servomotor: XM540-W150-R
- Hmotnosť: 165 g
- Rozmery: 33,5 x 58,5 x 44 mm
- Prevodový pomer: 152,3:1

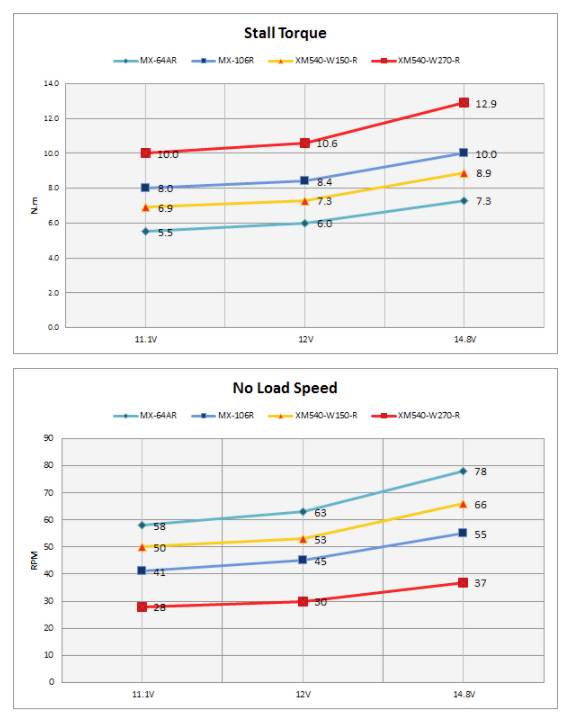

- Krútiaci moment: 14,8V 8,9N.m | 12V 7,3N.m | 11,1V 6,9N.m
- RPM: 14,8V 66 | 12V 53 | 11,1 V 50
- Interný uC: STM32F103C8 72 MHz Cortex M3
- Kódovač: Bezkontaktný magnetický kódovač
- Presnosť polohovania: 0,088° x 4096 krokov
- Prevádzkové napätie: 10 - 14,8 V (odporúčané: 12 V)
- Protokol: RS485
- ID: 0 – 253
- Prenosová rýchlosť: 9600 bps – 4,5 Mbps
- Kategória výrobku
servomotor
- Dĺžka
33.5 mm
- Šírka
58.5 mm
- Číslo výrobcu
MBS-ANT-51
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3089981 Robotis servomotor MBS-ANT-51
Popis

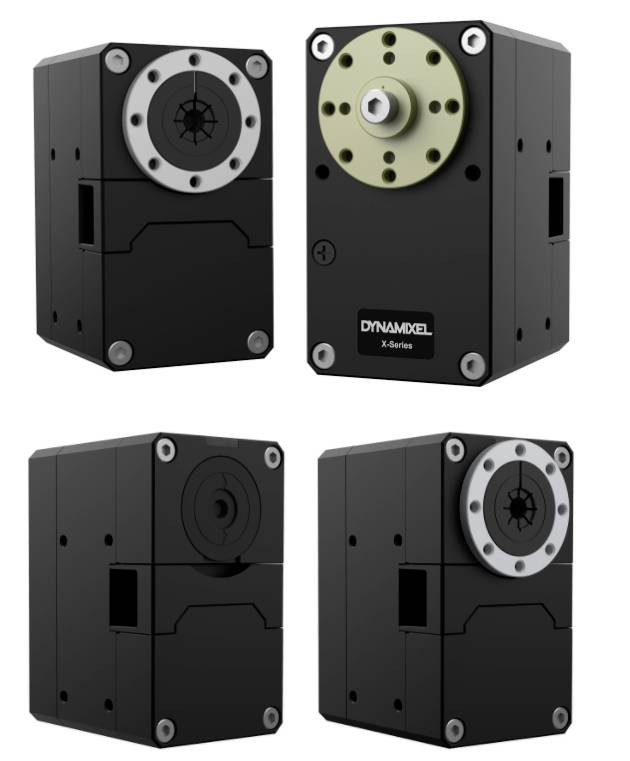

Séria DYNAMIXEL X540 má výkon porovnateľný s MX106, ale objem sa znížil o 28,4 %. Séria Dynamixel X je v súčasnosti najnovšia séria sieťových servomotorov od ROBOTIS. Servomotor XM540-W150-R je vybavený bezkontaktnými magnetickými kódovačmi, ktoré umožňujú otáčanie o 360° rýchlosťou až 66 ot./min. Pri priloženom napätí 14,8 V sú možné krútiace momenty až 8,9 N.m. Tieto vynikajúce výkonové vlastnosti spojené s extrémne nízkou hmotnosťou iba 165 g vedú k veľmi silnému servomotoru pre univerzálne použitie.
Vedenie káblov
Okrem toho, vedenie káblov série Dynamixel X bolo zásadne prepracované, výsledkom čoho je ešte väčšia spoľahlivosť. Káble už nie sú pripojené k zadnej časti servomotora, ako je to bežné pri sérii AX/MX, ale sú vedené za otočnými bodmi, čo menej namáha káble a minimalizuje odkryté káble.
skrutkové spojenie
Séria Dynamixel X sa dá zoskrutkovať rôznymi spôsobmi. Pri použití montážnych profilov však dbajte na to, aby boli použité dištančné krúžky, ktoré sú súčasťou dodávky.
Tento text bol preložený strojovo.
Vedenie káblov
Okrem toho, vedenie káblov série Dynamixel X bolo zásadne prepracované, výsledkom čoho je ešte väčšia spoľahlivosť. Káble už nie sú pripojené k zadnej časti servomotora, ako je to bežné pri sérii AX/MX, ale sú vedené za otočnými bodmi, čo menej namáha káble a minimalizuje odkryté káble.
skrutkové spojenie
Séria Dynamixel X sa dá zoskrutkovať rôznymi spôsobmi. Pri použití montážnych profilov však dbajte na to, aby boli použité dištančné krúžky, ktoré sú súčasťou dodávky.
Tento text bol preložený strojovo.
Prevedenie
- Servomotor DYNAMIXEL XM540-W150-R
- Pohon Dynamixel série X
- RS485 rozhranie
- 8,9 Nm
- 66 ot./min
Rozsah dodávky
- 1x servomotor Dynamixel XM540-W150-R
- 1x servo húkačka (HN13-N101)
- 1x dátový a napájací kábel X4P
- 5x dištančné krúžky
- Rôzne skrutky a matice
