Robotis servomotor MBS-ANT-57
EAN:
Označenie výrobcu:
Objednávacie číslo:
Celkom (855,00 € / kus)
855,00 €
s DPH
Doprava zadarmo
Dostupné len pre firemných zákazníkov
Overený predajca s technickou podporouTechnické parametre
- Servomotor: XH540-W270-R
- Hmotnosť: 165 g
- Rozmery: 33,5 x 58,5 x 44 mm
- Prevodový pomer redukcie: 272,5:1
- Krútiaci moment: 14,8V 11,7N.m | 12V 9,9N.m | 11,1V 9,2N.m
- RPM: 14,8V 46 | 12V 39 | 11,1 V 36
- Vnútorný uC: STM32F103C8 72 MHz Cortex M3
- Kódovač: Bezkontaktný magnetický kódovač
- Presnosť polohovania: 0,088° x 4096 krokov
- Prevádzkové napätie: 10 - 14,8 V (odporúčané: 12 V)
- Protokol: RS485
- ID: 0 – 252
- Prenosová rýchlosť: 9600 bps – 4,5 Mbps
- Kategória výrobku
servomotor
- Dĺžka
58.5 mm
- Šírka
44 mm
- Číslo výrobcu
MBS-ANT-57
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3089985 Robotis servomotor MBS-ANT-57
Popis

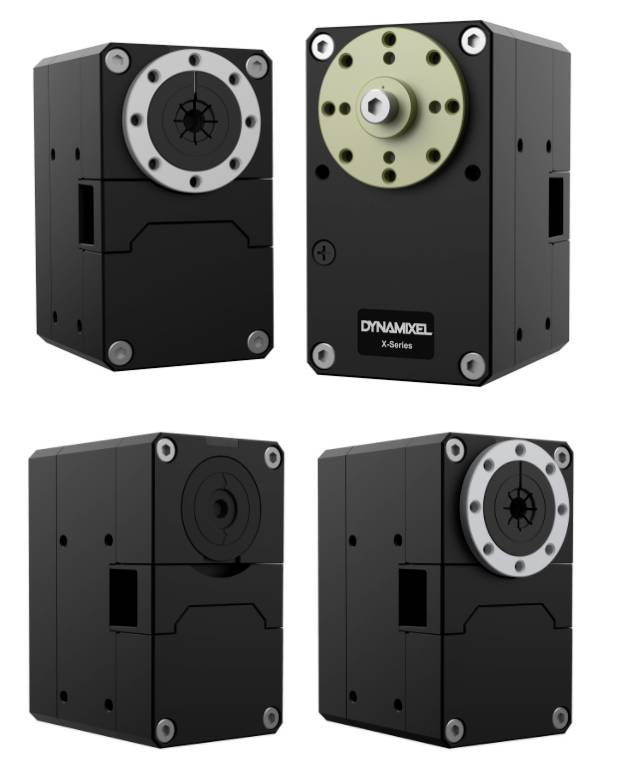

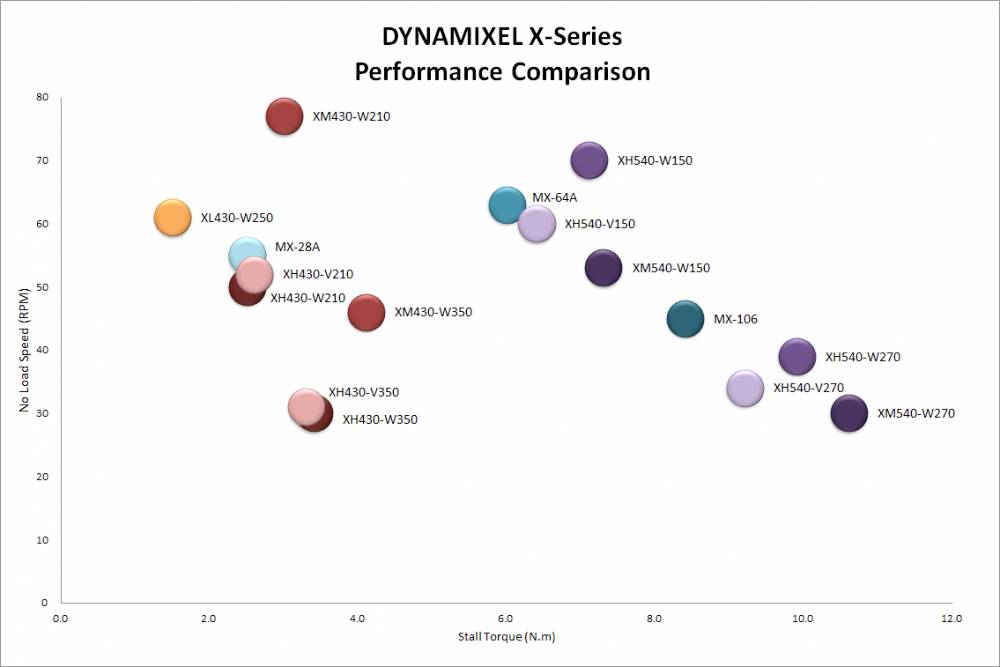

Séria DYNAMIXEL X540 má výkon porovnateľný s MX106, no objem bol znížený o 28,4 %. Séria Dynamixel X je v súčasnosti najnovšia séria sieťových servomotorov od ROBOTIS. Servomotor XH540-W270-R je vybavený bezkontaktnými magnetickými kódovačmi, ktoré umožňujú otáčanie o 360° rýchlosťou až 46 ot./min. Pri priloženom napätí 14,8 V sú možné krútiace momenty až 11,7 Nm. Tieto vynikajúce výkonové vlastnosti spojené s extrémne nízkou hmotnosťou iba 165 g vedú k veľmi silnému servomotoru pre univerzálne použitie.
Vedenie káblov
Okrem toho, vedenie káblov série Dynamixel X bolo zásadne prepracované, výsledkom čoho je ešte väčšia spoľahlivosť. Káble už nie sú pripojené k zadnej časti servomotora, ako je to bežné pri sérii AX/MX, ale sú vedené za otočnými bodmi, čo menej namáha káble a minimalizuje odkryté káble.
skrutkové spojenie
Séria Dynamixel X sa dá zoskrutkovať rôznymi spôsobmi. Pri použití montážnych profilov však dbajte na to, aby boli použité dištančné krúžky, ktoré sú súčasťou dodávky.
Tento text bol preložený strojovo.
Vedenie káblov
Okrem toho, vedenie káblov série Dynamixel X bolo zásadne prepracované, výsledkom čoho je ešte väčšia spoľahlivosť. Káble už nie sú pripojené k zadnej časti servomotora, ako je to bežné pri sérii AX/MX, ale sú vedené za otočnými bodmi, čo menej namáha káble a minimalizuje odkryté káble.
skrutkové spojenie
Séria Dynamixel X sa dá zoskrutkovať rôznymi spôsobmi. Pri použití montážnych profilov však dbajte na to, aby boli použité dištančné krúžky, ktoré sú súčasťou dodávky.
Tento text bol preložený strojovo.
Prevedenie
- Servomotor DYNAMIXEL XH540-W270-R
- Pohon Dynamixel série X
- RS485 rozhranie
- 11,7 Nm
- 46 ot./min
Rozsah dodávky
- 1x servomotor Dynamixel XH540-W270-R
- 1x servo húkačka (HN13-N101)
- 1x dátový a napájací kábel X4P
- 5x dištančné krúžky
- Rôzne skrutky a matice
