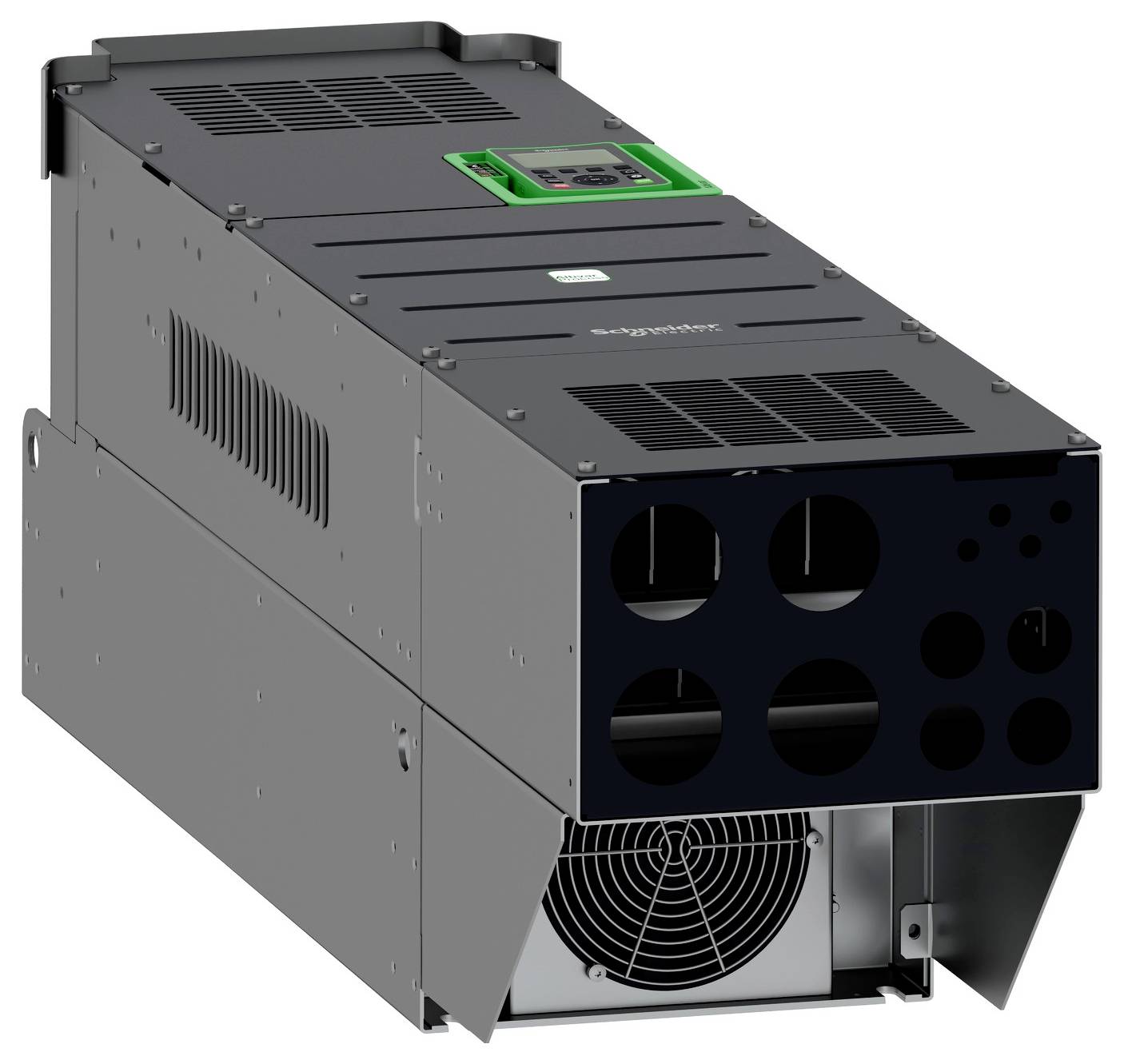

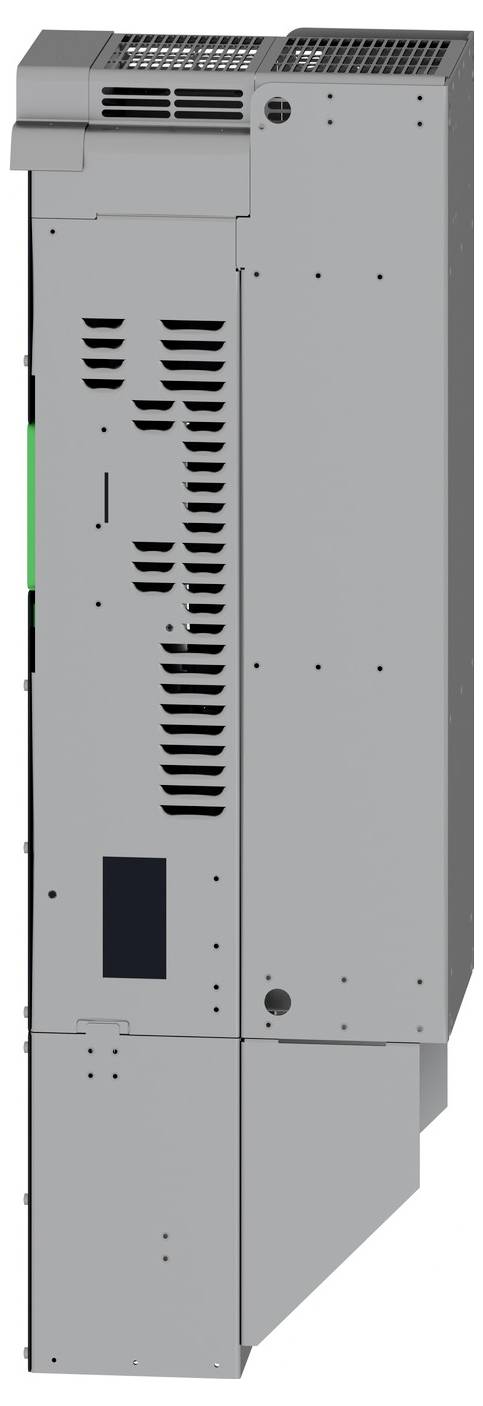

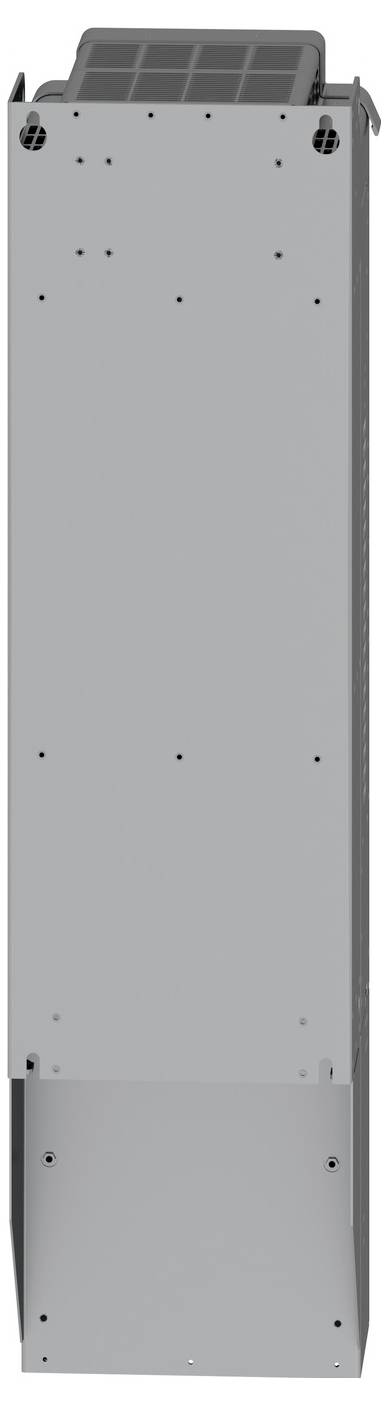

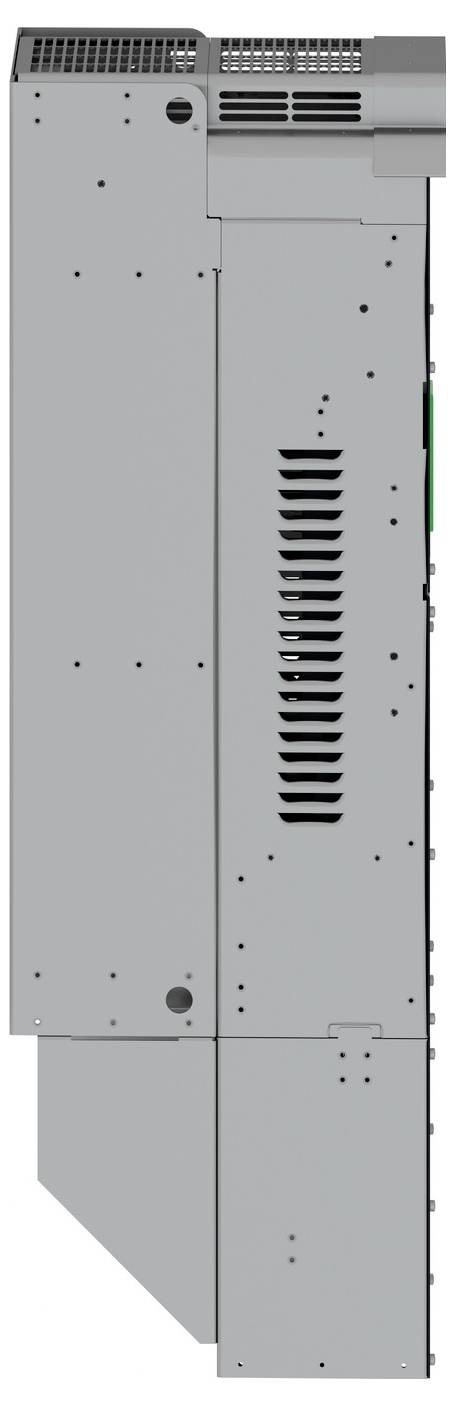

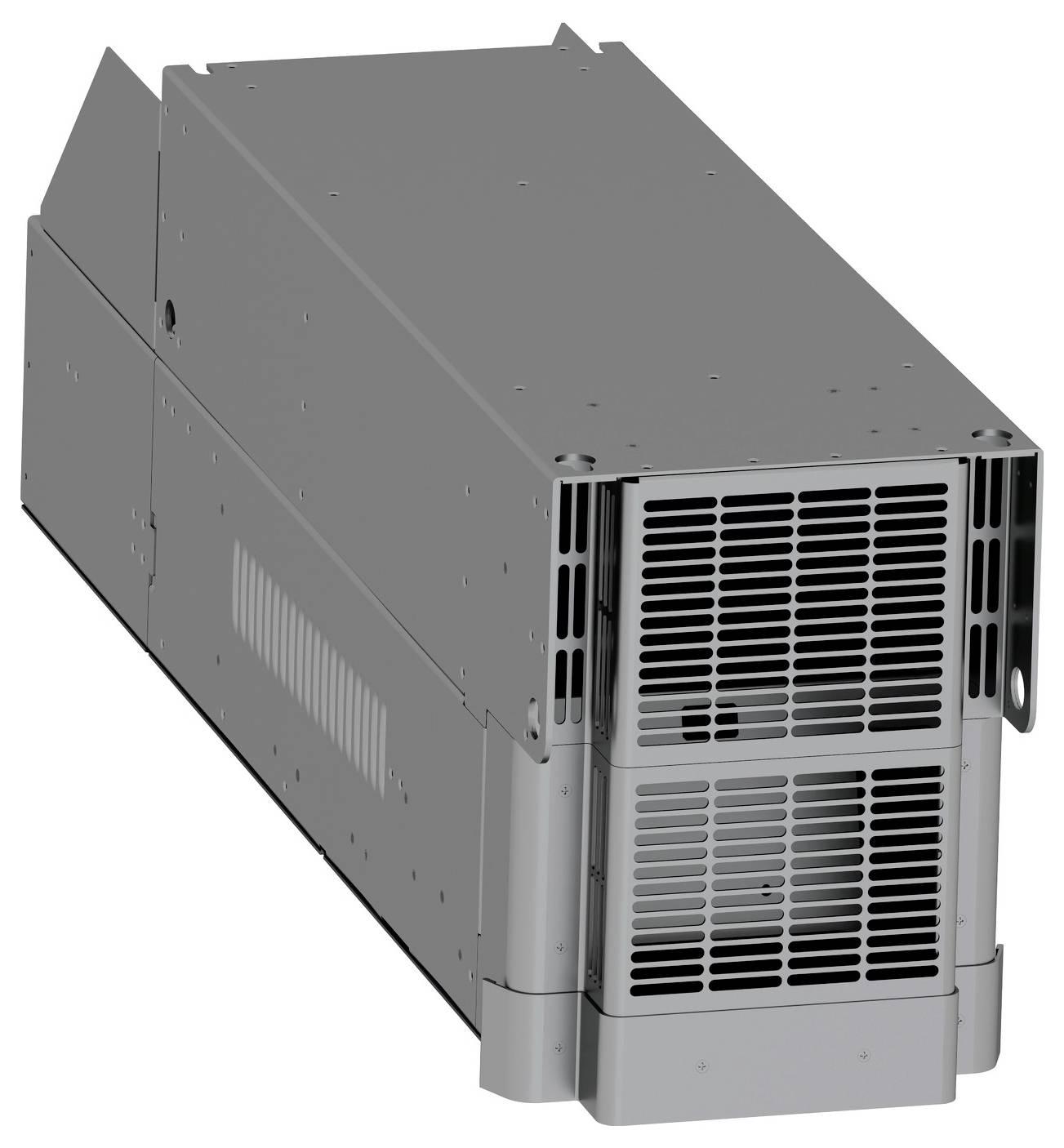

Schneider Electric menič frekvencie ATV630C11N4 110 kW 3fázový
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (10 739,00 € / kus)
10 739,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Možnosť 4-kvadrantovej prevádzky: áno
- Počet analógových výstupov: 2
- Počet analógových vstupov: 3
- Počet digitálnych výstupov: 0
- Počet digitálnych vstupov: 6
- Počet hardvérových rozhraní priemyselného Ethernetu: 1
- Počet paralelných hardvérových rozhraní: 0
- Počet sériových hardvérových rozhraní RS-232: 0
- Počet sériových hardvérových rozhraní RS-422: 0
- Počet sériových hardvérových rozhraní RS-485: 1
- Počet sériových hardvérových rozhraní TTY: 0
- Počet ďalších hardvérových rozhraní: 0
- Počet hardvérových rozhraní USB: 0
- Počet rozhraní PROFINET: 0
- Typ meniča: U-invertor
- Počet výstupných fáz: 3
- Integrovaný brzdový striedač: nie
- Počet vstupných fáz: 3
- Povolené na použitie v priemyselnom prostredí: áno
- Povolené použitie v obytných a komerčných priestoroch: áno
- Maximálny výstupný výkon pri lineárnom zaťažení pri menovitom výstupnom napätí: 110 kW
- Maximálny výstupný výkon na druhej mocnine. Zaťaženie pri menovitom výstupnom napätí: 110 kW
- Maximálna výstupná frekvencia: 500 Hz
- Maximálne výstupné napätie: 480 V
- S ovládacím prvkom: áno
- S optickým rozhraním: áno
- S pripojením k PC: nie
- Menovitý výstupný prúd I2N: 211 A
- Frekvencia siete: 50/60 Hz
- Sieťové napätie: 380 – 480 V
- Relatívna symetrická tolerancia sieťovej frekvencie: 5 %
- Relatívna symetrická tolerancia sieťového napätia: 10 %
- Podporuje protokol pre AS-Interface Safety at Work: nie
- Podporuje protokol pre ASI: nie
- Podporuje protokol BACnet: nie
- Podporuje CAN protokol: nie
- Podporovaný protokol pre dátovú diaľnicu: nie
- Podpora protokolu DeviceNet: áno
- Podporovaný protokol DeviceNet Safety: nie
- Podporuje protokol pre EtherNet/IP: áno
- Podporuje protokol Foundation Fieldbus: nie
- Podporuje protokol INTERBUS: nie
- Podporuje protokol INTERBUS-Safety: nie
- Podporuje protokol KNX: nie
- Podporuje protokol pre LON: nie
- Podporuje protokol Modbus: áno
- Podporuje protokol PROFIBUS: áno
- Podporuje protokol pre PROFINET CBA: nie
- Podporovaný protokol pre PROFINET IO: áno
- Podporovaný protokol PROFIsafe: nie
- Podporuje protokol SafetyBUS p: nie
- Podporuje protokol pre SERCOS: nie
- Podporuje protokol pre iné zbernicové systémy: nie
- Podporovaný protokol pre SUCONET: nie
- Podporuje protokol TCP/IP: áno
- Kategória výrobku
menič frekvencie
- Výstupný výkon (max.)
110 kW
- Sieť
3fázový
- Hĺbka
390 mm
- V
852 mm
- Šírka
320 mm
IP00
- Typ
ATV630C11N4

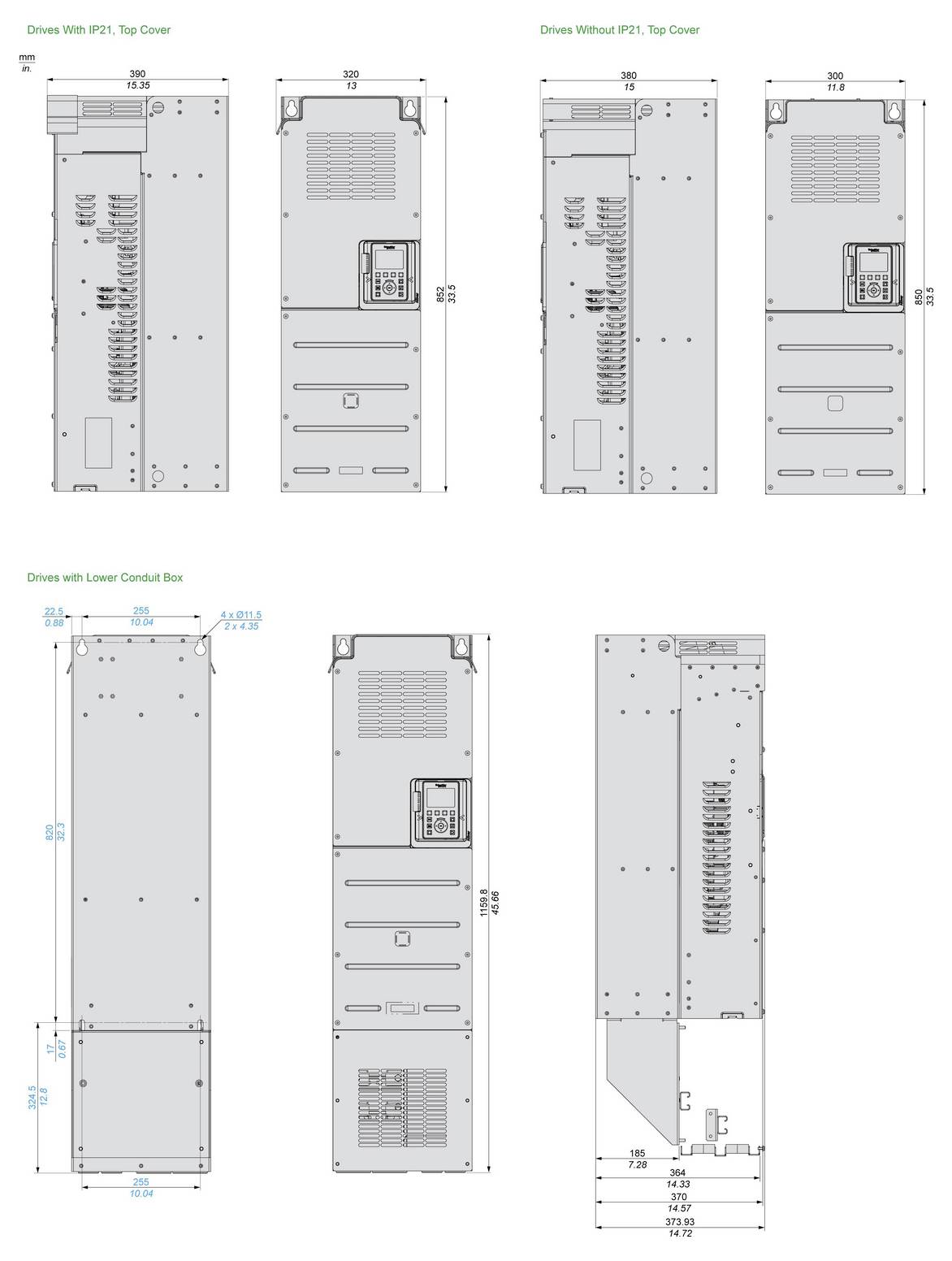

- Rozmer.
(š x v x h) 320 x 852 x 390 mm
- Číslo výrobcu
ATV630C11N4
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3763343 Schneider Electric menič frekvencie ATV630C11N4 110 kW 3fázový
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3763343 Schneider Electric menič frekvencie ATV630C11N4 110 kW 3fázový
Návod na obsluhu a bezpečnostné pokyny 3763343 Schneider Electric menič frekvencie ATV630C11N4 110 kW 3fázový
Popis

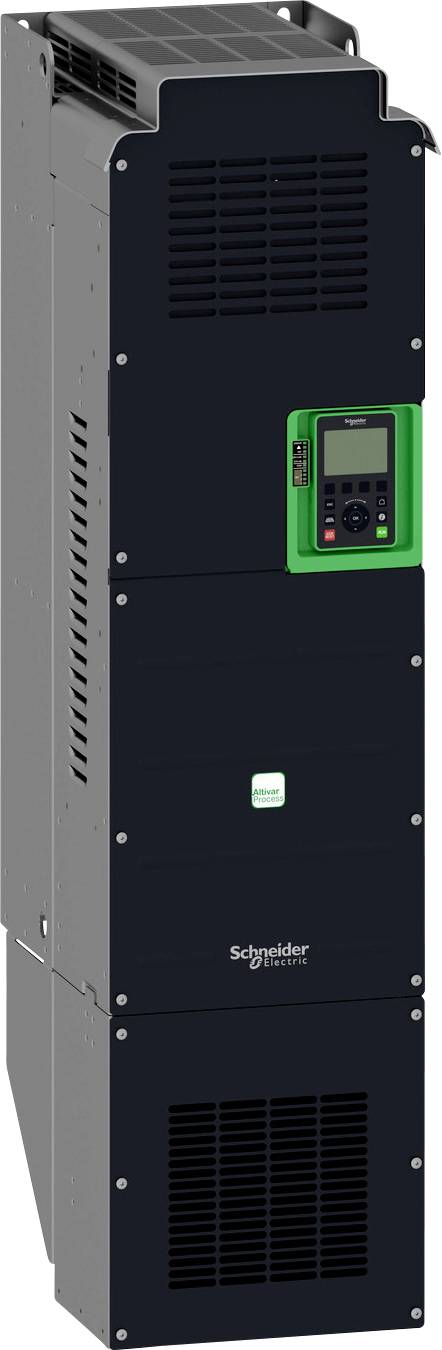

Frekvenčný menič Altivar 600 – menič na prevádzku a ochranu čerpadiel. Frekvenčný menič ATV630, 380 – 440 V, IP21, v súlade s UL typ 1. Rozmery 320 x 852 x 390 / 320 x 1157 x 390 mm, výkon 110 kW. Výstupná frekvencia 0,1 – 500 Hz. Preťaženie v normálnej prevádzke 110 % počas 60 s, preťaženie v režime vysokého preťaženia 150 % počas 60 s (pri znížení o jednu výkonnostnú triedu). Typy riadenia: Asynchrónne motory, konštantný krútiaci moment, variabilný krútiaci moment, režim optimalizovaného krútiaceho momentu, synchrónny motor s PM, motor (s permanentnými magnetmi). Integrovaná bezpečnostná funkcia STO (Bezpečné vypnutie krútiaceho momentu) SIL3. Počet integrovaných analógových vstupov/výstupov: 3. Analógové výstupy 2. Digitálne vstupy 8. Reléové výstupy 3. Integrovaná komunikácia Modbus/TCP, sériové rozhranie Modbus. Konfiguračné a ovládacie prvky: Decentralizovaný grafický operátorský terminál, integrovaný webový server, DTM (Device Type Manager), softvér SoMove. Voliteľné rozširujúce karty I/O, karty reléových výstupov. Voliteľné komunikačné karty (EtherNet/IP a Modbus/TCP s dvoma portami, CANopen Daisy Chain RJ45, Sub-D a skrutkové svorky, ProfiNet, Profibus DP V1 a DeviceNet).
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Pozor!
Silnoprúdový prietokový ohrievač vody:
Prevádzka tohto prietokového ohrievača vody vyžaduje pripojenie vysokého napätia (trojfázové pripojenie na striedavý prúd).
Pripojenie a montáž silnoprúdového prietokového ohrievača vody si vyžaduje súhlas prevádzkovateľa siete; okrem iného to môže vykonať len prevádzkovateľ siete alebo inštalačná firma zapísaná v zozname inštalatérov prevádzkovateľa siete.
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
