Name: Schneider Electric servomotor SH30553P1AA4000 SH30553P1AA4000 1.05 Nm
Brand: Schneider Electric
SKU: 3756880
Availability: BackOrder

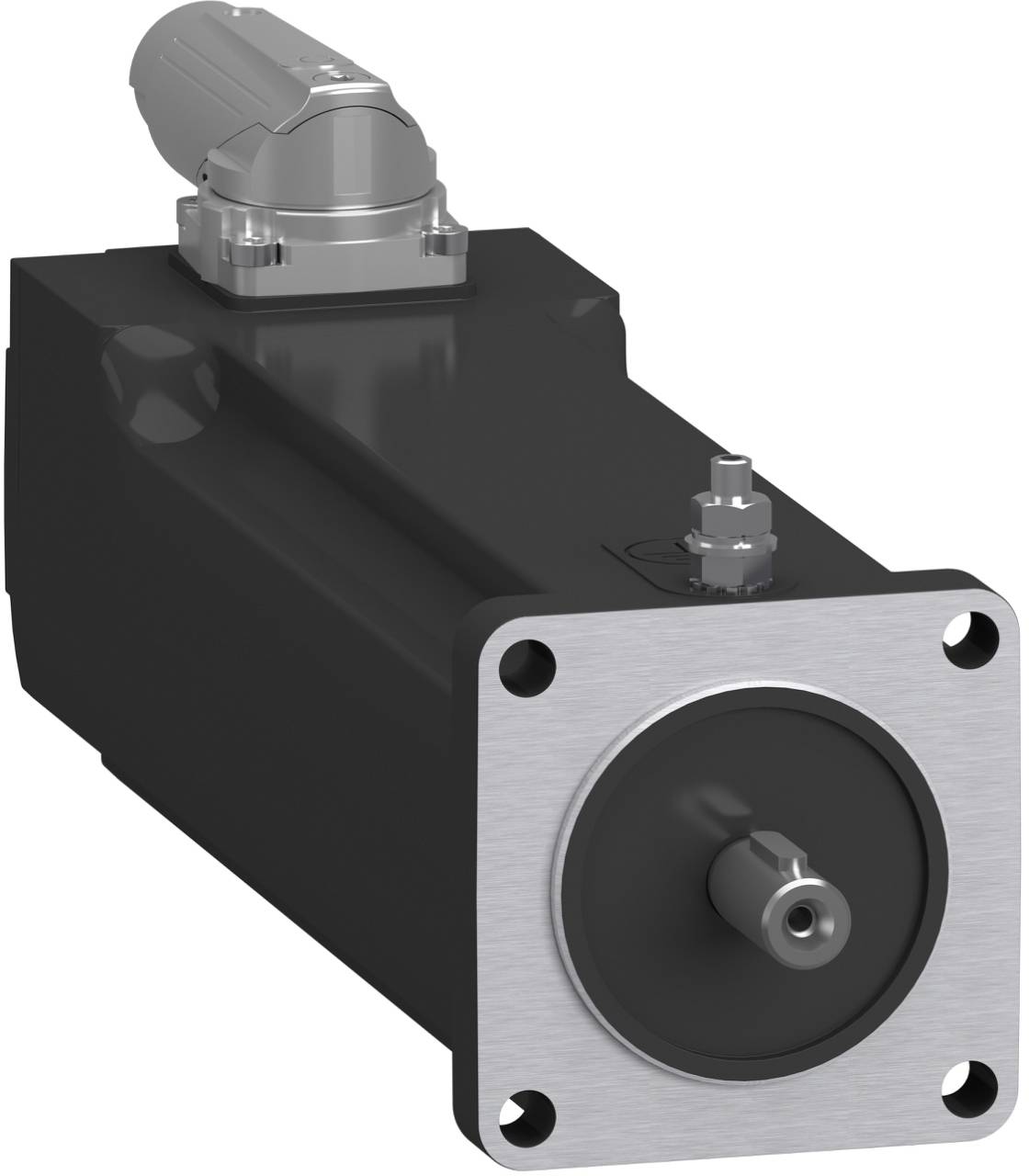

Schneider Electric servomotor SH30553P1AA4000 SH30553P1AA4000 1.05 Nm-0

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Čoskoro k dispozícii

Počet

Celkom (1 925,00 € / kus)

1 925,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Počet fáz: 3
Prevedenie konca hriadeľa: iné
Dizajn: iný
Zaťažovací cyklus: iný
Menovitá frekvencia: 50 – 60 Hz
Menovité napätie: 230 V
Prevádzková teplota: -15-120 °C
Vhodné pre reguláciu frekvencie: nie
Vnútorná bezpečnosť (IS): bez
Trieda izolácie podľa IEC: iná
Pomer klopného momentu: 3,5
Spôsob chladenia: iný
S ochranou proti kondenzácii: nie
S rezistorom s kladným teplotným koeficientom (PTC): nie
S odporovým teplomerom (RTD): nie
Trieda energetickej účinnosti motora: iná
Typ napätia: AC
Materiál krytu: iný
Preťažiteľnosť: nie

Kategória výrobku: servomotor

Miera príruby: 55 mm

Brzdný moment: 1.05 Nm

Číslo výrobcu: SH30553P1AA4000

Typ: SH30553P1AA4000

Fáza: 3

Menovitý otáčavý moment: 1.05 Nm

Menovitý výkon: 0.68 kW

: IP65

Max. okolitá teplota: 120 °C

Min. okolitá teplota: -15 °C

Prevedenie: Other

Pólov: 3

: Other

: AC

: 230 V

: 3

: Other

: 3

: Other

: 50-60 Hz

: -15-120 °C

: IP65

: Other

: 3.5

: NIE

: NIE

: None

: NIE

: Other

: Other

: Other

: NIE

: Other

: NIE

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3756880 Schneider Electric servomotor SH30553P1AA4000 SH30553P1AA4000 1.05 Nm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3756880 Schneider Electric servomotor SH30553P1AA4000 SH30553P1AA4000 1.05 Nm

Popis

Servomotor Lexium SH3 pre automatizáciu založenú na pohybe s PacDrive 3. Táto séria striedavých servomotorov sa vyznačuje nízkym momentom zotrvačnosti rotora, čo umožňuje vysokú akceleráciu pre dynamické aplikácie. Vďaka technológii navíjania sa dosahuje vyššia hustota výkonu v kompaktnom prevedení. Toto servo má rozmer príruby 55 mm a dĺžku motora 3 stĺpce. Jeho vinutie je optimalizované pre krútiaci moment a rýchlosť. Má trvalý krútiaci moment pri zastavení 1,05 Nm a maximálny krútiaci moment 3,5 Nm. Menovité otáčky závislé od napätia dosahujú 8000 ot./min pri menovitom výkone až 0,68 kW. Koniec hriadeľa je vybavený kľúčom. Absolútny enkodér je navrhnutý ako jednootáčkový enkodér s vysokým rozlíšením 18 bitov a prenosom cez DSL. Nemá integrovanú prídržnú brzdu. Pripojenie sa vykonáva pomocou hybridného kábla pre OMC (One-Motor-Cable) s konektorom M17 k príslušným servopohonom Lexium 62. Hriadeľ má stupeň krytia IP54 a puzdro má stupeň krytia IP65.

Tento text bol preložený strojovo.
