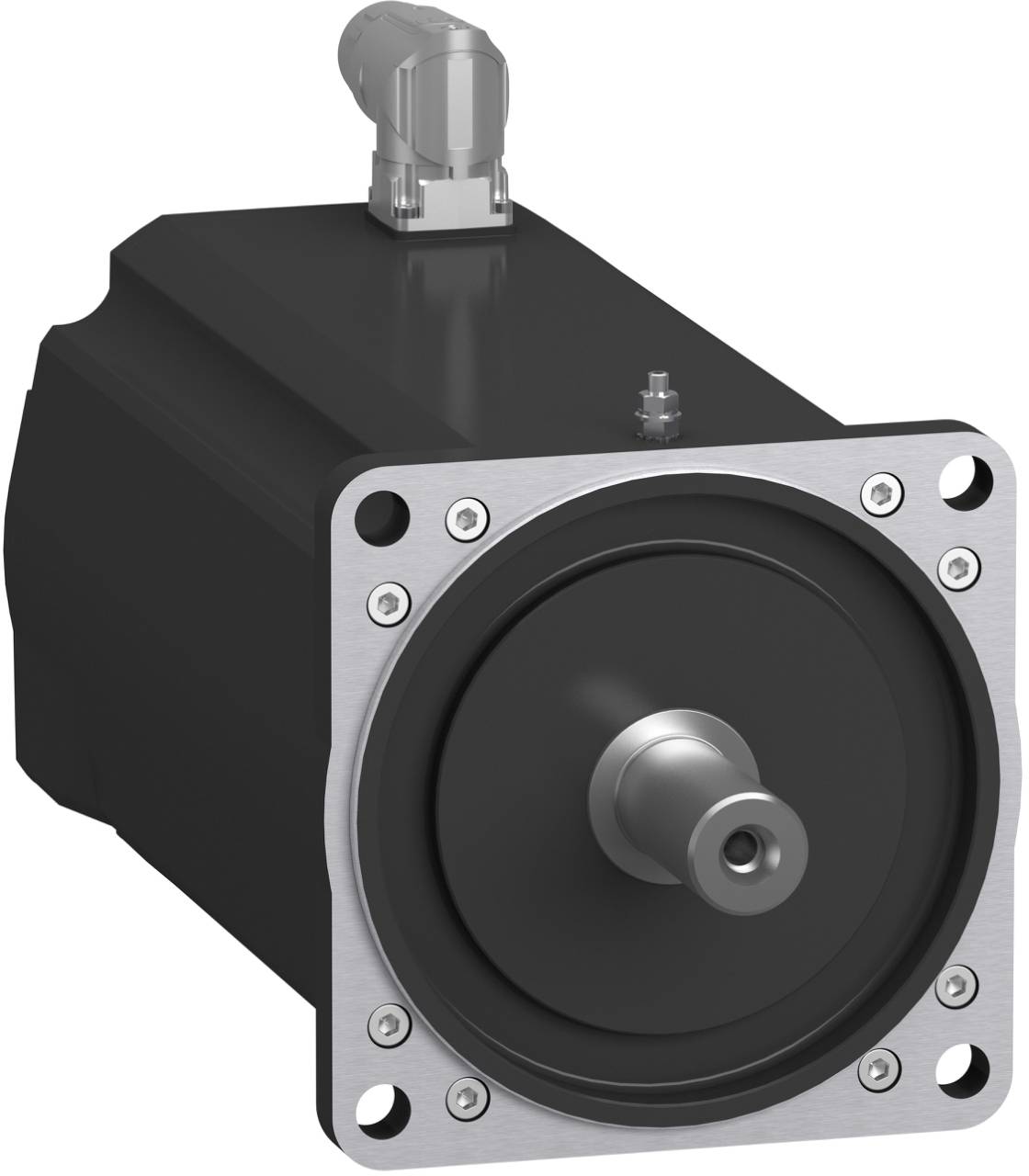

Name: Schneider Electric servomotor SH31401P0BF4100 SH31401P0BF4100 11.1 Nm
Brand: Schneider Electric
SKU: 3756988
Availability: BackOrder

Schneider Electric servomotor SH31401P0BF4100 SH31401P0BF4100 11.1 Nm-0

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Čoskoro k dispozícii

Počet

Celkom (5 159,00 € / kus)

5 159,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Počet fáz: 3
Prevedenie konca hriadeľa: iné
Dizajn: iný
Zaťažovací cyklus: iný
Menovitá frekvencia: 50 – 60 Hz
Menovité napätie: 230 V
Prevádzková teplota: -15-120 °C
Vhodné pre reguláciu frekvencie: nie
Vnútorná bezpečnosť (IS): bez
Trieda izolácie podľa IEC: iná
Pomer klopného momentu: 27
Spôsob chladenia: iný
S ochranou proti kondenzácii: nie
S rezistorom s kladným teplotným koeficientom (PTC): nie
S odporovým teplomerom (RTD): nie
Trieda energetickej účinnosti motora: iná
Typ napätia: AC
Materiál krytu: iný
Preťažiteľnosť: nie

Kategória výrobku: servomotor

Miera príruby: 140 mm

Brzdný moment: 11.1 Nm

Číslo výrobcu: SH31401P0BF4100

Typ: SH31401P0BF4100

Fáza: 3

Menovitý výkon: 2.9 kW

: IP65

Max. okolitá teplota: 120 °C

Min. okolitá teplota: -15 °C

Prevedenie: Other

Pólov: 5

: Other

: AC

: 230 V

: 3

: Other

: 5

: Other

: 50-60 Hz

: -15-120 °C

: IP65

: Other

: 27

: NIE

: NIE

: None

: NIE

: Other

: Other

: Other

: NIE

: Other

: NIE

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3756988 Schneider Electric servomotor SH31401P0BF4100 SH31401P0BF4100 11.1 Nm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3756988 Schneider Electric servomotor SH31401P0BF4100 SH31401P0BF4100 11.1 Nm

Popis

Servomotor Lexium SH3 pre automatizáciu založenú na pohybe s PacDrive 3. Táto séria striedavých servomotorov sa vyznačuje nízkym momentom zotrvačnosti rotora, čo umožňuje vysokú akceleráciu pre dynamické aplikácie. Vďaka technológii navíjania sa dosahuje vyššia hustota výkonu v kompaktnom prevedení. Toto servo má rozmer príruby 140 mm a dĺžku motora 1 stĺpik. Jeho vinutie je optimalizované pre krútiaci moment a rýchlosť. Má trvalý krútiaci moment 11,1 Nm a maximálny krútiaci moment 27 Nm. Menovité otáčky závislé od napätia dosahujú 3000 ot./min pri menovitom výkone až 2,9 kW. Koniec hriadeľa je navrhnutý ako hladký hriadeľ. Absolútny enkodér je navrhnutý ako viacotáčkový s vysokým rozlíšením 18 bitov a prenosom cez DSL. Je integrovaná prídržná brzda. Pripojenie sa vykonáva pomocou hybridného kábla pre OMC (One-Motor-Cable) s konektorom M40 k príslušným servopohonom Lexium 62. Hriadeľ a puzdro majú stupeň ochrany IP65.

Tento text bol preložený strojovo.
