Name: Schneider Electric servomotor SH31402P1AA4000 SH31402P1AA4000
Brand: Schneider Electric
SKU: 3756938
Availability: BackOrder

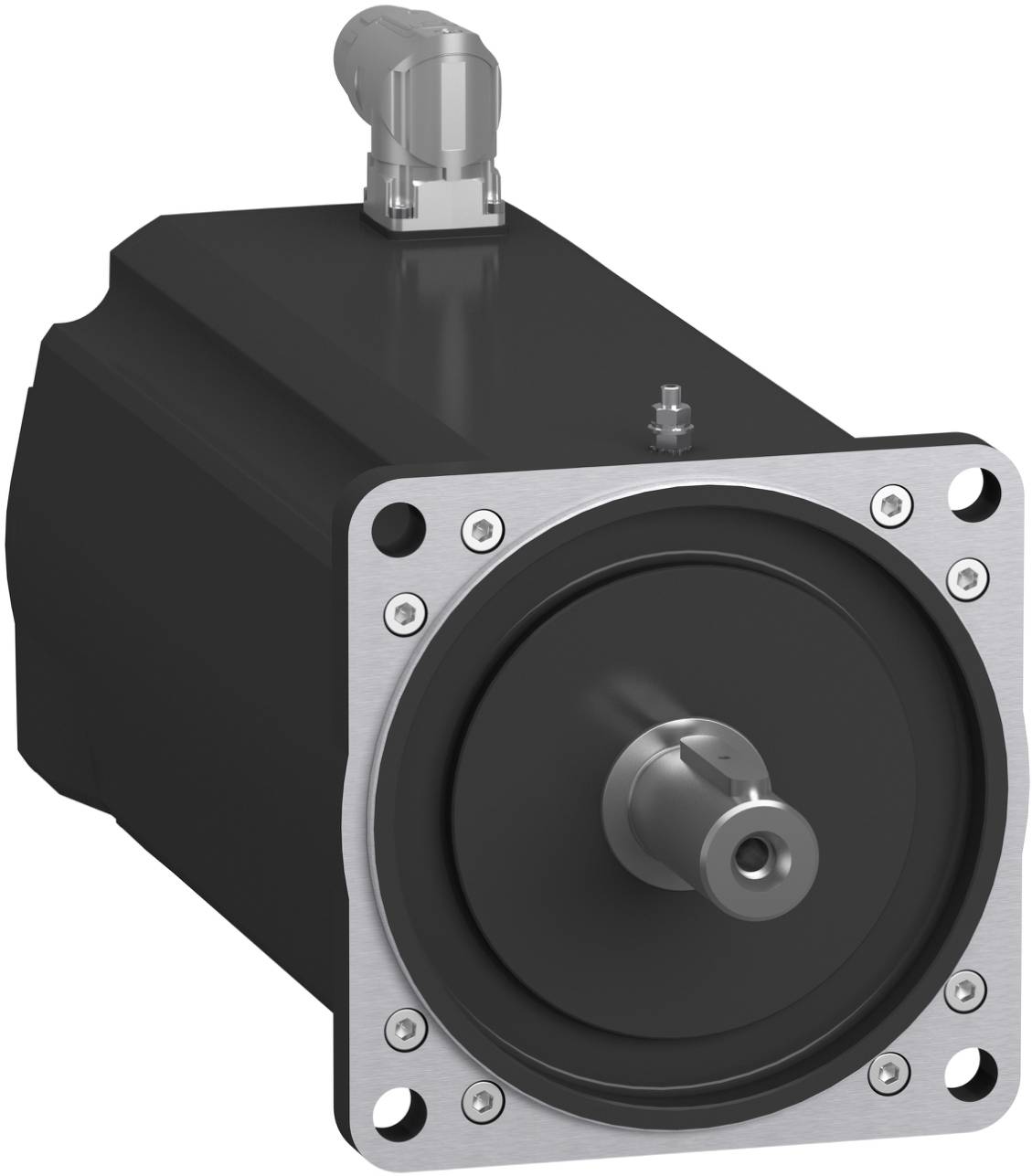

Schneider Electric servomotor SH31402P1AA4000 SH31402P1AA4000-0

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Čoskoro k dispozícii

Počet

Celkom (4 005,00 € / kus)

4 005,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Počet fáz: 3
Prevedenie konca hriadeľa: iné
Dizajn: iný
Zaťažovací cyklus: iný
Menovitá frekvencia: 50 – 60 Hz
Menovité napätie: 230 V
Prevádzková teplota: -15-120 °C
Vhodné pre reguláciu frekvencie: nie
Vnútorná bezpečnosť (IS): bez
Trieda izolácie podľa IEC: iná
Pomer klopného momentu: 60,1
Spôsob chladenia: iný
S ochranou proti kondenzácii: nie
S rezistorom s kladným teplotným koeficientom (PTC): nie
S odporovým teplomerom (RTD): nie
Trieda energetickej účinnosti motora: iná
Typ napätia: AC
Materiál krytu: iný
Preťažiteľnosť: nie

Kategória výrobku: servomotor

Číslo výrobcu: SH31402P1AA4000

Typ: SH31402P1AA4000

: IP65

Prevedenie: Other

Pólov: 5

: Other

: AC

: 230 V

: 3

: Other

: 5

: Other

: 50-60 Hz

: -15-120 °C

: IP65

: Other

: 60.1

: NIE

: NIE

: None

: NIE

: Other

: Other

: Other

: NIE

: Other

: NIE

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3756938 Schneider Electric servomotor SH31402P1AA4000 SH31402P1AA4000

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3756938 Schneider Electric servomotor SH31402P1AA4000 SH31402P1AA4000

Popis

Servomotor Lexium SH3 pre automatizáciu založenú na pohybe s PacDrive 3. Táto séria striedavých servomotorov sa vyznačuje nízkym momentom zotrvačnosti rotora, čo umožňuje vysokú akceleráciu pre dynamické aplikácie. Vďaka technológii navíjania sa dosahuje vyššia hustota výkonu v kompaktnom prevedení. Toto servo má rozmer príruby 140 mm a dĺžku motora 2 stĺpce. Jeho vinutie je optimalizované pre krútiaci moment a rýchlosť. Má trvalý krútiaci moment 19,5 Nm a maximálny krútiaci moment 60,1 Nm. Menovité otáčky závislé od napätia dosahujú 3000 ot./min pri menovitom výkone až 3,9 kW. Koniec hriadeľa je vybavený kľúčom. Absolútny enkodér je navrhnutý ako jednootáčkový enkodér s vysokým rozlíšením 18 bitov a prenosom cez DSL. Nemá integrovanú prídržnú brzdu. Pripojenie sa vykonáva pomocou hybridného kábla pre OMC (One-Motor-Cable) s konektorom M40 k príslušným servopohonom Lexium 62. Hriadeľ má stupeň krytia IP54 a puzdro má stupeň krytia IP65.

Tento text bol preložený strojovo.
