Name: Siemens 3RA2328-8XE30-1BB4 reverzné kombinovaný stýkač 3 spínacie 18.5 kW 690 V/AC 27 A s pomocným kontaktom Vhodné pre
Brand: Siemens
SKU: 1751369
Availability: BackOrder

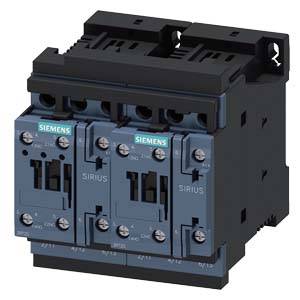

Dva vedľajšie elektrické stýkače Siemens s nápisom 'SIRIUS', namontované v jednom kryte.

Otvorená rozvádzačová skriňa s viacerými policami, na ktorých sú usporiadané elektronické komponenty a káble. Dvere sú úplne otvorené.

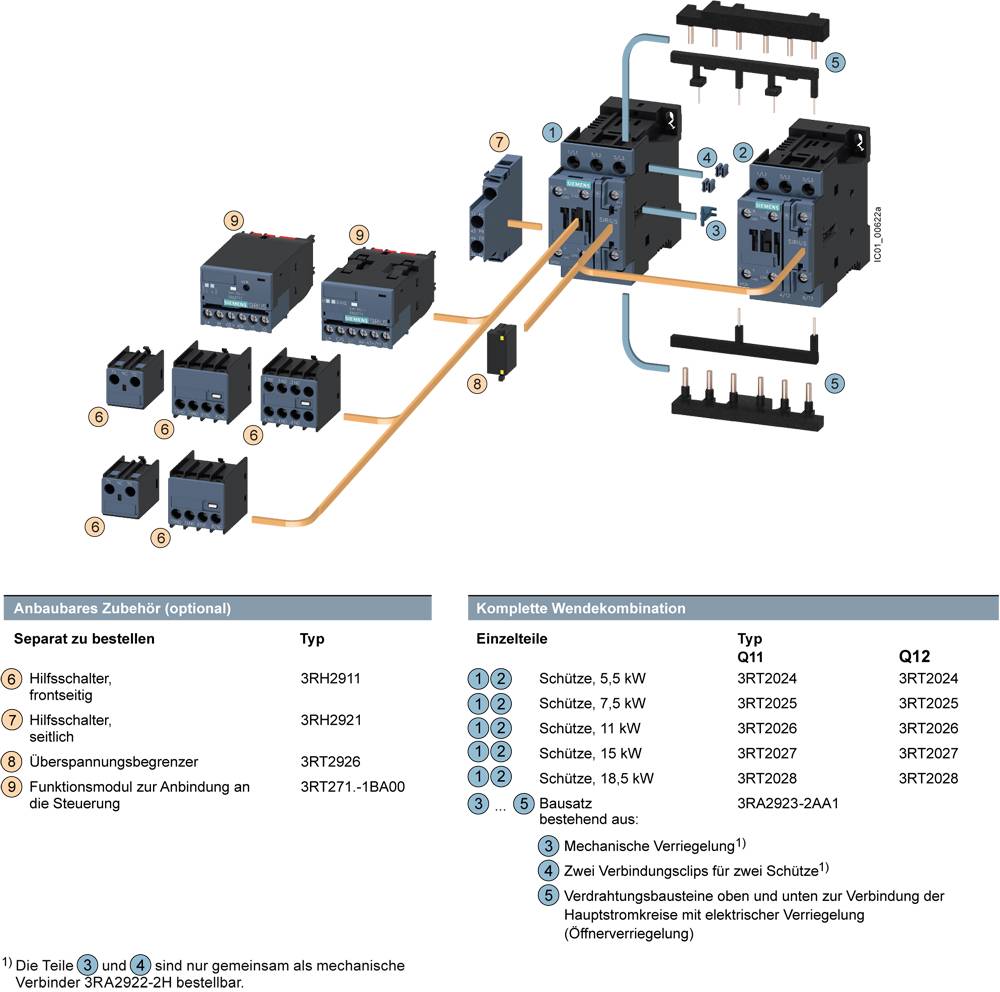

Kompletná reverzná kombinácía so stýkačmi a príslušenstvom. Hlavný stýkač (5,5 kW a 7,5 kW). Príslušenstvo sa dá objednať samostatne a voliteľne.

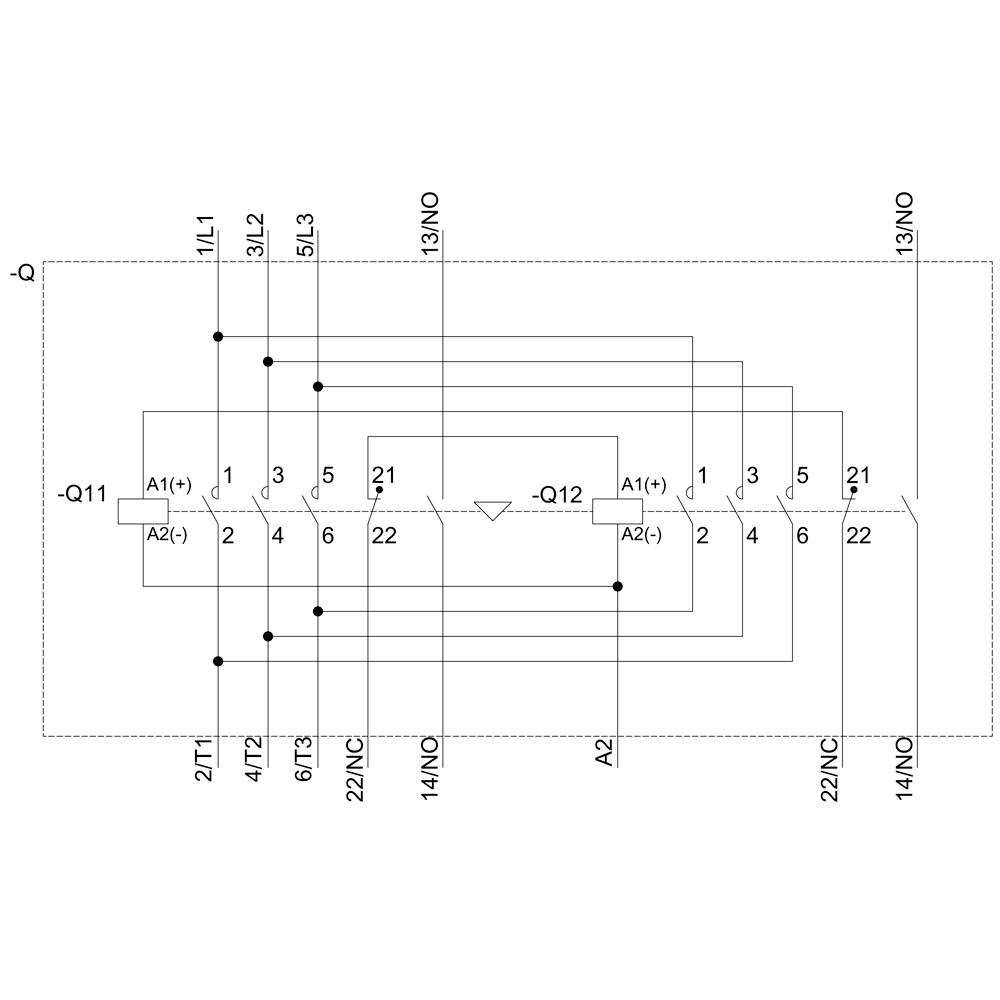

Elektrické schéma s dvomi relé. Zobrazuje prepojenia medzi svorkami 1L1, 3L2, 5L3 a výstupmi -Q11, -Q12. Označené 22/NC a 14/NO.

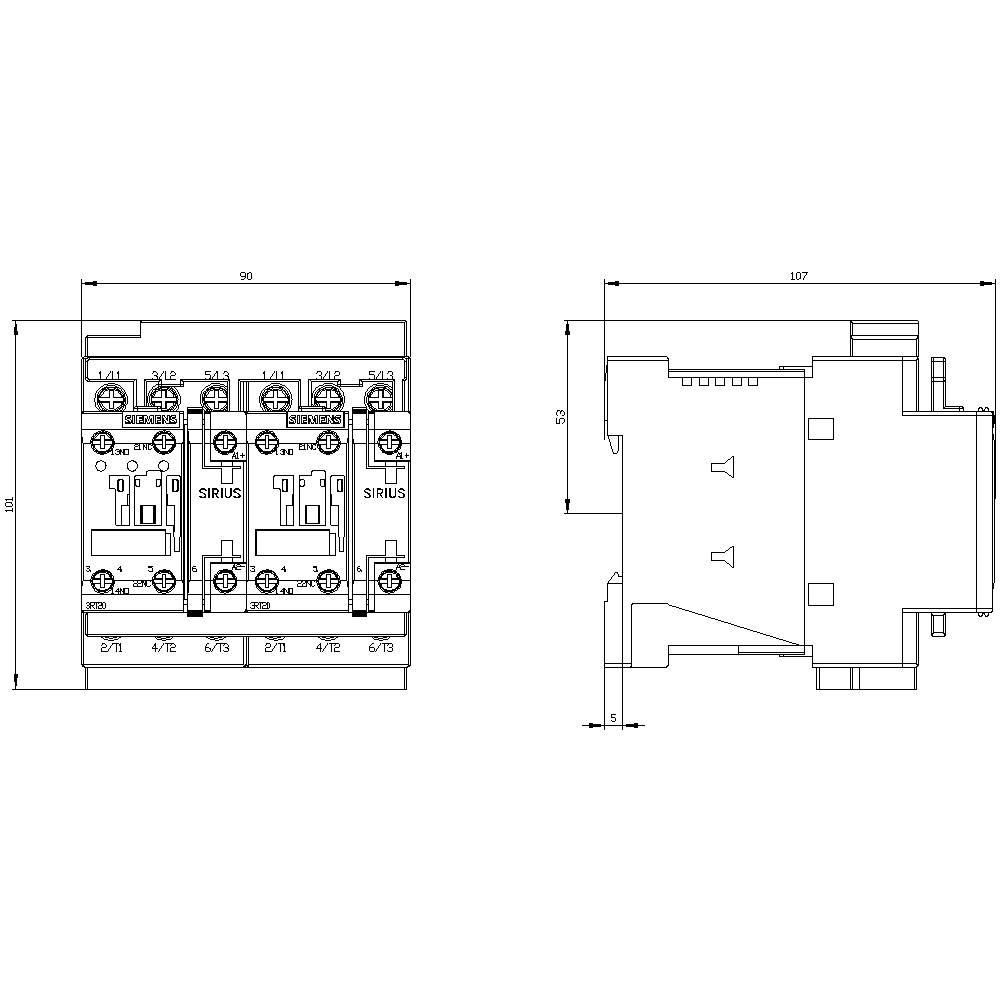

Technický výkres elektrického stykačového schématu. Vľavo: pohľad spredu s prípojkami a popisom. Vpravo: pohľad z boku s rozmermi.

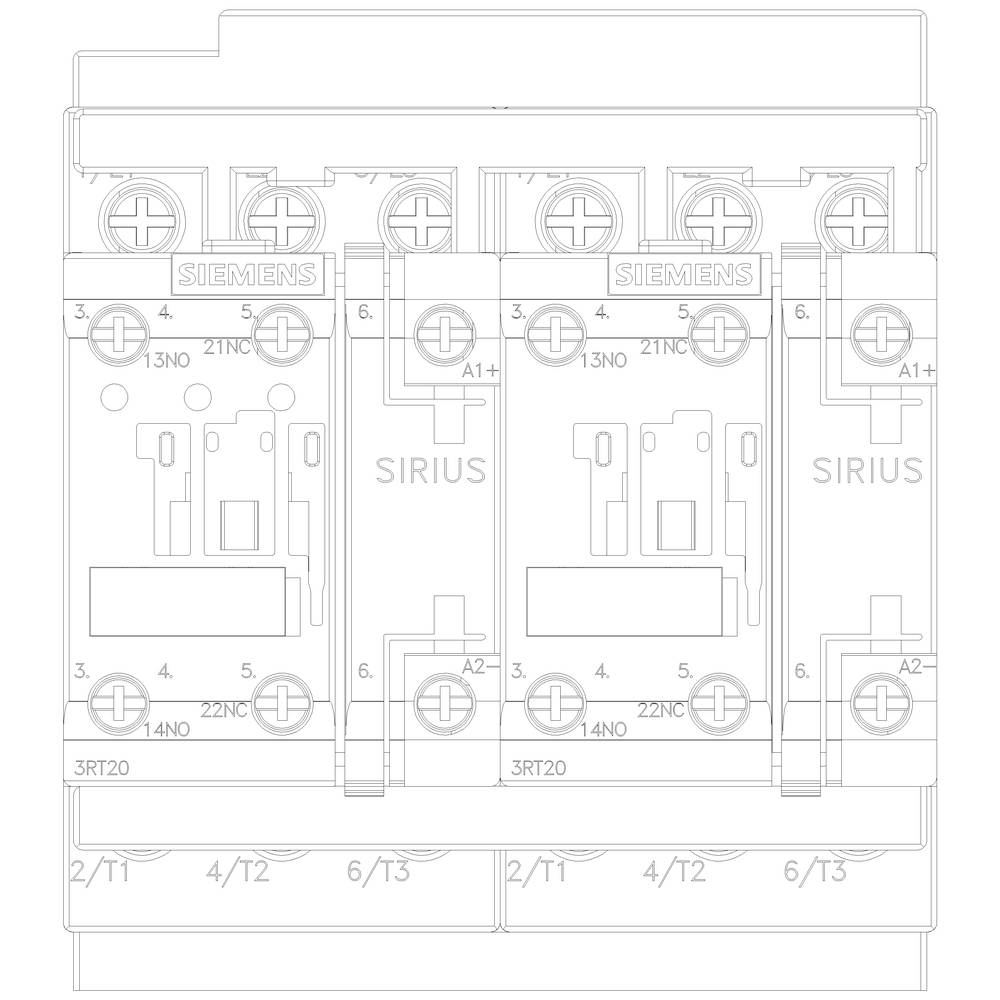

Schéma zapojenia trojitého elektrického stykačového modulu 'Siemens Sirius', zobrazuje zapojenie a pripojovacie svorky.

1/6

Ilustračný obrázok

Kategória výrobku

reverzné kombinovaný stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Zaťažovací prúd

27 A

Výkon

18.5 kW

Datasheety: (PDF)

Doručenie: Št 26. 11.

Počet

Celkom (455,00 € / kus)

455,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Cúvacia kombinácia s I / O-Link, AC3, 18,5kW / 400V, DC24V 3pol. S0

Dodatočné informácie:

Technické parametre

Typ napätia: DC
Prierez vodiča, jeden alebo viacžilový: 10 mm²
Prierez vodiča, lanko: 10 mm²

Druh obalu: Piece

Kategória výrobku: reverzné kombinovaný stýkač

Typ: 3RA2328-8XE30-1BB4

Konštrukčná veľkosť: S0

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Pomocný kontakt: 2 spínacie

Menovité napätie: 690 V/AC

Riadiace napätie (min.): 24 V/DC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 - 24 V/DC

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 38 A

Zaťažovací prúd: 27 A

: 18.5 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s pomocným kontaktom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 90 mm

V: 101 mm

Hĺbka: 107 mm

Rozmer.: (š x v x h) 90 x 101 x 107 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: Reversing contactor

: 18.5 kW

: 3

: 0

: 38 A

: IP20

: Screw connection

: DC

: Other

: 18.38746875

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Výkon

Počet pólov

Kategória výrobku

Menovité napätie

Zaťažovací prúd

Siemens 3RA2315-8XB30-1AB0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744500

Doručenie: Po 9. 11.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RA2315-8XB30-1AF0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1704758

Doručenie: Po 9. 11.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

119,99 €^*

Siemens 3RA2315-8XB30-1AH0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744501

Doručenie: Po 9. 11.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RA2315-8XB30-1AK6 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1699327

Doručenie: Po 9. 11.

Conrad Electronic

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RA2315-8XB30-1AP0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1702108

Doručenie: Št 5. 11.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

104,99 €^*

Siemens 3RA2315-8XB30-1BB4 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1699328

Doručenie: Št 5. 11.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

124,99 €^*

Siemens 3RA2315-8XB30-1BW4 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1699329

Doručenie: Po 9. 11.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

124,99 €^*

Siemens 3RA2315-8XB30-2AB0 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744502

Doručenie: Po 9. 11.

Conrad Electronic

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RA2315-8XB30-2AF0 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744503

Doručenie: Po 9. 11.

Conrad Electronic

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RA2315-8XB30-2AH0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744504

Doručenie: Po 9. 11.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Na stiahnutie

Datasheet

Datasheet 1751369 Siemens 3RA2328-8XE30-1BB4 reverzné kombinovaný stýkač 3 spínacie 18.5 kW 690 V/AC 27 A s pomocným kontaktom Vhodné pre

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1751369 Siemens 3RA2328-8XE30-1BB4 reverzné kombinovaný stýkač 3 spínacie 18.5 kW 690 V/AC 27 A s pomocným kontaktom Vhodné pre

Popis

Kombinácia reverzácie pre 3RA27 AC3 18,5 kW / 400 V, 24 V DC 3-pólová, skrutkové pripojenie veľkosti S0, integrované elektrické a mechanické blokovanie 2 S, s kohútikom napätia Reverzná kombinácia SIRIUS 3RA23 na spínanie motorov vrátane zmeny smeru otáčania.
Kombinácia cúvania 3RA23 je testovaná a vo výrobe namontovaná kombinácia dvoch stýkačov 3RT2 rovnakého výkonu, ktoré sú už zapojené a sú mechanicky a elektricky prepojené. Sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a pripravené na IE3 / IE4.
Kombinácie cúvania 3RA23 sú k dispozícii s AC a DC ovládaním vo veľkostiach S00 až S3. Sú ponúkané v skrutkovej a pružinovej spojovacej technológii na montáž na koľajnice alebo upevnenie skrutkami.
Príslušenstvo pre stýkače 3RT2 je rovnaké pre všetky veľkosti a môže sa použiť aj pre kombinácie stykačov.
Kombinácie cúvania 3RA23 nahrádzajú osvedčenú sériu 3RA13.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.
