Siemens 3RH2140-2AP00 pomocný stýkač 4 spínacie bez LED diódy 1 ks

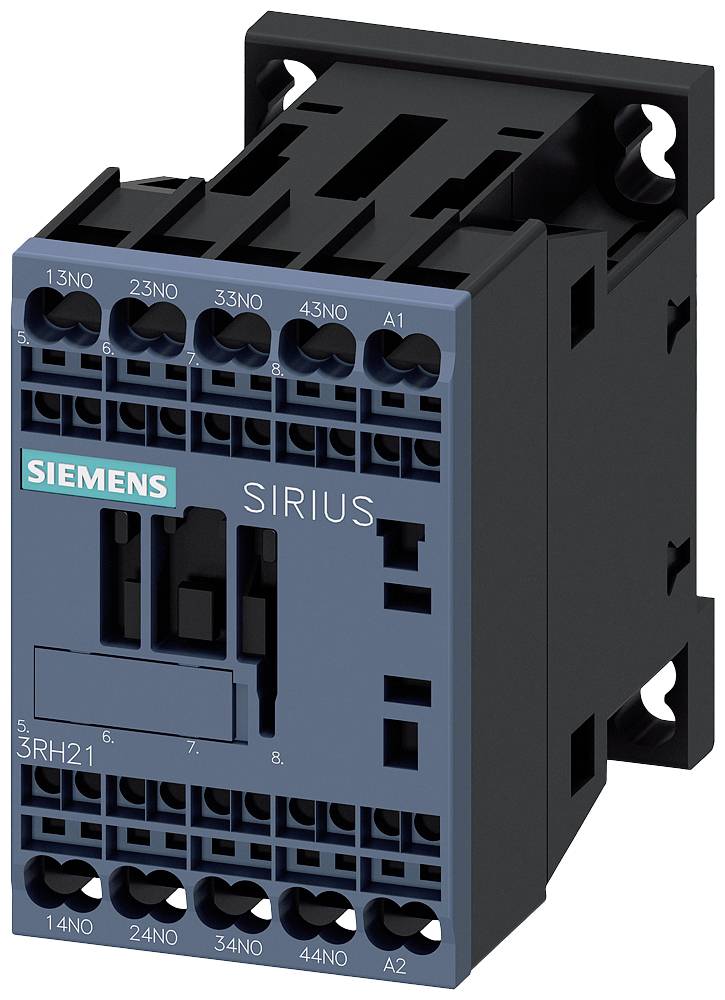

Čierne a modré elektrické stykač značky Siemens zo série Sirius, s viacerými viditelnými pripojovaciami svorkami.
Otvorená rozvodná skriňa s viacerými horizontálne usporiadanými radmi elektrických zariadení a káblov.
Diagram inštalácie pomocných spúšťačov a jednotiek väzobných funkcií s farebne kódovanými symbolmi pre komponenty a aplikácie.

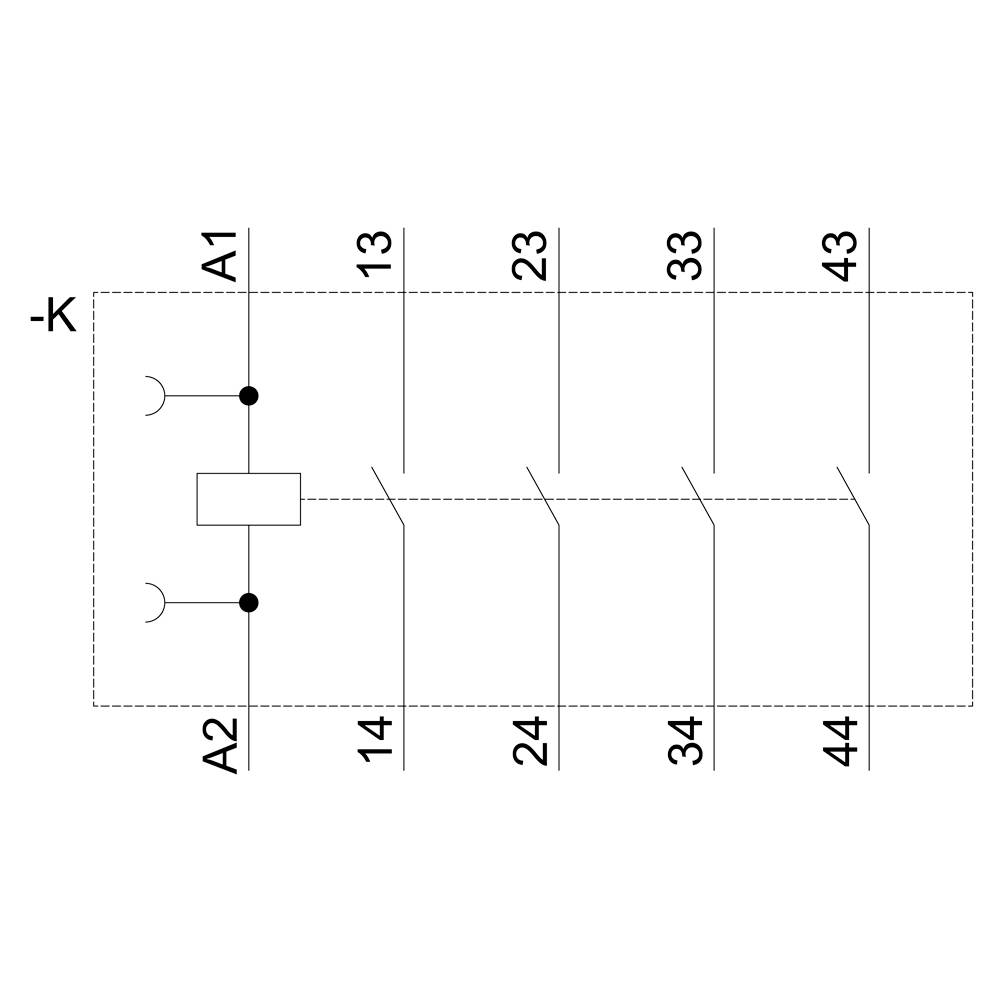

Diagram elektrického obvodu so štyrmi vertikálnymi líniami, označenými číslami 1 až 4, a horizontálnym symbolom odporu.
Technický výkres elektrického spínača, predný, bočný a horný pohľad s rozmermi uvedenými v milimetroch.

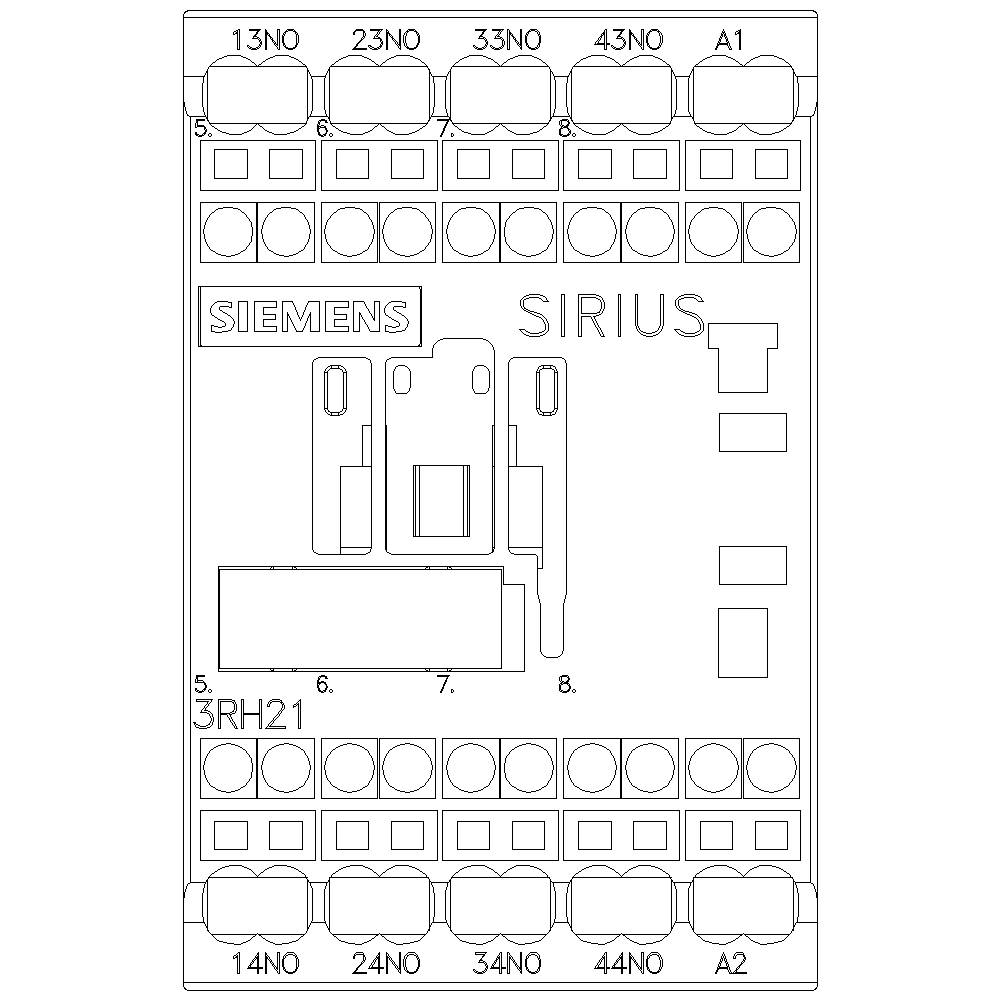

'Schéma zapojenia Siemens SIRIUS relé s označením svoriek 13NO, 23NO, 33NO, 43NO, 14NO, 24NO, 34NO, 44NO, A1, A2.'
1/6
Ilustračný obrázok
Kategória výrobku
pomocný stýkač
Počet pólov
4-pólové
Pripojenie
prípojka s pružinovým protiťahom
Typ
3RH2140-2AP00
Konštrukčná veľkosť
S00
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: Pi 30. 10.
23 Ks
Počet
Celkom (45,99 € / kus)
45,99 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Overený predajca s technickou podporou
Nahlásiť právny incident

Technické parametre

  • Typ napätia: AC
Kategória výrobku

pomocný stýkač

Typ

3RH2140-2AP00

Konštrukčná veľkosť

S00

Počet pólov

4-pólové

Typ kontaktu

4 spínacie

Pomocný kontakt

4 spínacie

Riadiace napätie (max.)

230 V/AC

Rozsah riadiaceho napätia

230 V/AC (max)

Konštantný prúd (max.)

3 A

Vhodné pre sériu

Siemens Bauform S00

Vlastnosti

bez LED diódy

Druh montáže

zaklapávacie uchytenie

upevnenie pomocou skrutiek

Pripojenie

prípojka s pružinovým protiťahom

Mechanická životnosť

30 000 000

IP20

Min. teplota

-25 °C

Max. teplota

+60 °C

Šírka

45 mm

V

70 mm

Hĺbka

73 mm

Rozmer.

(š x v x h) 45 x 70 x 73 mm

Obsah

1 ks

Spĺňa RoHS

áno

4

3 A

230-230 V

230-230 V

NIE

Spring clamp connection

AC

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 1742384 Siemens 3RH2140-2AP00 pomocný stýkač 4 spínacie bez LED diódy 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1742384 Siemens 3RH2140-2AP00 pomocný stýkač 4 spínacie bez LED diódy 1 ks

Popis

Pomocný stýkač, 4Z, AC 230 V, 50/60 Hz, veľkosť S00, pružinové pripojenie. Pomocný stýkač SIRIUS 3RH2 na spínanie riadiacich signálov v riadiacom obvode.
Stykačové relé SIRIUS 3RH2 majú štandardne označené označenia pripojenia a spoľahlivú a časovo úspornú technológiu pripojenia. Vďaka duplikácii výstupov je možné prepnúť niekoľko pomocných obvodov súčasne. Všetky kontakty sú k dispozícii aj s pozitívnym vedením pre bezpečnostné aplikácie ako varianty SUVA. Stykačové relé sú odolné voči klimatickým vplyvom, majú vysokú spoľahlivosť kontaktov a sú zodpovedajúce schválenia (napr. IEC a UL / CSA) vhodné na použitie na celom svete.
Sú k dispozícii s AC alebo DC ovládaním a sú k dispozícii so skrutkovou alebo pružinovou technológiou. Základná verzia relé stýkača je 4-pólová a je možné ju rozšíriť až na 8 pólov pomocou nacvakávacích pomocných spínačov.
Rozsiahle príslušenstvo pre stýkače 3RT2 pre veľkosti S00 až S3 je možné použiť aj pre stykačové relé 3RH2.
Relé stýkačov 3RH2 nahrádza osvedčenú sériu 3RH1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozorňujeme, že výrobok je vyrobený na mieru, a preto ho nemožno vrátiť. Osobitná objednávka, žiadne právo na odstúpenie od zmluvy.
  • Upozornenie
    V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
