Name: Siemens 3RH2911-1HA03 pomocný spínač 3 rozpínacie zásuvné Vhodné pre značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 2862273
Availability: BackOrder

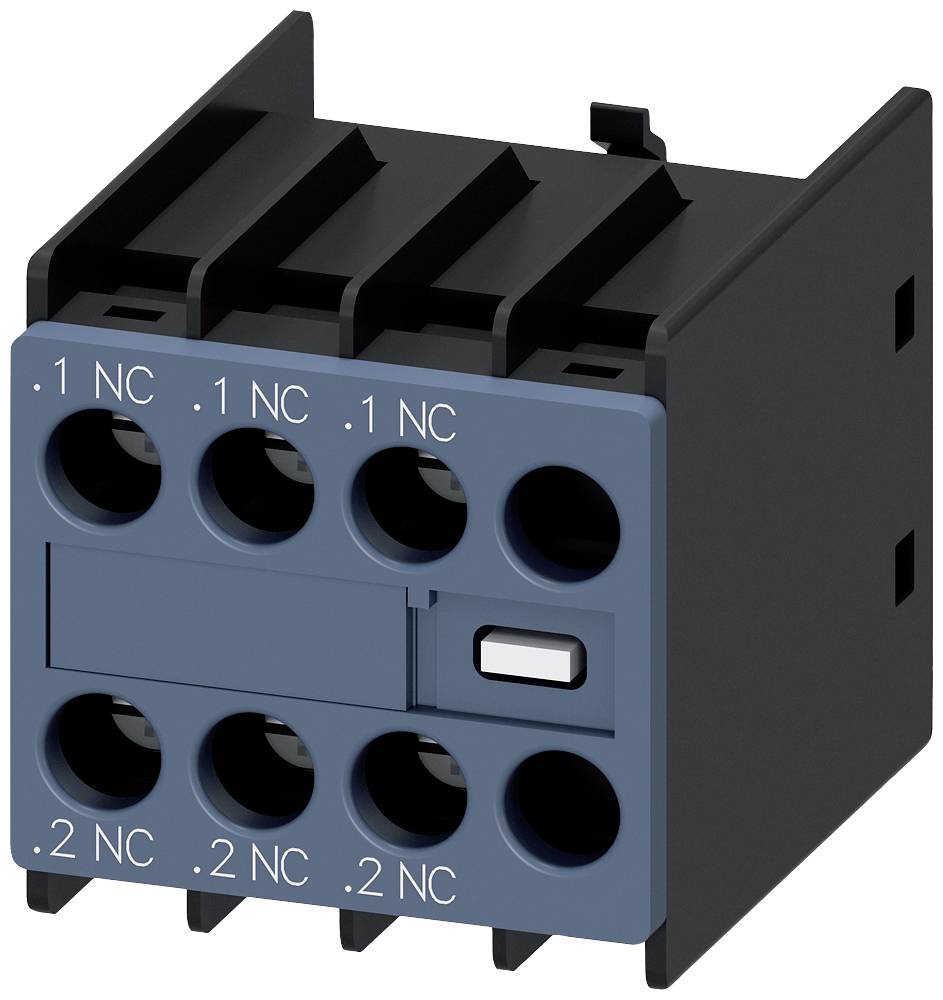

Čierne a modré elektrické spínacie zariadenie s viacerými prípojkami, na ktorom sú označené '.1 NC' a '.2 NC'.

Priemyselná rozvádzačová skriňa s otvorenou bránou odhaľuje komplexné zapojenie a ovládacie komponenty. V pozadí je dažďom zmáčané okno.

Obrázok znázorňuje rôzne komponenty pre spínač, vrátane pomocného spínača, funkčných modulov a prepájacích konektorov. Štruktúra je ilustratívne znázornená.

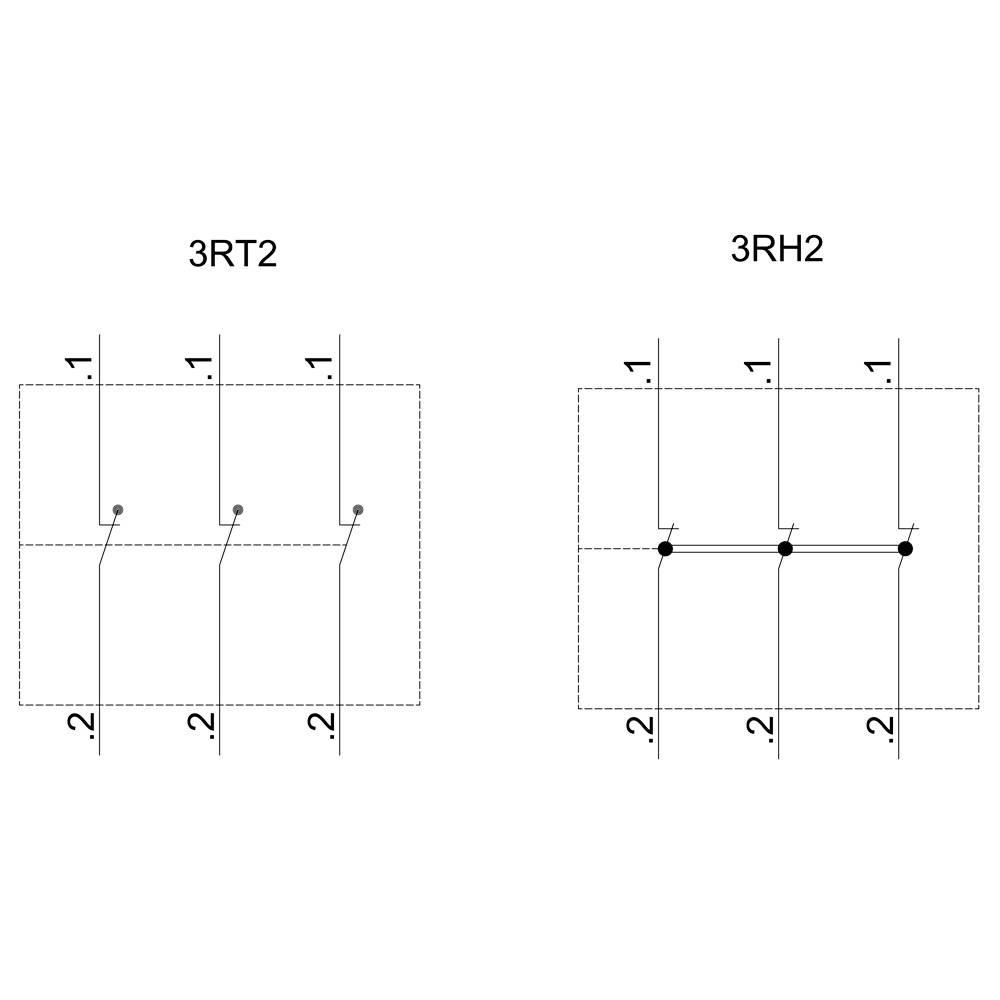

Schéma zapojenia s dvoma diagramami. Vľavo: 3RT2 s tromi vertikálnymi líniami. Vpravo: 3RH2 s paralelným horizontálnym priebehom.

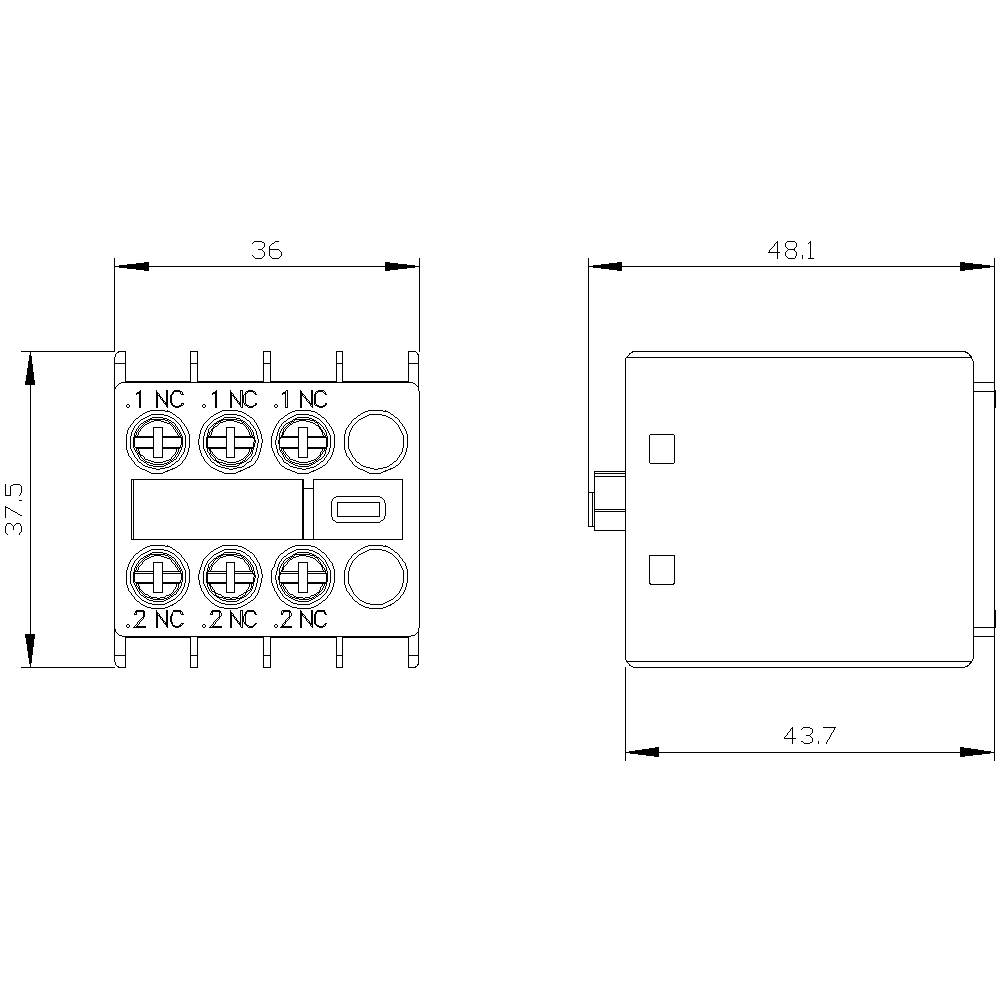

Technický výkres elektrického relé s rozmermi: šírka 36 mm, výška 37,5 mm, hĺbka 48,1 mm. Zobrazuje svorky a upevňovacie body.

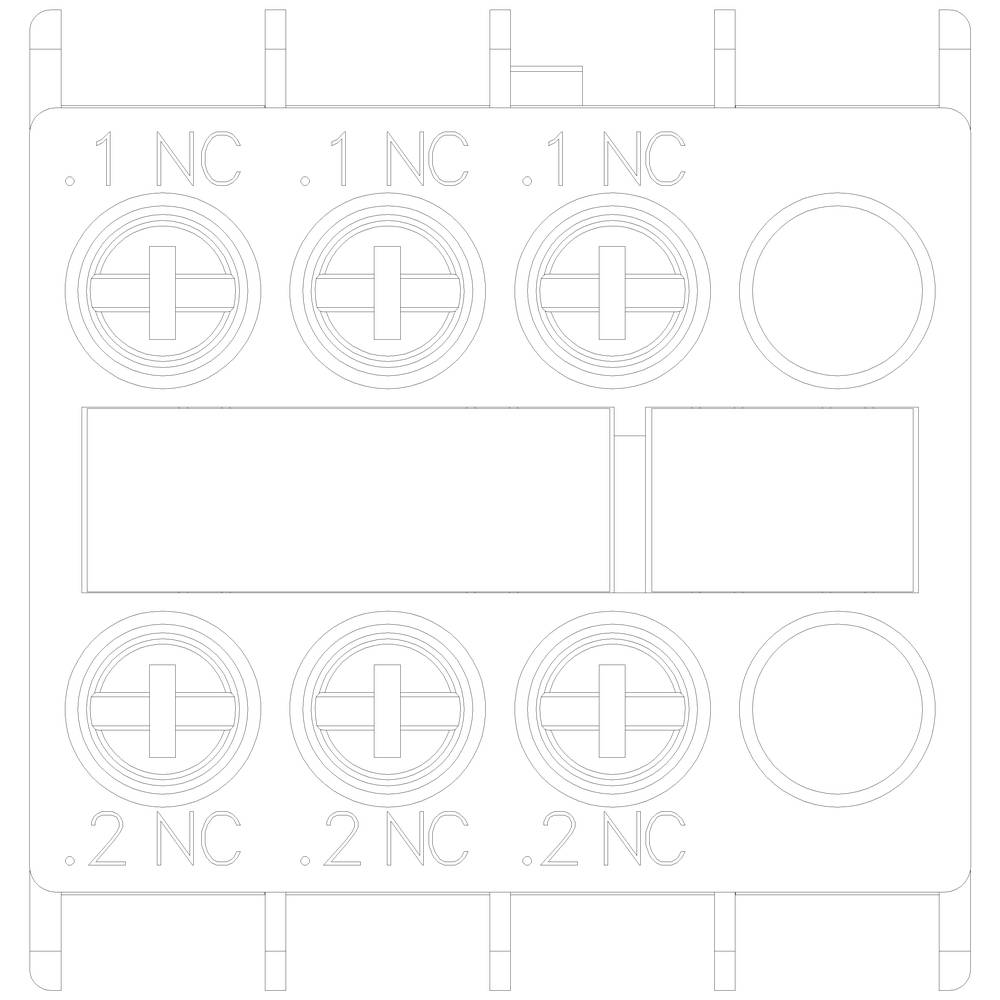

Schematický výkres zobrazuje elektrickú svorkovnicu s označeniami '.1 NC' a '.2 NC' pre dva radové systémy, pričom každý má tri okrúhle svorky.

1/6

Ilustračný obrázok

Kategória výrobku

pomocný spínač

Pripojenie

skrutkovací

Typ

3RH2911-1HA03

Konštrukčná veľkosť

S00

Typ kontaktu

3 rozpínacie

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Set(y)

Celkom (22,99 € / kus)

22,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Dizajn produktu: možno nacvaknúť na prednú stranu
Funkcia produktu / nútená prevádzka: áno
Funkcia produktu / nútená prevádzka, poznámka: s 3RH2
Funkcia produktu / kontakt zrkadla: áno
Funkcia produktu / kontakt zrkadla, poznámka: s 3RT2
Oblasť použitia: rozšírenie pomocných kontaktov v riadiacom obvode
Vhodnosť na použitie: Pomocný a silový stykač
Odolné napätie: 6 kV
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre pomocné kontakty: 2x (20 ... 16), 2x (18... 14)
Typ pripojiteľných prierezov vodičov / pre pomocné kontakty / plné alebo lankové: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Typy pripojiteľných prierezov vodičov / pre pomocné kontakty / jemne lankové / s opracovaním konca jadra: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Kategória výrobku: pomocný spínač

Typ: 3RH2911-1HA03

Konštrukčná veľkosť: S00
S0
S2
S3

Typ kontaktu: 3 rozpínacie

Pomocný kontakt: 3 rozpínacie

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: zásuvné

Druh montáže: zaklapávacie uchytenie

Pripojenie: skrutkovací

Elektrická životnosť: 200 000

Mechanická životnosť: 1 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 36 mm

V: 37.5 mm

Hĺbka: 43.7 mm

Rozmer.: (š x v x h) 36 x 37.5 x 43.7 mm

Obsah: 1 ks

Spĺňa RoHS: áno

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2862273 Siemens 3RH2911-1HA03 pomocný spínač 3 rozpínacie zásuvné Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2862273 Siemens 3RH2911-1HA03 pomocný spínač 3 rozpínacie zásuvné Vhodné pre značku (relé): Siemens 1 ks

Popis

Pomocný spínač na prednej strane, 3 NC kontakt 1 NC, 1 NC, 1 NC pre skrutkové svorky 3RH2 a 3RT2 .1/.2, .1/.2, .1/.2 Pomocné spínače SIRIUS 3RH29 na rozšírenie pomocných kontaktov v riadiaci obvod.
Pomocné spínače 3RH29 na prednej strane je možné namontovať na stýkače 3RT2 a stýkačové relé 3RH2 bez ohľadu na veľkosť bez náradia.
Pomocné spínače 3RH19/3RH29 sú k dispozícii ako varianty, ktoré možno namontovať na prednú alebo bočnú stranu, až so štyrmi okamžitými spínacími alebo až dvoma prednými spínacími kontaktmi NO a NC. Pomocné spínače môžu byť navrhnuté ako nútene vedené kontaktné prvky v stýkačových relé 3RH alebo ako zrkadlové kontakty vo výkonových stýkačoch 3RT. Sú trvalo dostupné so skrutkovými a pružinovými svorkami.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
