Name: Siemens 3RT2015-1MB42-0KT0 stýkač 3 spínacie 690 V/AC 1 ks
Brand: Siemens
SKU: 1730345
Availability: BackOrder

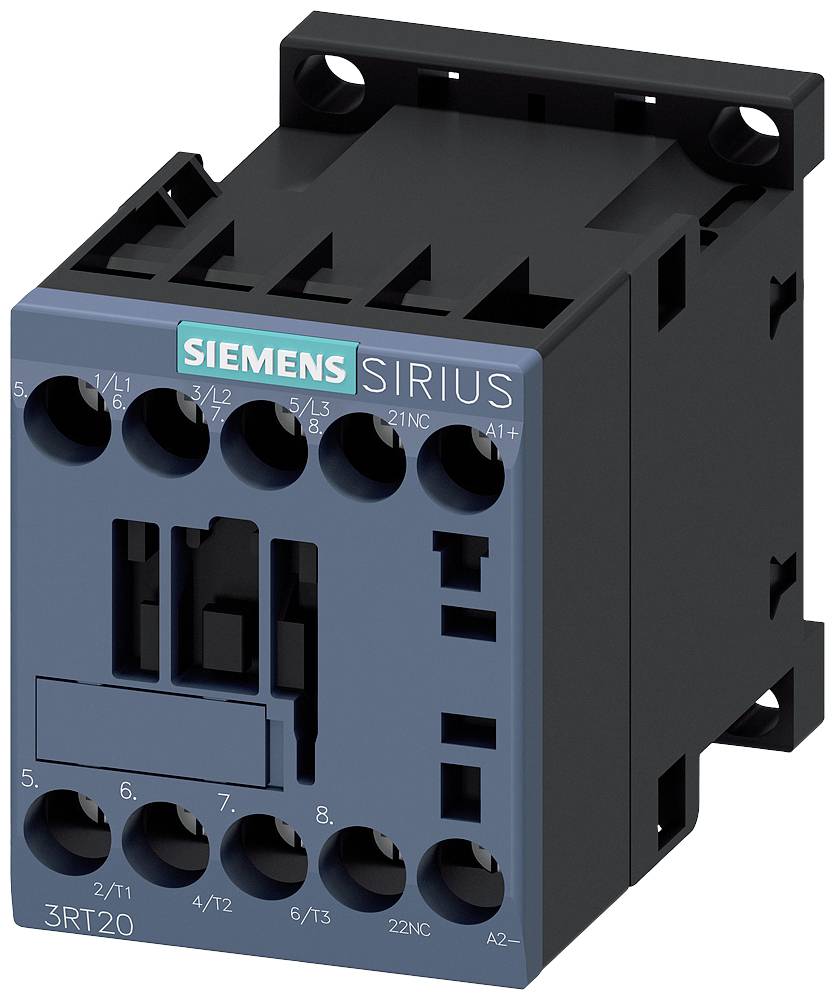

Stykač Siemens zo série Sirius, modelové číslo 3RT20, s čiernym a modrým krytom, na ktorom sú viditeľné viaceré pripojenia.

Vľavo ovládací rozvádzač strojového riadenia zobrazuje otvorené elektronické komponenty, vpravo okno s kvapkami vody, ktoré ukazuje stroje.

Obrázok zobrazuje diagram strelných zbraní a príslušenstva, očíslovaný s vysvetlivkami. Znázorňuje pripojenia, funkčné moduly a možnosti prepojenia.

Schéma zapojenia relé so svorkami cievky A1 (+) a A2 (-) a výkonovými kontaktmi 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3.

Technický výkres elektrického relé s rozmermi: 45x45x73 mm. Zobrazuje pohľad zhora, bočný pohľad a pohľad zozadu.

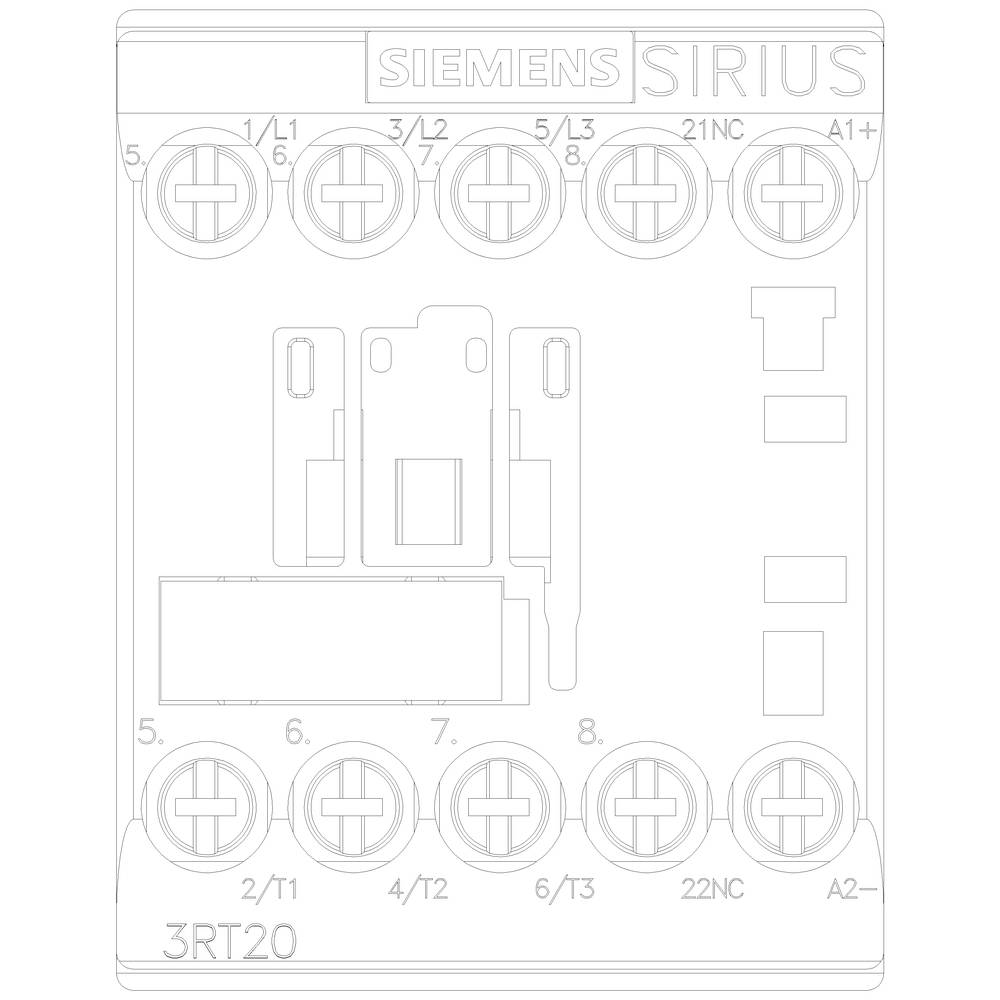

Technický výkres Siemens SIRIUS stykača so svorkami, číslo produktu '3RT20', prehľadový a detailný pohľad.

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Pripojenie

skrutkovací

Typ

3RT2015-1MB42-0KT0

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 16. 11.

Počet

Celkom (67,99 € / kus)

67,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Typ napätia: DC
Prierez vodiča, jeden alebo viacžilový: 4 mm²
Prierez vodiča jemne splietaný: 2,5 mm²

Kategória výrobku: stýkač

Typ: 3RT2015-1MB42-0KT0

Konštrukčná veľkosť: S00

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Menovité napätie: 690 V/AC

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 58 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 58 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 3 kW

: 3

: 1

: 7 A

: 18 A

: Screw connection

: DC

: 6.5 A

: 3 kW

: 2.20649625

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Kategória výrobku

Siemens 3RT2015-1AB01-1AA0 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1729542

Doručenie: Po 16. 11.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

61,99 €^*

Siemens 3RT2015-1AB01-2AA0 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Piece 1 ks

Objednávacie číslo:1682165

Doručenie: Po 16. 11.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

61,99 €^*

Siemens 3RT2015-1AB02 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1729543

Doručenie: Št 12. 11.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

55,99 €^*

Siemens 3RT2015-1AB02-1AA0 stýkač 3 spínacie 3 kW 690 V/AC Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1700576

Doručenie: Po 16. 11.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

61,99 €^*

Siemens 3RT2015-1AB02-2AA0 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1686470

Doručenie: Po 16. 11.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

61,99 €^*

Siemens 3RT2015-1AD01 stýkač 3 spínacie 3 kW 690 V/AC Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1729544

Doručenie: Po 16. 11.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

61,99 €^*

Siemens 3RT2015-1AD02 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Single 1 ks

Objednávacie číslo:1700577

Doručenie: Po 16. 11.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

61,99 €^*

Siemens 3RT2015-1AF01 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom 1 ks

Objednávacie číslo:1729545

Doručenie: Št 12. 11.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

55,99 €^*

Siemens 3RT2015-1AF02 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1729546

Doručenie: Št 12. 11.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

55,99 €^*

Siemens 3RT2015-1AG61 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1730315

Doručenie: Po 16. 11.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

63,99 €^*

Na stiahnutie

Datasheet

Datasheet 1730345 Siemens 3RT2015-1MB42-0KT0 stýkač 3 spínacie 690 V/AC 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1730345 Siemens 3RT2015-1MB42-0KT0 stýkač 3 spínacie 690 V/AC 1 ks

Popis

Výkonový stýkač, AC-3 7 A, 3 kW / 400 V 1 NC, 24 V DC 0,85-1,85 * US, 3-pólový, veľkosť S00, skrutkové spojenie nie je možné rozšíriť o pomocný spínač. Spojovací stykač SIRIUS 3RT2 na spínanie motorov a z pomocných a riadiacich obvodov, špeciálne navrhnuté na priame pripojenie k elektronickým ovládačom.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
