Name: Siemens 3RT2016-2QB41 stýkač 3 spínacie 690 V/AC s varistorom Vhodné pre značku (relé): Siemens Piece 1 ks
Brand: Siemens
SKU: 1731368
Availability: BackOrder

Elektrický stykač značky Siemens, model SIRIUS, v tmavej farbe. Zobrazuje viaceré svorky a prepínač na prednej strane.

Elektrický rozvádzač s otvorenými panelmi a viditeľnými drôtmi stojí vľavo, zatiaľ čo vpravo je okno s kvapkami dažďa. V pozadí sú rozmazané stroje.

Elektrická schéma zapojenia. Obsahuje rôzne spínacie zariadenia ako ochranné spínače, výkonové spínače a prepájacie komponenty s číslovaným popisom.

Schéma trojfázového stykača s cievkovým okruhom v hornej ľavej časti a svorkami pre vstupné a výstupné fázy L1, L2, L3.

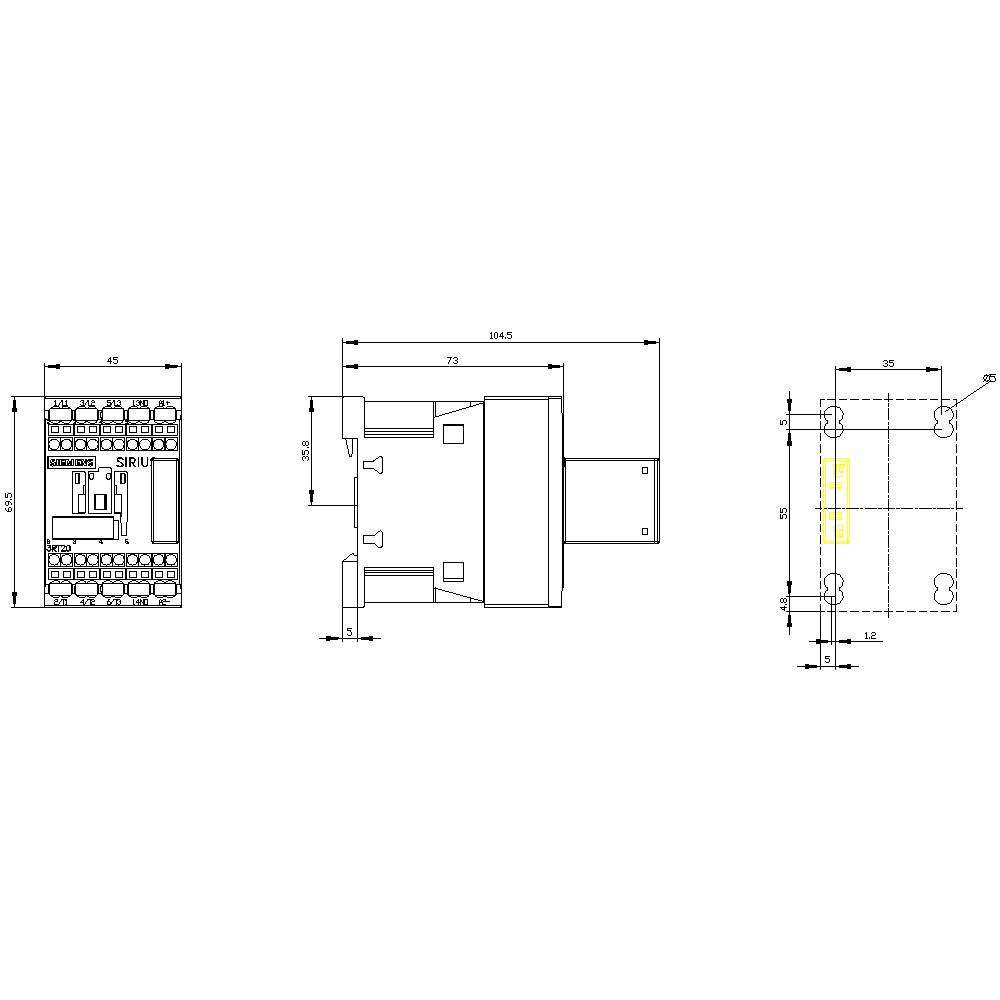

Technický výkres elektrického spínača s bočným a horným pohľadom. Uvedené sú rozmery a technické detaily.

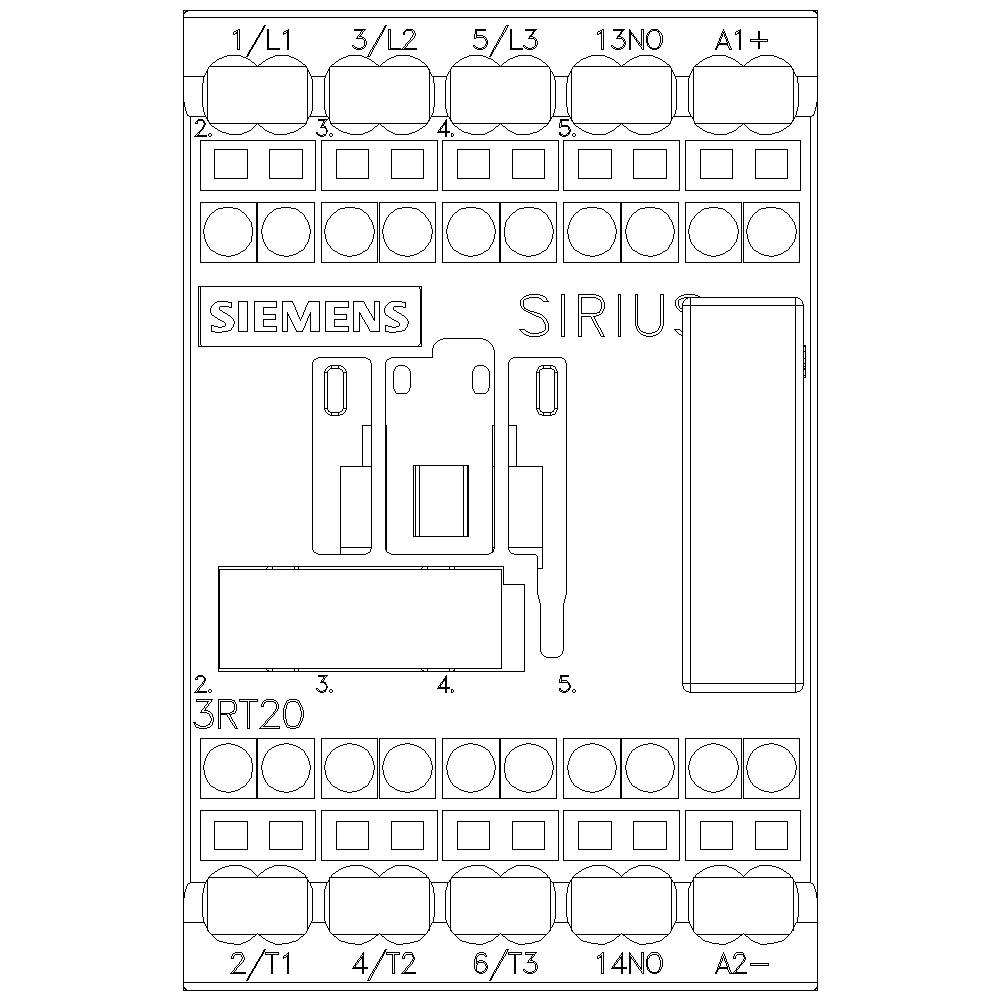

Relé modul Siemens Sirius 3RT20 so štyrmi svorkami hore a piatimi dole. Stredné svorky sú očíslované.

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Pripojenie

prípojka s pružinovým protiťahom

Druh obalu

Piece

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 16. 11.

Počet

Celkom (81,99 € / kus)

81,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Typ napätia: DC
Prierez vodiča, jeden alebo viacžilový: 4 mm²
Prierez vodiča jemne splietaný: 2,5 mm²

Druh obalu: Piece

Kategória výrobku: stýkač

Typ: 3RT2016-2QB41

Konštrukčná veľkosť: S00

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Pomocný kontakt: 1 spínací

Menovité napätie: 690 V/AC

Riadiace napätie (min.): 16.8 V/DC

Riadiace napätie (max.): 30 V/DC

Rozsah riadiaceho napätia: 16.8 - 30 V/DC

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 9 A

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s varistorom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: prípojka s pružinovým protiťahom

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 70 mm

Hĺbka: 121 mm

Rozmer.: (š x v x h) 45 x 70 x 121 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 4 kW

: 3

: 1

: 9 A

: 22 A

: Spring clamp connection

: DC

: 8.5 A

: 3.67749375

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Kategória výrobku

Siemens 3RT2015-1AB01-1AA0 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1729542

Doručenie: Po 16. 11.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

61,99 €^*

Siemens 3RT2015-1AB01-2AA0 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Piece 1 ks

Objednávacie číslo:1682165

Doručenie: Po 16. 11.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

61,99 €^*

Siemens 3RT2015-1AB02 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1729543

Doručenie: Št 12. 11.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

55,99 €^*

Siemens 3RT2015-1AB02-1AA0 stýkač 3 spínacie 3 kW 690 V/AC Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1700576

Doručenie: Po 16. 11.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

61,99 €^*

Siemens 3RT2015-1AB02-2AA0 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1686470

Doručenie: Po 16. 11.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

61,99 €^*

Siemens 3RT2015-1AD01 stýkač 3 spínacie 3 kW 690 V/AC Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1729544

Doručenie: Po 16. 11.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

61,99 €^*

Siemens 3RT2015-1AD02 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Single 1 ks

Objednávacie číslo:1700577

Doručenie: Po 16. 11.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

61,99 €^*

Siemens 3RT2015-1AF01 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom 1 ks

Objednávacie číslo:1729545

Doručenie: Št 12. 11.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

55,99 €^*

Siemens 3RT2015-1AF02 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1729546

Doručenie: Št 12. 11.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

55,99 €^*

Siemens 3RT2015-1AG61 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1730315

Doručenie: Po 16. 11.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

63,99 €^*

Na stiahnutie

Datasheet

Datasheet 1731368 Siemens 3RT2016-2QB41 stýkač 3 spínacie 690 V/AC s varistorom Vhodné pre značku (relé): Siemens Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1731368 Siemens 3RT2016-2QB41 stýkač 3 spínacie 690 V/AC s varistorom Vhodné pre značku (relé): Siemens Piece 1 ks

Popis

Výkonový stýkač, AC-3 9 A, 4 kW / 400 V 1 NO, DC 24 V 0,7-1,25 * US, s pripojeným varistorom, 3-pólový, veľkosť S00, pružinové pripojenie nie je možné rozšíriť pomocným spínačom. Spojovací stýkač SIRIUS 3RT2 na spínanie motorov a pomocných a riadiacich obvodov, špeciálne navrhnutý na priame pripojenie k elektronickému riadeniu.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.
