Name: Siemens 3RT2017-2KB42 väzobné stýkač 3 spínacie 5.5 kW 690 V/AC s ochrannou diódou Vhodné pre značku (relé): Siemens Pie
Brand: Siemens
SKU: 1748750
Availability: InStock

Elektrické spínacie zariadenie značky Siemens, model SIRIUS, s viacerými svorkami a tmavým plastovým krytom.

Rozvádzač s otvorenými dverami odhaľuje komplexné elektrické zapojenie. V pozadí sú stroje viditeľné cez dažďom zmáčané okno.

Diagram elektrických stykačov a príslušenstva. Zobrazuje rôzne stykače, svorky, pripájacie konektory a funkčné moduly s popiskami.

Schéma znázorňuje reléový obvod s pripojeniami A1 (+), A2 (-) a 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, 21, 22.

Technický výkres elektrického zariadenia s troma pohľadmi: predný pohľad, bočný pohľad a pohľad zhora s rozmermi v milimetroch.

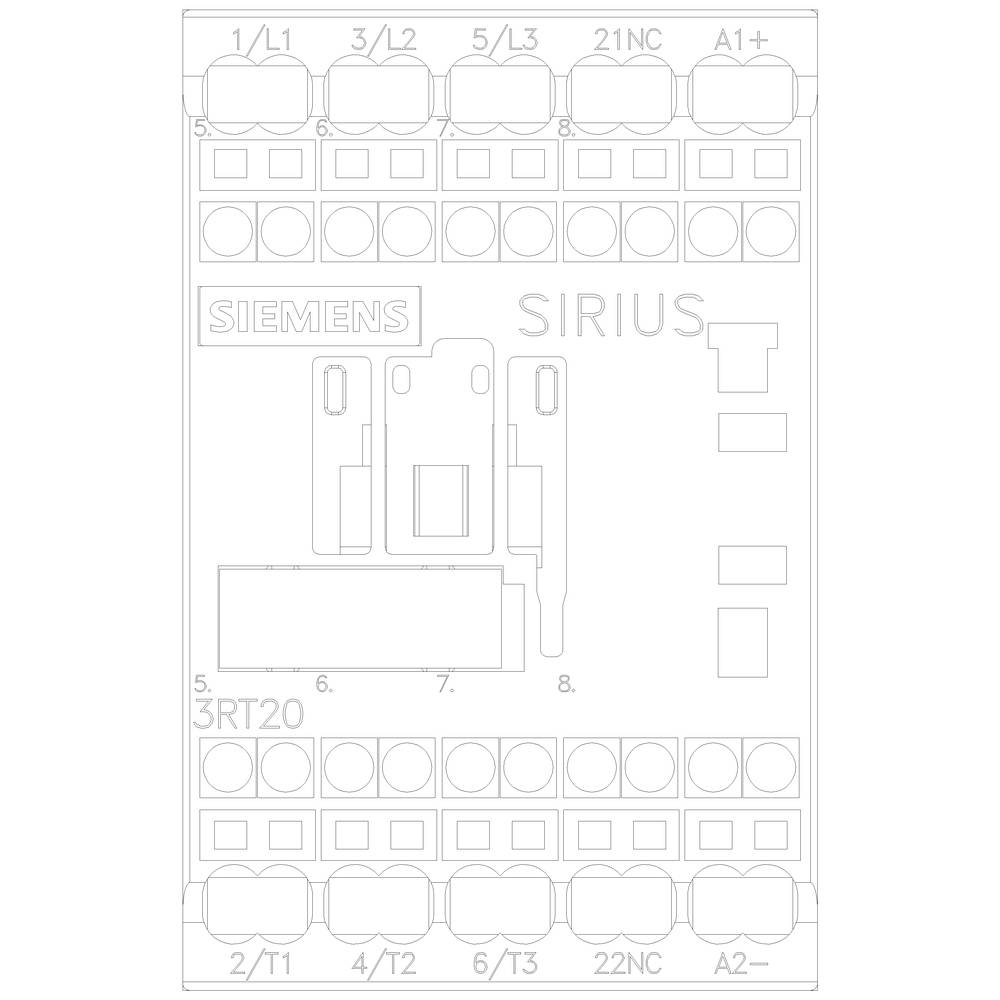

Diagram Siemens SIRIUS stýkačového modulu, modelové číslo 3RT20, so svorkami pre 1/L1, 3/L2, 5/L3 a numerickými svorkami.

1/6

Ilustračný obrázok

Kategória výrobku

väzobné stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Výkon

5.5 kW

Pripojenie

prípojka s pružinovým protiťahom

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Okamžité doručenie: Št 29. 10.

6 Ks

Počet

Celkom (61,99 € / kus)

61,99 €

s DPH

Už len 6 Ks skladom!

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Typ napätia: DC
Prierez vodiča, jeden alebo viacžilový: 4 mm²
Prierez vodiča jemne splietaný: 2,5 mm²

Druh obalu: Piece

Kategória výrobku: väzobné stýkač

Typ: 3RT2017-2KB42

Konštrukčná veľkosť: S00

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Pomocný kontakt: 1 rozpínací

Menovité napätie: 690 V/AC

Riadiace napätie (min.): 16.8 V/DC

Riadiace napätie (max.): 30 V/DC

Rozsah riadiaceho napätia: 16.8 - 30 V/DC

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 12 A

: 5.5 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s ochrannou diódou

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: prípojka s pružinovým protiťahom

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 70 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: 24-24 V

: Spring clamp connection

: DC

: 8.5 A

: 5.516

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Výkon

Siemens 3RT2017-2KB42 väzobné stýkač 3 spínacie 5.5 kW 690 V/AC s ochrannou diódou Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1748750

Okamžité doručenie: Št 29. 10.

6 KsConrad Electronic

Tento produkt

5.5 kW

Min.: 1

Násobky: 1

61,99 €^*

Siemens 3RT2015-2KB41 väzobné stýkač 3 spínacie 3 kW 690 V/AC s ochrannou diódou Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1730519

Doručenie: St 11. 11.

Conrad Electronic

3 kW

Min.: 1

Násobky: 1

75,99 €^*

Siemens 3RT2017-1VB42 väzobné stýkač 3 spínacie 5.5 kW 690 V/AC s diódou Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1741274

Doručenie: St 11. 11.

Conrad Electronic

5.5 kW

Min.: 1

Násobky: 1

97,99 €^*

Siemens 3RT2024-1KB40 väzobné stýkač 3 spínacie 5.5 kW 690 V/AC s varistorom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1704299

Doručenie: St 11. 11.

Conrad Electronic

5.5 kW

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RT2026-1KB40 väzobné stýkač 3 spínacie 690 V/AC s varistorom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1745735

Doručenie: St 11. 11.

Conrad Electronic

Min.: 1

Násobky: 1

149,99 €^*

Siemens 3RT2027-1KA40 väzobné stýkač 3 spínacie 15 kW 690 V/AC s varistorom 1 ks

Objednávacie číslo:1683142

Doručenie: St 11. 11.

Conrad Electronic

15 kW

Min.: 1

Násobky: 1

214,99 €^*

Siemens 3RT2027-1KB40 väzobné stýkač 3 spínacie 15 kW 690 V/AC s varistorom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1745951

Doručenie: St 11. 11.

Conrad Electronic

15 kW

Min.: 1

Násobky: 1

214,99 €^*

Siemens 3RT2027-2KA40 väzobné stýkač 3 spínacie 15 kW 690 V/AC s varistorom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1721336

Doručenie: St 11. 11.

Conrad Electronic

15 kW

Min.: 1

Násobky: 1

209,99 €^*

Siemens 3RT2027-2KB40 väzobné stýkač 3 spínacie 690 V/AC s varistorom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1741045

Doručenie: St 11. 11.

Conrad Electronic

Min.: 1

Násobky: 1

209,99 €^*

Siemens 3RT2027-2KF40 väzobné stýkač 3 spínacie 15 kW 690 V/AC s varistorom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746617

Doručenie: St 11. 11.

Conrad Electronic

15 kW

Min.: 1

Násobky: 1

214,99 €^*

Na stiahnutie

Datasheet

Datasheet 1748750 Siemens 3RT2017-2KB42 väzobné stýkač 3 spínacie 5.5 kW 690 V/AC s ochrannou diódou Vhodné pre značku (relé): Siemens Pie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1748750 Siemens 3RT2017-2KB42 väzobné stýkač 3 spínacie 5.5 kW 690 V/AC s ochrannou diódou Vhodné pre značku (relé): Siemens Pie

Popis

Výkonový stýkač, AC-3 12 A, 5,5 kW / 400 V 1 NC, 24 V DC 0,7-1,25 * US s integrovanou odrušovacou diódou 3-pólový, veľkosť S00 Pružinový terminál vhodný pre výstupy PLC, nemožno rozšíriť o pomocné spínače Spojovací stýkač SIRIUS 3RT2 na spínanie motorov a pomocných a riadiacich obvodov, špeciálne navrhnutý na priame pripojenie k elektronickému riadeniu.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
