Name: Siemens 3RT2023-1AG24 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 1746211
Availability: BackOrder

Elektrický stykač s logom Siemens. Má niekoľko pripojení a je sfarbený na čierno-modro.

Pohľad do zariadenia s otvorenou rozvodnou skriňou plnou kabeláže a priebehom stroja viditeľným cez dažďomzmáčané okno.

Diagram poistky s očíslovanými komponentmi a prepojeniami vrátane pomocného spínača, funkčného modulu a príslušenstva.

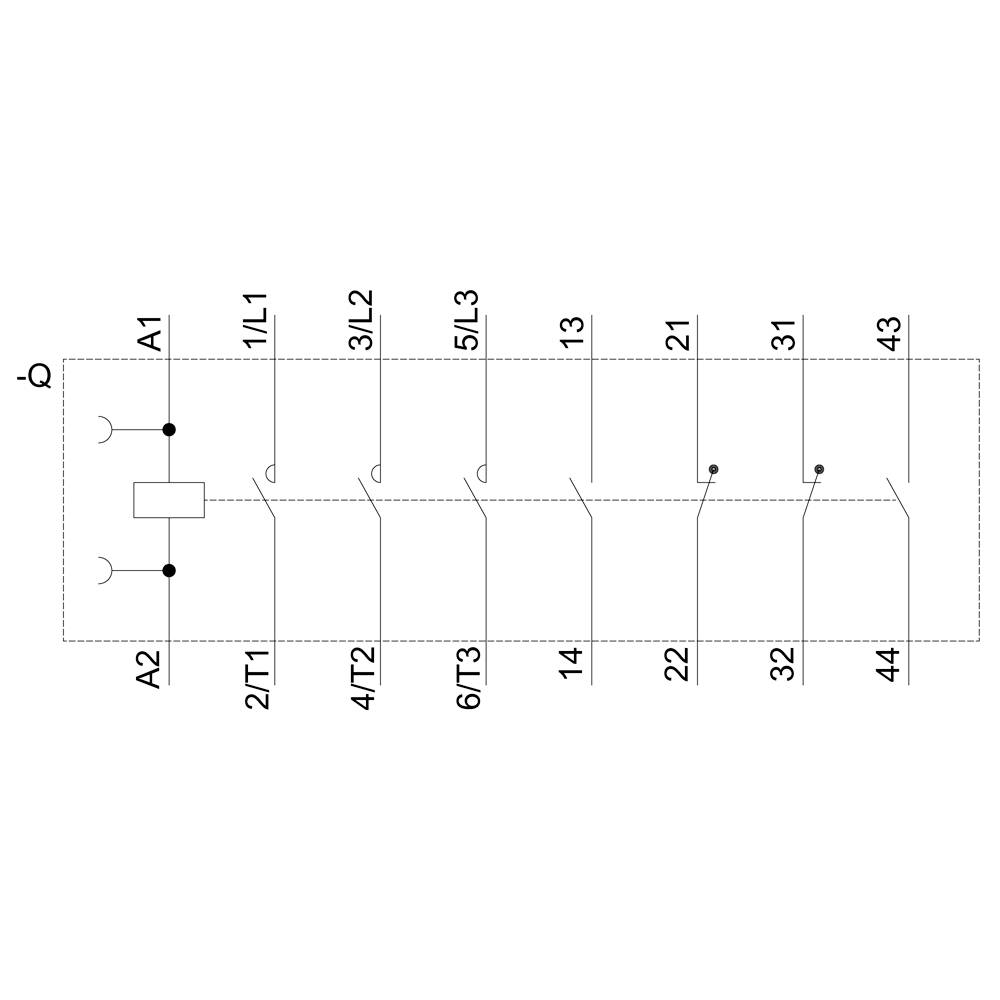

Schéma elektrického stykačového modulu s prípojnicami A1 a A2 a svorkami 1L1, 3L2, 5L3, 13, 14, 21, 22, 31, 32, 43, 44.

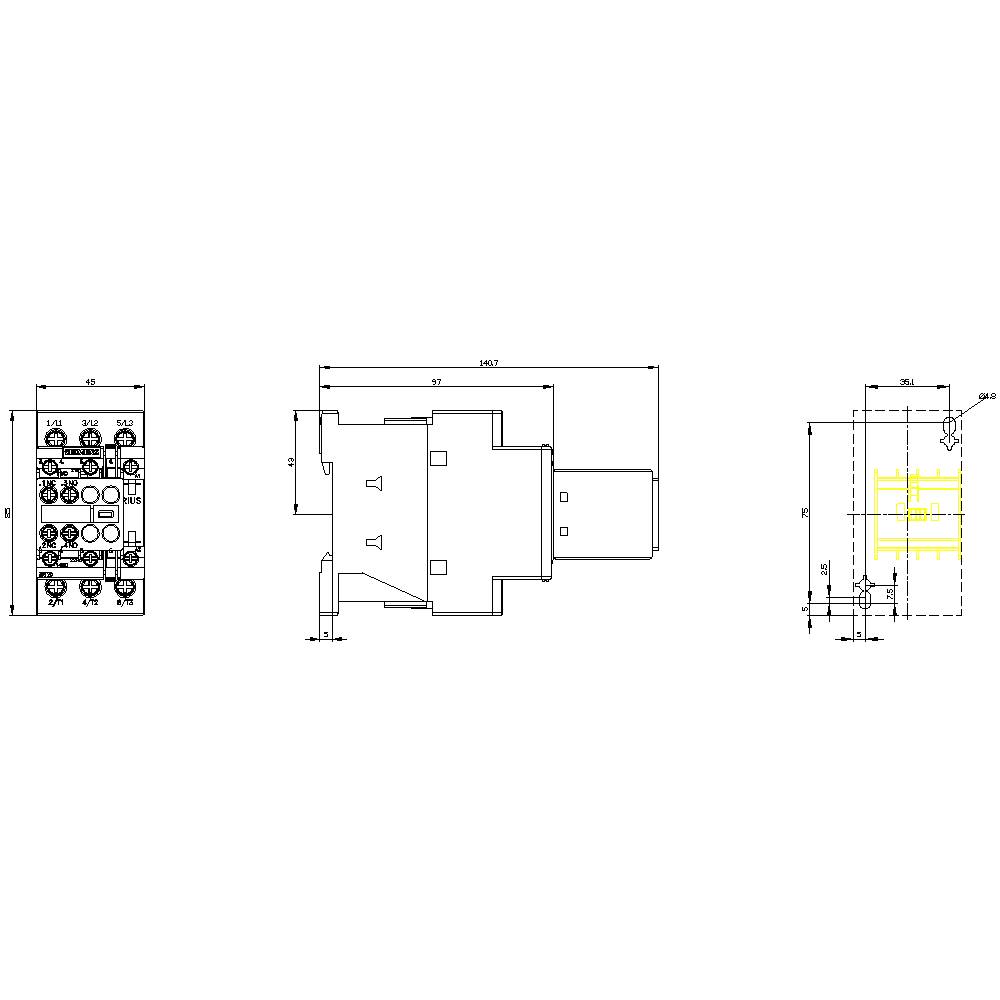

Technický výkres súčiastky s tromi pohľadmi: čelný pohľad, boční pohľad a pohľad zhora. Kótované čiary a symboly sú prítomné.

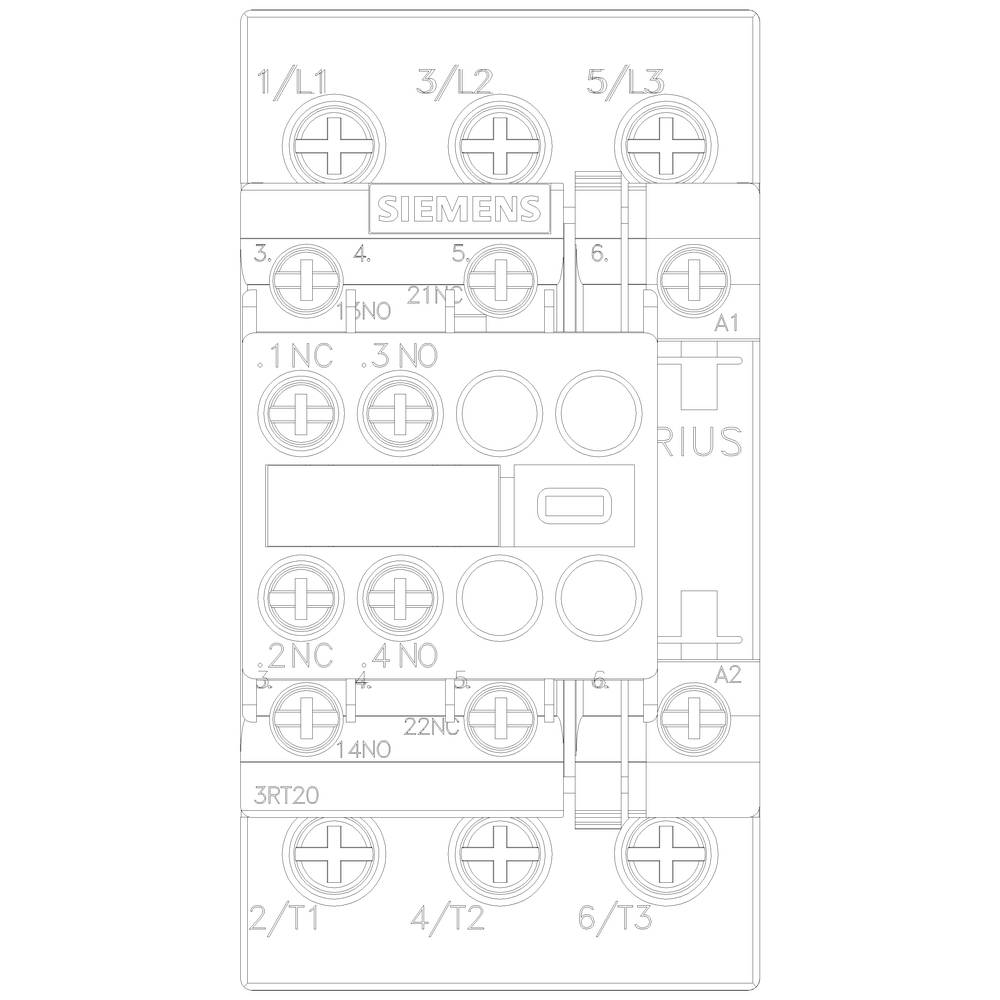

Schéma zapojenia Siemens stýkača so svorkami a popismi pre elektrickú inštaláciu a smer prúdenia elektrického prúdu.

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Výkon

4 kW

Pripojenie

skrutkovací

Datasheety: (PDF)

Doručenie: Št 5. 11.

Počet

Celkom (93,99 € / kus)

93,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: stýkač

Typ: 3RT2023-1AG24

Konštrukčná veľkosť: S0

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Menovité napätie: 690 V/AC

Riadiace napätie (min.): 110 V/AC

Riadiace napätie (max.): 110 V/AC

Rozsah riadiaceho napätia: 110 - 110 V/AC

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 9 A

: 4 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s pomocným kontaktom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 85 mm

Hĺbka: 141 mm

Rozmer.: (š x v x h) 45 x 85 x 141 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 4 kW

: 3

: 2

: 2

: 9 A

: 40 A

: Screw connection

: AC

: 8.5 A

: 3.67749375

UKCA: áno
