Name: Siemens 3RT2023-1BB40 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 1746220
Availability: InStock

Čierno-modrý Siemens stýkač s viacerými prípojkami a nápismi ako 'SIRIUS' pre priemyselné riadiace systémy.

Elektronická skriňa s obvodnými doskami a káblami vľavo, vpravo vzadu je výrobná hala viditeľná cez dažďom zmoklé okno.

Výkres rozloženého elektrického zapojenia so stýkačmi, pomocnými spínačmi a prvkami zapojenia. Číslované diely korešpondujú s popismi v texte.

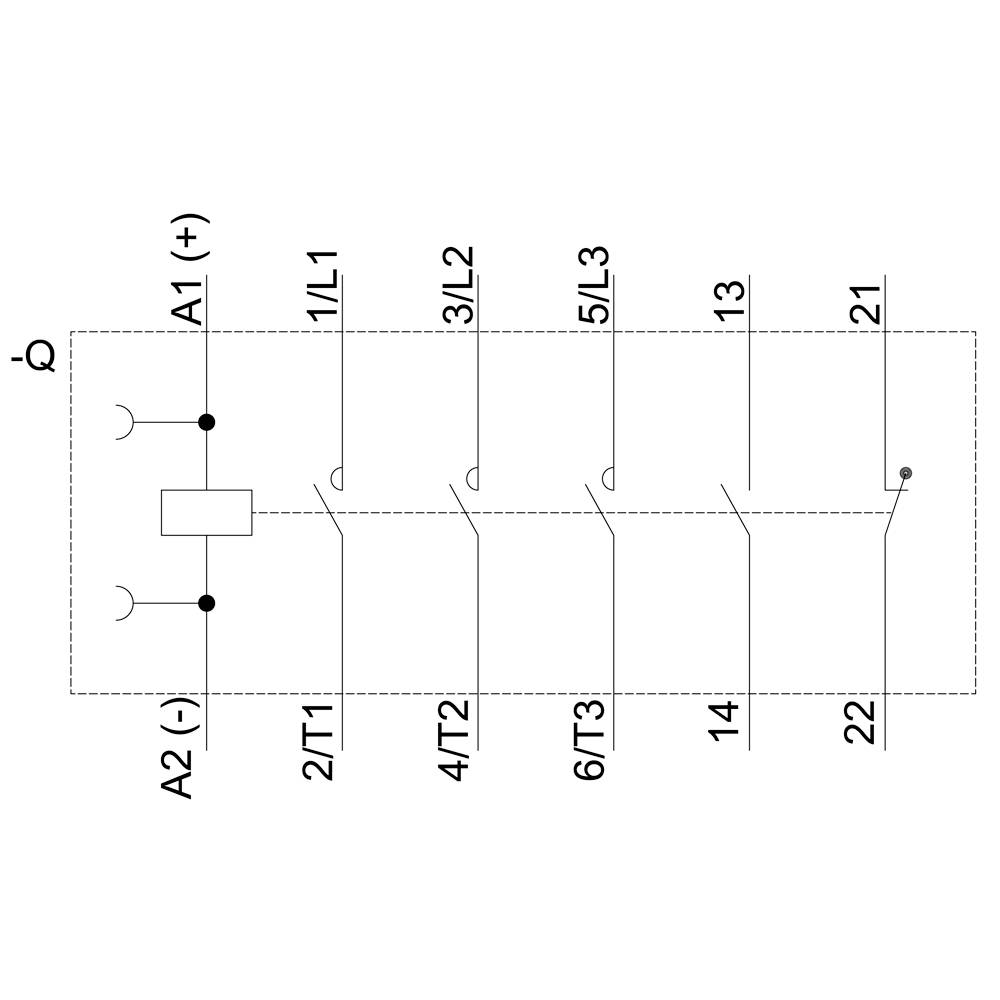

Elektrický schematický plán: Zobrazuje usporiadanie spínačov a zapojenie s označeniami ako A1, A2, L1-L3. Svorky a trasa vedenia sú znázornené.

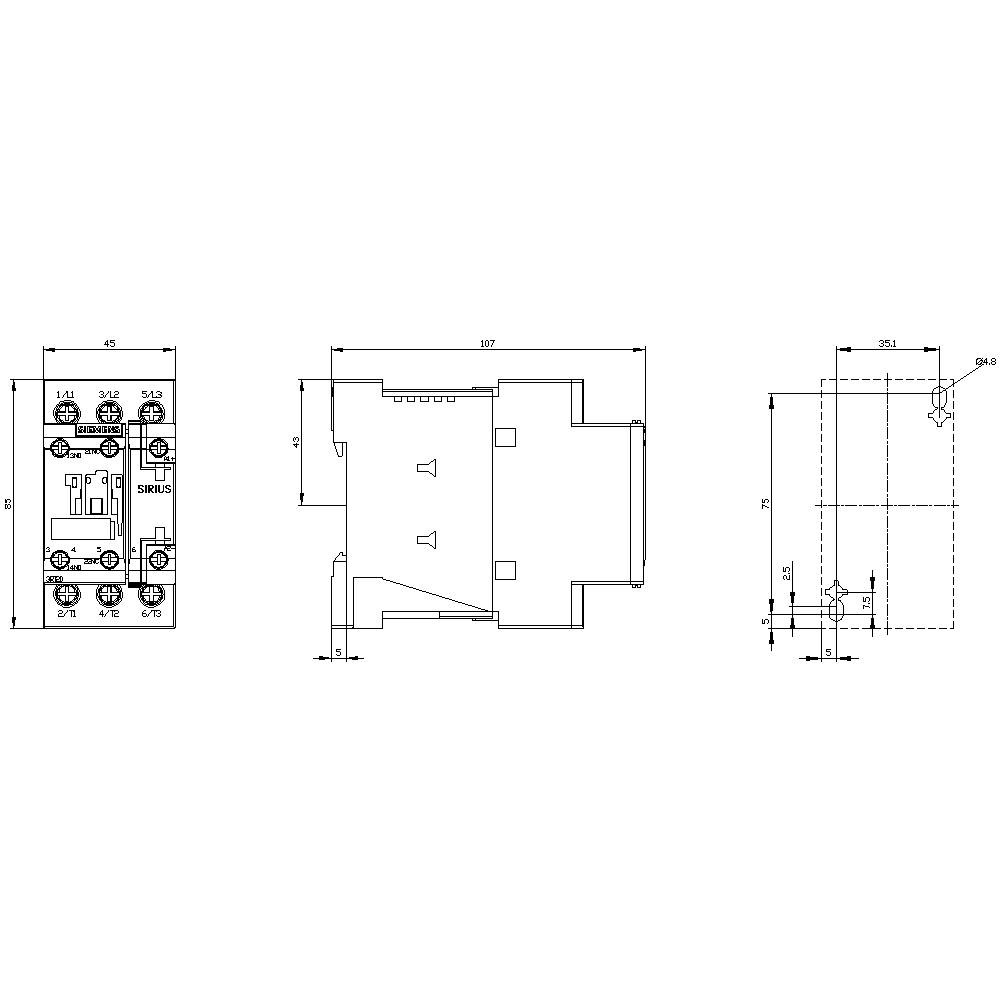

Technický výkres relé s rozmermi: dĺžka 90 mm, šírka 45 mm, výška 100 mm. Obsahuje pozície pripojení.

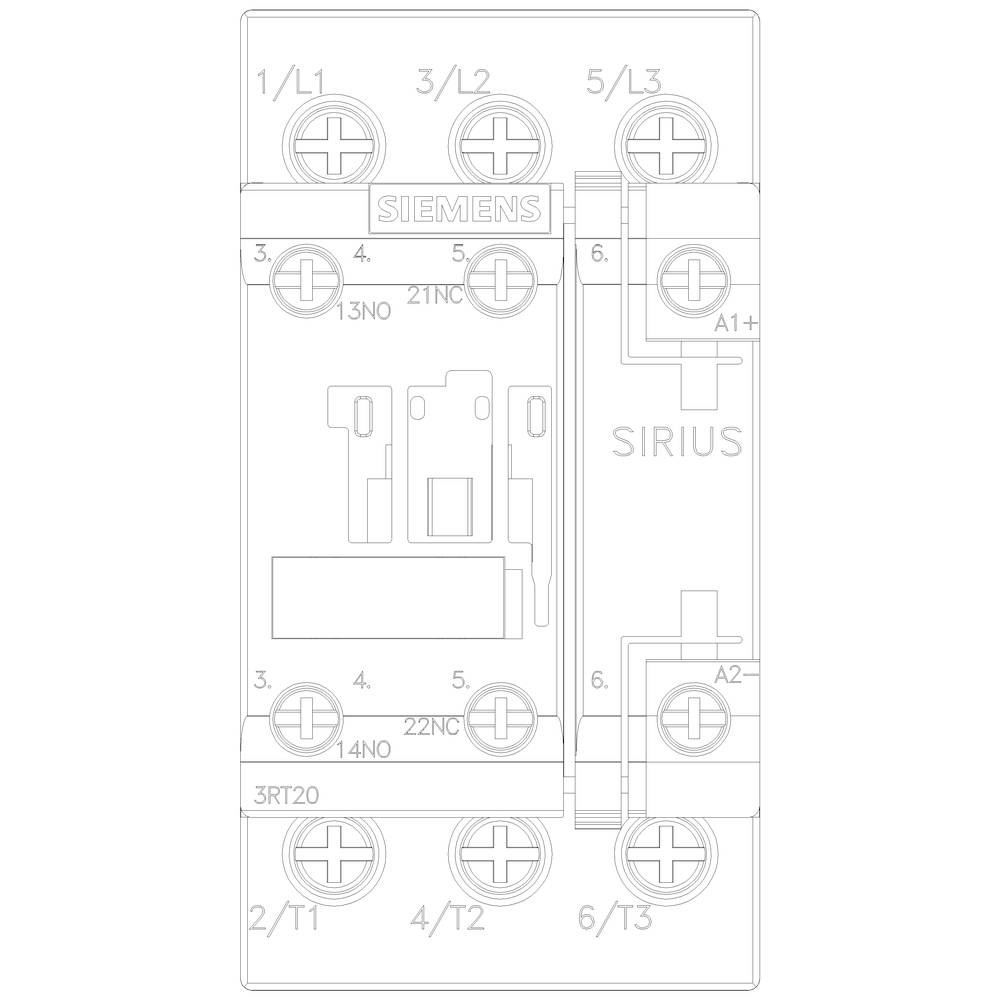

Diagram spínača s vyznačenými svorkami a popiskami. Znázorňuje čísla svoriek a symboly elektrických obvodov.

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Výkon

4 kW

Pripojenie

skrutkovací

Datasheety: (PDF)

Doručenie: Ut 27. 10.

4 Ks

Počet

Celkom (124,99 € / kus)

124,99 €

s DPH

Doprava zadarmo

Už len 4 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Dodatočné informácie:

Technické parametre

Kategória výrobku: stýkač

Typ: 3RT2023-1BB40

Konštrukčná veľkosť: S0

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Menovité napätie: 690 V/AC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 V/DC (max)

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 9 A

: 4 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s pomocným kontaktom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 85 mm

Hĺbka: 107 mm

Rozmer.: (š x v x h) 45 x 85 x 107 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 4 kW

: 3

: 1

: 1

: 9 A

: 40 A

: 24-24 V

: Screw connection

: DC

: 8.5 A

: 3.677

UKCA: Nie je relevantné
