Name: Siemens 3RT2024-2BM40 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 1747040
Availability: BackOrder

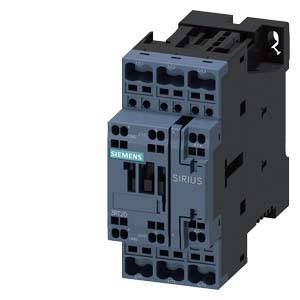

Zobrazený je sivý stykač Siemens Sirius, elektrické spínacie zariadenie s viacerými pripojovaciami svorkami.

Otvorená rozvodná skriňa vedľa veľkého okna s kvapkami dažďa, v pozadí nejasne viditeľný priemyselný areál.

Diagram elektrického zapojenia s stykačom, pomocným spínačom a ďalšími komponentmi, číslovaný od 1 do 20, pre mechanické prepojenie.

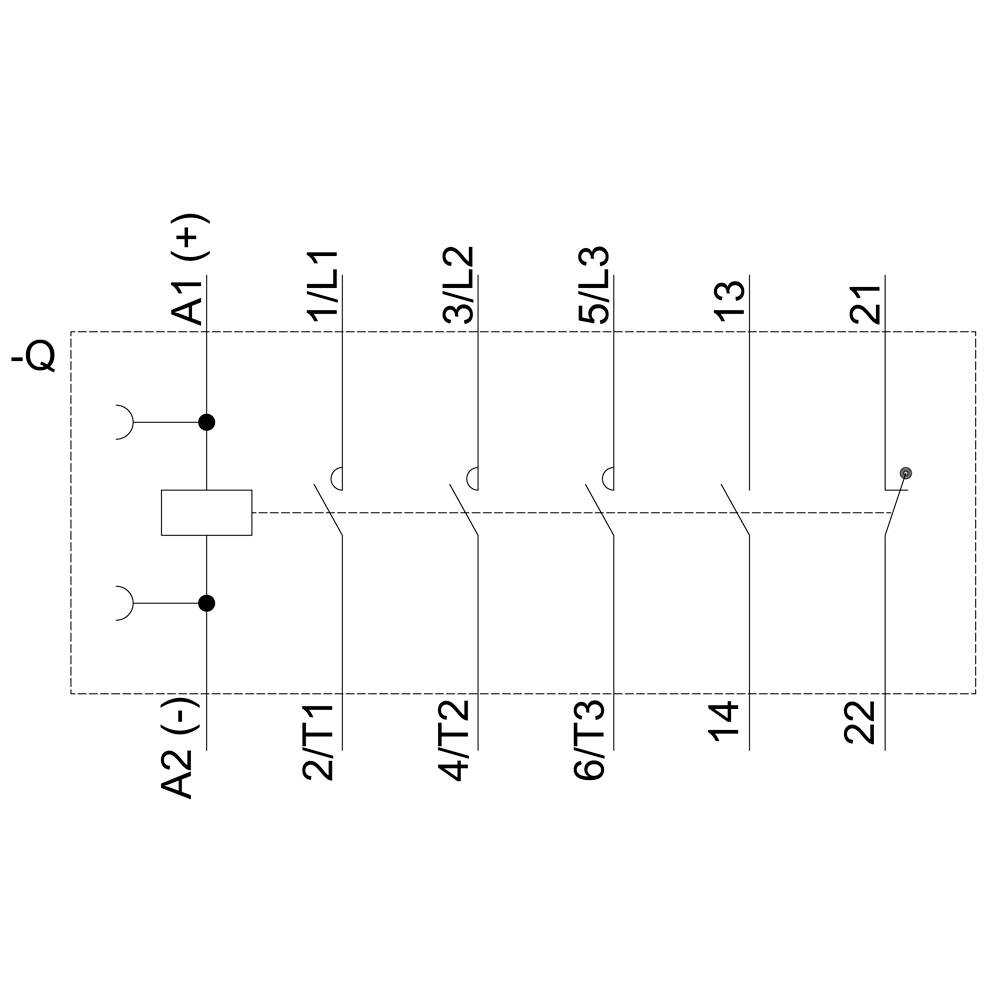

Schéma zapojenia so šiestimi prepojenými pozíciami: A1 a A2 so znamienkami plus/mínus, L1 až L3 a T1 až T3, každá s príslušnými číslami.

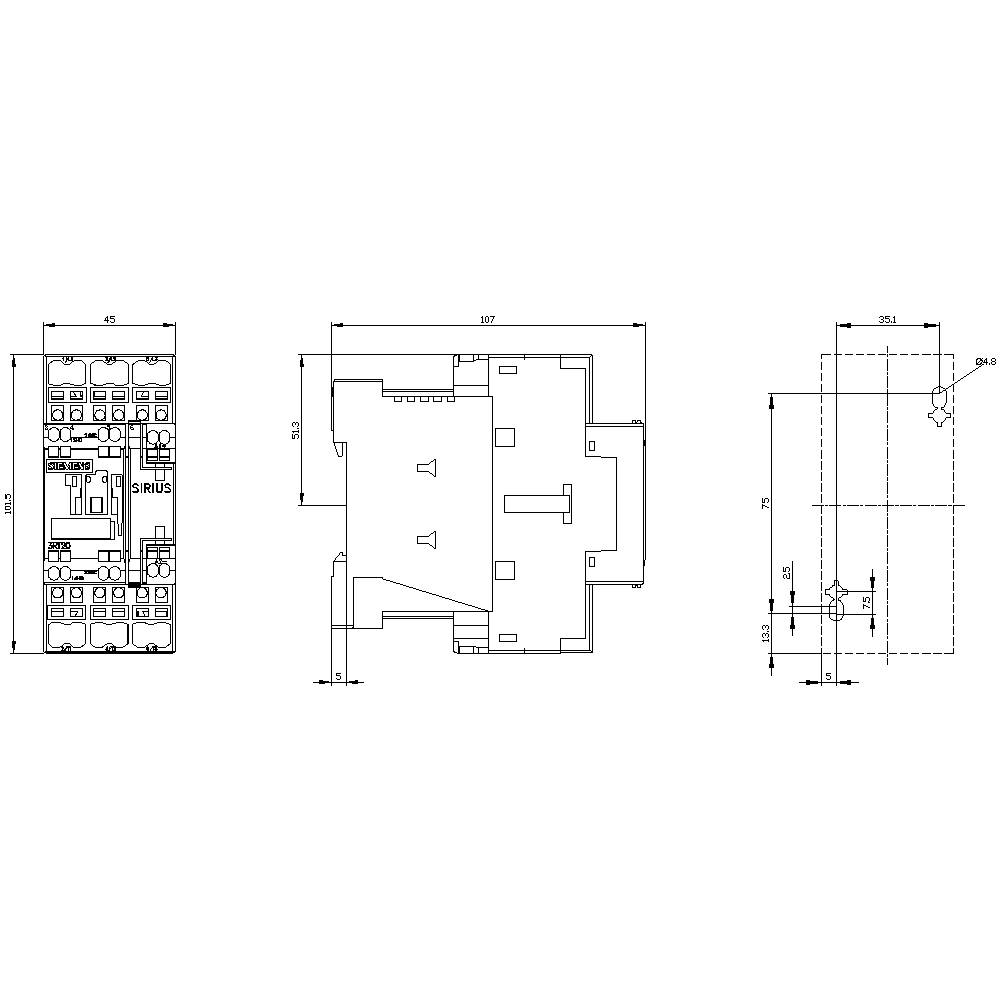

Technický výkres elektrického zariadenia s podrobnými rozmermi a komponentmi. Trojitý pohľad znázorňujúci predný, bočný a horný pohľad.

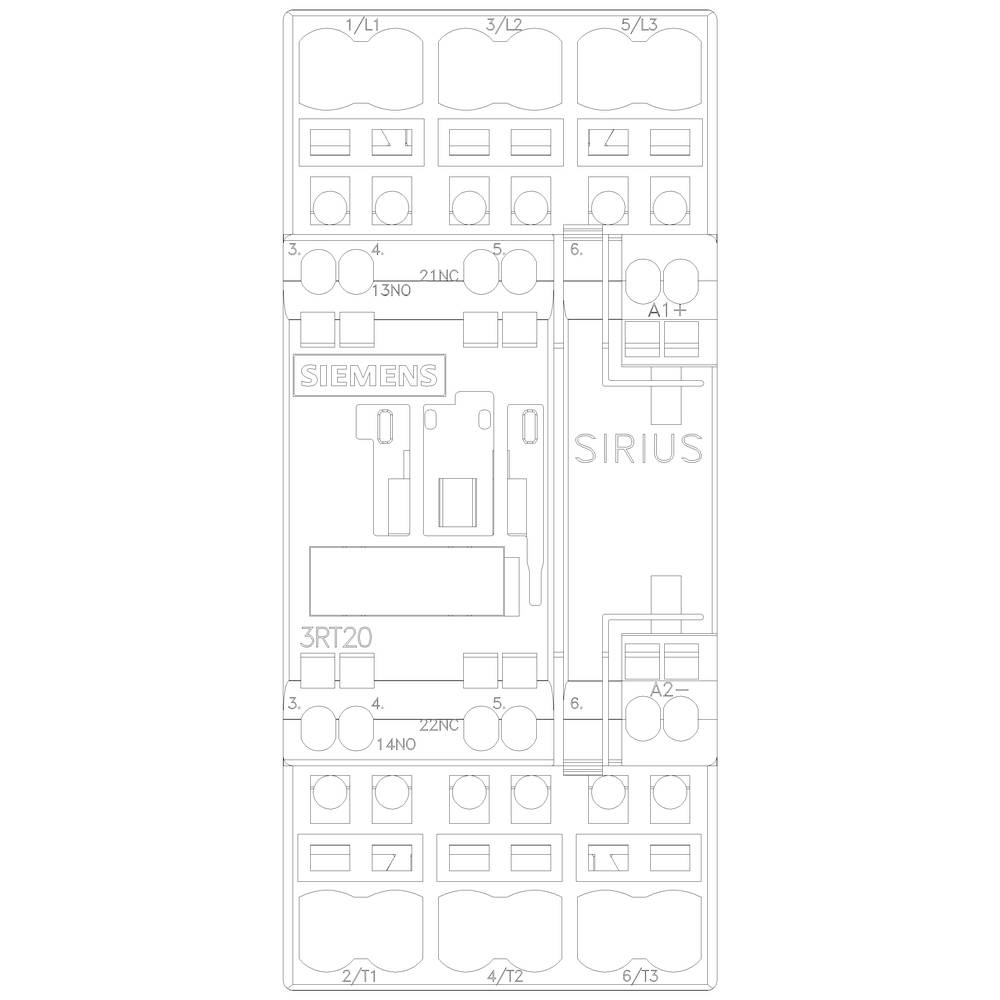

Schéma zapojenia modulu stýkača Siemens SIRIUS s detailmi pripojenia a označením kontaktov. Označenia ako '3RT20'.

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Pripojenie

prípojka s pružinovým protiťahom

Typ

3RT2024-2BM40

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Ut 10. 11.

Počet

Celkom (104,99 € / kus)

104,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Typ napätia: DC
Prierez vodiča, jeden alebo viacžilový: 10 mm²
Prierez vodiča, lanko: 6 mm²

Kategória výrobku: stýkač

Typ: 3RT2024-2BM40

Konštrukčná veľkosť: S0

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Menovité napätie: 690 V/AC

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 12 A

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Bauform S0

Vlastnosti: s pomocným kontaktom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: prípojka s pružinovým protiťahom

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 102 mm

Hĺbka: 107 mm

Rozmer.: (š x v x h) 45 x 102 x 107 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 5.5 kW

: 3

: 1

: 1

: 12 A

: 40 A

: 220-220 V

: Spring clamp connection

: DC

: 12.5 A

: 5.516

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Výkon

Siemens 3RT2023-1AB00 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1699182

Doručenie: Ut 10. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

67,99 €^*

Siemens 3RT2023-1AB04 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1746132

Doručenie: Ut 10. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

93,99 €^*

Siemens 3RT2023-1AC20 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1704587

Doručenie: Pi 6. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

67,99 €^*

Siemens 3RT2023-1AD00 stýkač 3 spínacie 4 kW 690 V/AC 1 ks

Objednávacie číslo:1746133

Doručenie: Ut 10. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

51,99 €^*

Siemens 3RT2023-1AF00 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746134

Doručenie: Ut 10. 11.

Conrad Electronic

Min.: 1

Násobky: 1

67,99 €^*

Siemens 3RT2023-1AF04 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746135

Doručenie: Ut 10. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

93,99 €^*

Siemens 3RT2023-1AG20 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1746136

Doručenie: Ut 10. 11.

Conrad Electronic

Min.: 1

Násobky: 1

67,99 €^*

Siemens 3RT2023-1AG24 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746211

Doručenie: Ut 10. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

93,99 €^*

Siemens 3RT2023-1AH00 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1749855

Doručenie: Ut 10. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

67,99 €^*

Siemens 3RT2023-1AK60 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746212

Doručenie: Pi 6. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

67,99 €^*

Na stiahnutie

Datasheet

Datasheet 1747040 Siemens 3RT2024-2BM40 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1747040 Siemens 3RT2024-2BM40 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Popis

Výkonový stýkač, AC-3 12 A, 5,5 kW / 400 V 1 NO + 1 NC, 220 V DC 3-pólový, veľkosť S0 Pružinové pripojenie Výkonový stýkač SIRIUS 3RT2 na spínanie motorov.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Stykače ponúkajú optimálne pripojenie k regulátoru pre každú aplikáciu (paralelne, cez ASi alebo IO-Link). Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu AC a DC ovládania. Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., Je štandardizovaný pre všetky veľkosti. Dostupné pripojovacie bloky, funkčné moduly a napájací systém SIRIUS 3RV29 výrazne znižujú náklady na zapojenie.
Výkonové stýkače 3RT2 nahrádzajú osvedčenú sériu 3RT1 (až do 55 kW).
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.
