Name: Siemens 3RT2025-1AF00 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Piece 1 ks
Brand: Siemens
SKU: 1738114
Availability: BackOrder

Elektrický stykač značky Siemens zo série SIRIUS. Má tri hlavné kontakty a dva pomocné kontakty.

Rozvádzač s otvorenými dverami odhaľuje elektronické komponenty. V pozadí prší a cez mokré okno sú viditeľné stroje.

Schéma zapojenia systému stýkačov s popisovanými svorkami a komponentmi. Zobrazuje elektrické prepojenia a funkciu jednotlivých prvkov s farebným kódovaním.

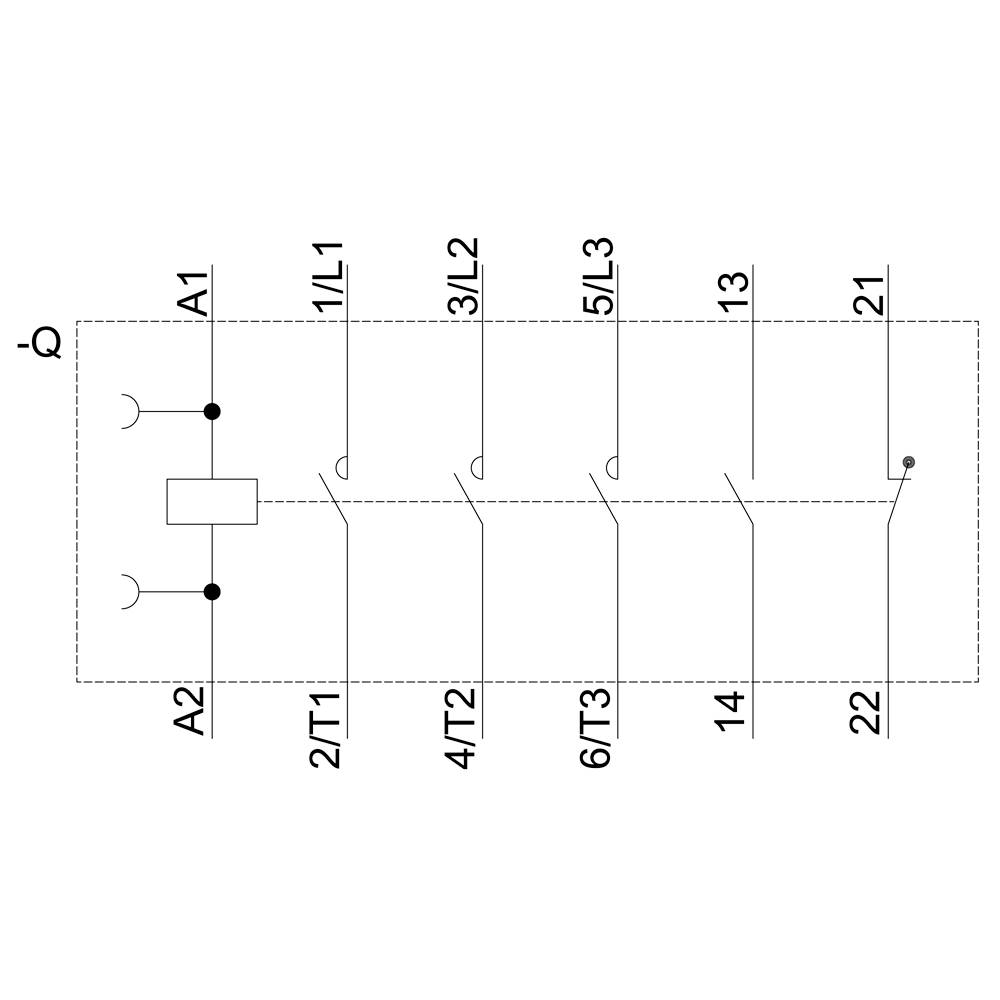

Diagram trojfázového stykačového zapojenia s prípojkami A1, A2, L1, L2, L3, T1, T2, T3, 13, 14, 21, 22.

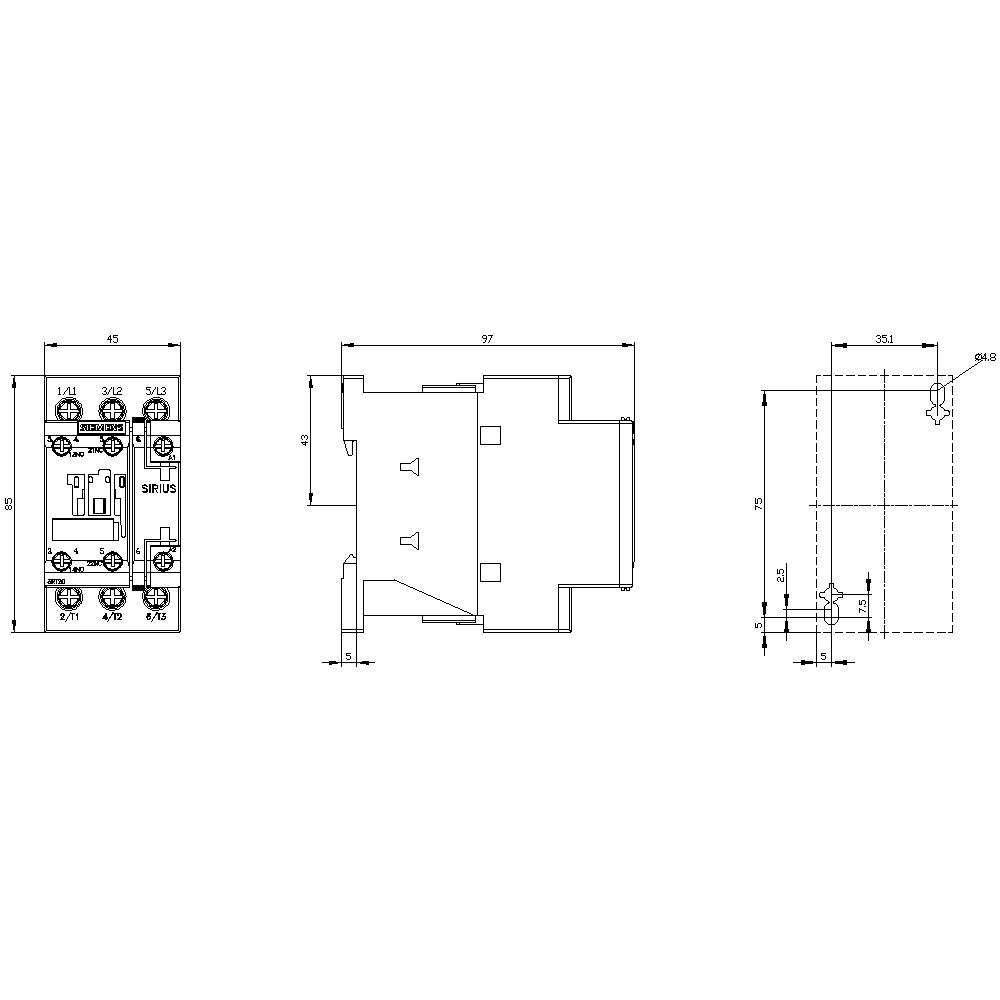

Trojdielný technický diagram elektrického relé s presnými rozmermi a označeniami pre inštaláciu.

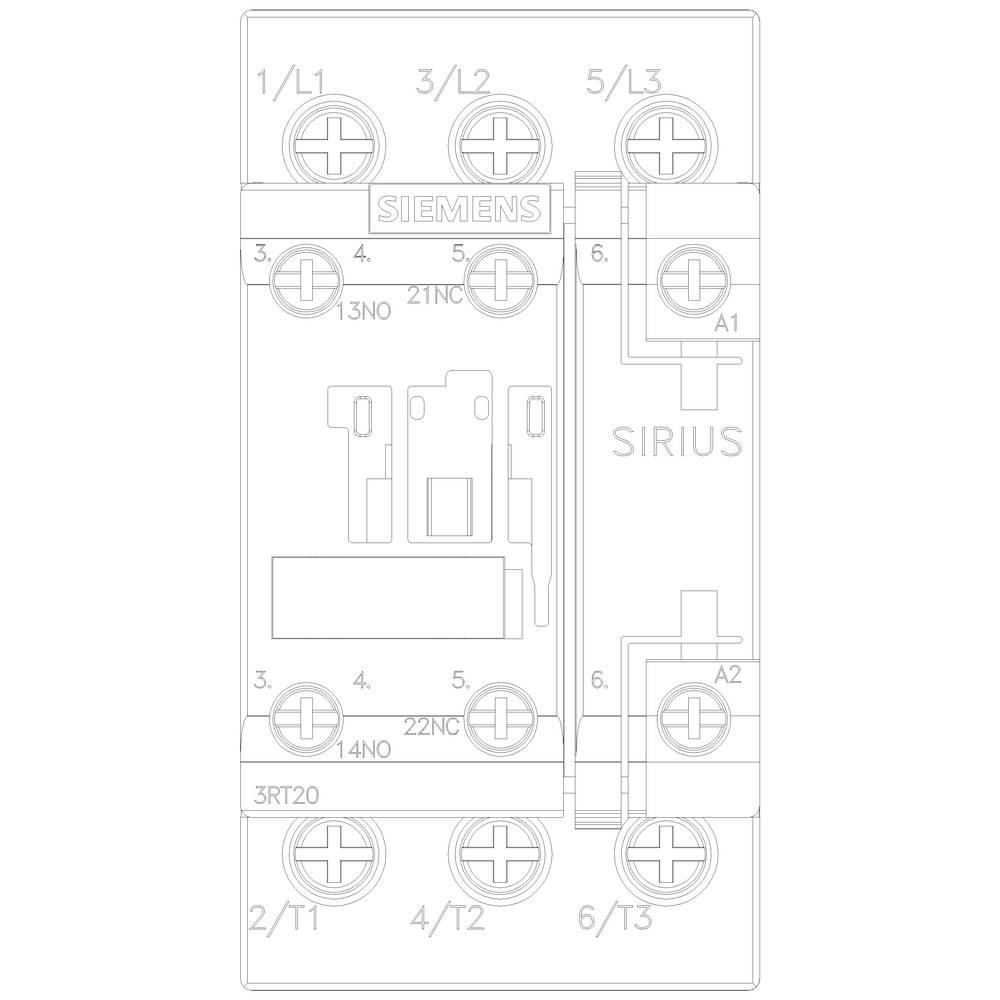

Schéma zapojenia modulu Siemens SIRIUS stýkača, zobrazuje prípojky L1, L2, L3, T1, T2, T3, ako aj svorky A1, A2, 13NO, 21NC, pre elektrickú kontrolu.

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Pripojenie

skrutkovací

Druh obalu

Piece

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 12. 11.

Počet

Celkom (81,99 € / kus)

81,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Typ napätia: AC
Prierez vodiča, jeden alebo viacžilový: 10 mm²
Prierez vodiča, lanko: 10 mm²

Druh obalu: Piece

Kategória výrobku: stýkač

Typ: 3RT2025-1AF00

Konštrukčná veľkosť: S0

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Menovité napätie: 690 V/AC

Riadiace napätie (min.): 110 V/AC

Riadiace napätie (max.): 110 V/AC

Rozsah riadiaceho napätia: 110 - 110 V/AC

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 17 A

Vlastnosti: s pomocným kontaktom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 85 mm

Hĺbka: 97 mm

Rozmer.: (š x v x h) 45 x 85 x 97 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 7.5 kW

: 3

: 1

: 1

: 17 A

: 40 A

: 110-110 V

: Screw connection

: AC

: 15.5 A

: 7.355

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Výkon

Siemens 3RT2023-1AB00 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1699182

Doručenie: Št 12. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

67,99 €^*

Siemens 3RT2023-1AB04 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1746132

Doručenie: Št 12. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

93,99 €^*

Siemens 3RT2023-1AC20 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1704587

Doručenie: St 11. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

67,99 €^*

Siemens 3RT2023-1AD00 stýkač 3 spínacie 4 kW 690 V/AC 1 ks

Objednávacie číslo:1746133

Doručenie: Št 12. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

51,99 €^*

Siemens 3RT2023-1AF00 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746134

Doručenie: Št 12. 11.

Conrad Electronic

Min.: 1

Násobky: 1

67,99 €^*

Siemens 3RT2023-1AF04 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746135

Doručenie: Št 12. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

93,99 €^*

Siemens 3RT2023-1AG20 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1746136

Doručenie: Št 12. 11.

Conrad Electronic

Min.: 1

Násobky: 1

67,99 €^*

Siemens 3RT2023-1AG24 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746211

Doručenie: Št 12. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

93,99 €^*

Siemens 3RT2023-1AH00 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1749855

Doručenie: Št 12. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

67,99 €^*

Siemens 3RT2023-1AK60 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746212

Doručenie: St 11. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

67,99 €^*

Na stiahnutie

Datasheet

Datasheet 1738114 Siemens 3RT2025-1AF00 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1738114 Siemens 3RT2025-1AF00 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Piece 1 ks

Popis

Výkonový stýkač, AC-3 17 A, 7,5 kW / 400 V 1 NO + 1 NC, 110 V AC, 50 Hz, 3-pólový, veľkosť S0 skrutková svorka SIRIUS 3RT2 silový stykač na spínanie motorov.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Stykače ponúkajú optimálne pripojenie k regulátoru pre každú aplikáciu (paralelne, cez ASi alebo IO-Link). Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu AC a DC ovládania. Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., Je štandardizovaný pre všetky veľkosti. Dostupné pripojovacie bloky, funkčné moduly a napájací systém SIRIUS 3RV29 výrazne znižujú náklady na zapojenie.
Výkonové stýkače 3RT2 nahrádzajú osvedčenú sériu 3RT1 (až do 55 kW).
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.
