Name: Siemens 3RT2025-1BB44-3MA0 stýkač 3 spínacie 7.3549875 kW 690 V/AC s pomocným kontaktom Piece 1 ks
Brand: Siemens
SKU: 1702602
Availability: BackOrder

Elektrický stykač Siemens, typový model Sirius, v čiernom a modrom kryte s pripojovacími svorkami hore a dole.

Elektrické rozvodné pole v priemyselnom prostredí, vľavo otvorená elektrická rozvodná skriňa s káblami a spínačmi, vpravo rozmazaná strojová súčiastka za mokrým sklom.

Výkres rozloženého pohľadu: Elektrické spínacie zariadenia označené číslami a šípkami. Návod na montáž a funkciu.

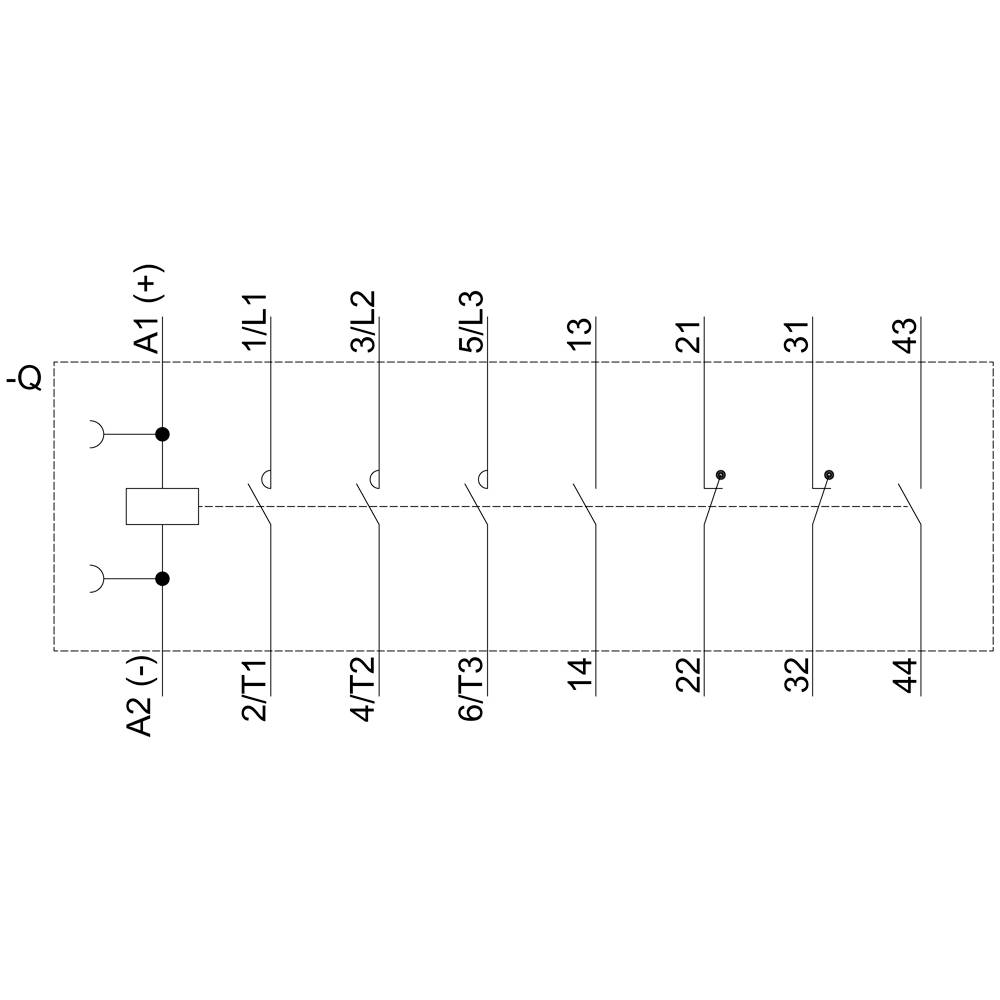

Schéma elektrického spínača s prípojkami A1 (+), A2 (-) a štyrmi pármi číslovaných prepojení: 1L1 ku 2/T1, 3L2 ku 4/T2, 5L3 ku 6/T3, a tri vertikálne prepojenia predstavujúce kontakty.

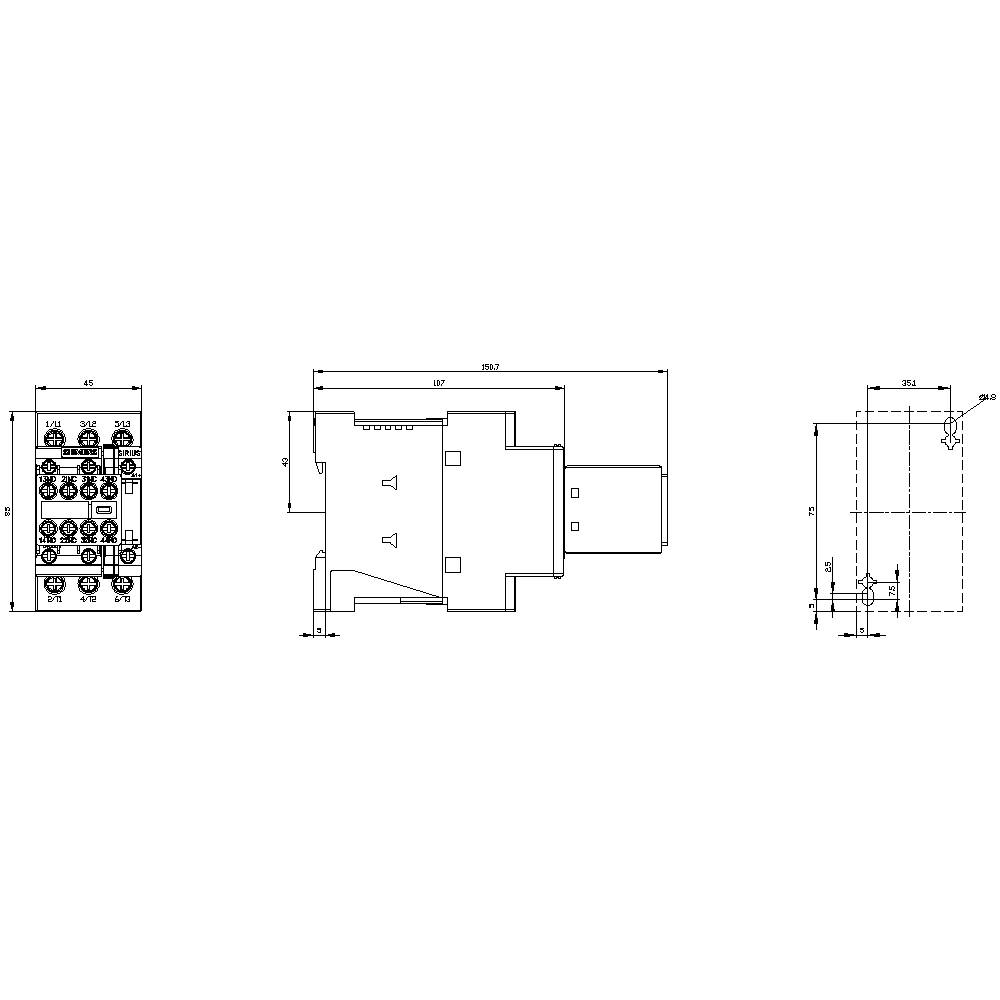

Technický výkres elektrickej schémy s rozmermi a symbolmi pre svorky a komponenty. Pohľad zhora a pohľad z boku.

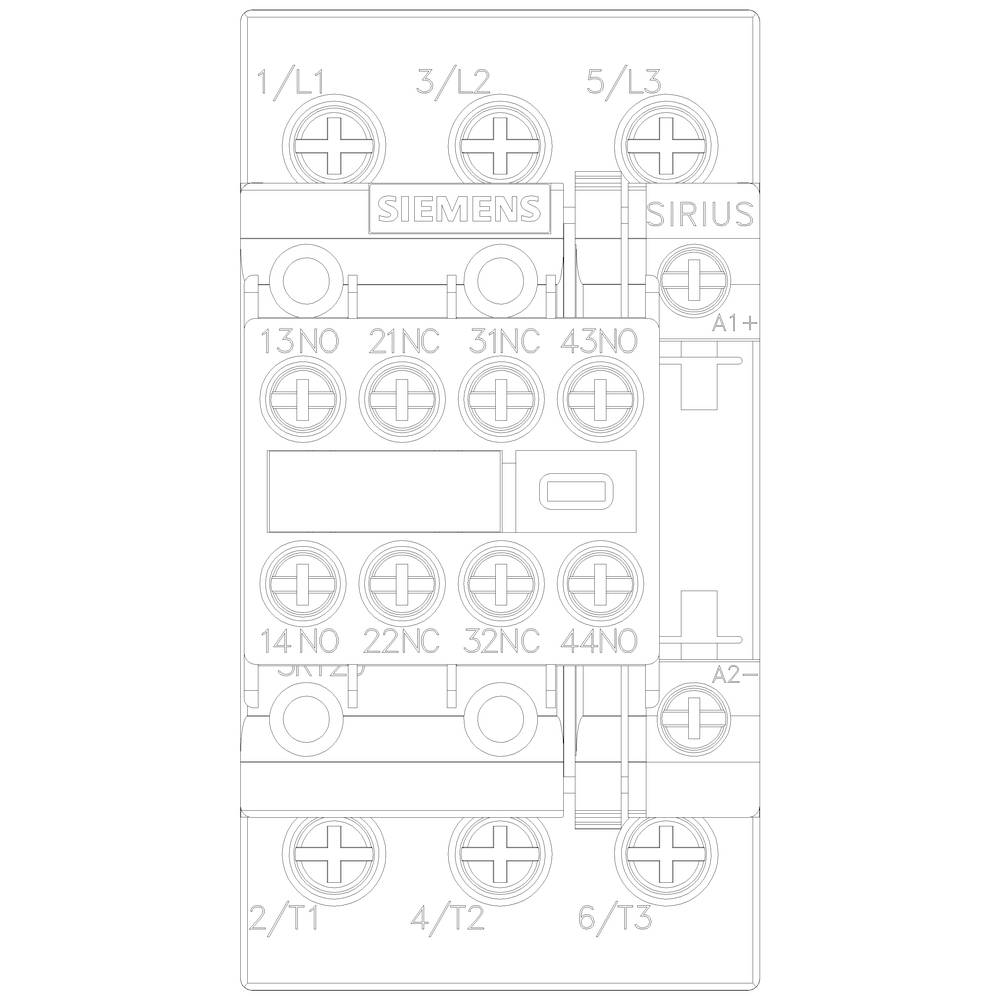

'Stykač Siemens SIRIUS s označením svoriek a schémami zapojenia. Viditeľné sú svorky L1 až T3, ako aj NO a NC kontakty.'

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Výkon

7.3549875 kW

Pripojenie

skrutkovací

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 12. 11.

Počet

Celkom (134,99 € / kus)

134,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Typ napätia: DC
Prierez vodiča, jeden alebo viacžilový: 10 mm²
Prierez vodiča, lanko: 10 mm²

Druh obalu: Piece

Kategória výrobku: stýkač

Typ: 3RT2025-1BB44-3MA0

Konštrukčná veľkosť: S0

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Menovité napätie: 690 V/AC

Riadiace napätie (min.): 24 V/DC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 - 24 V/DC

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 17 A

: 7.3549875 kW

Vlastnosti: s pomocným kontaktom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 85 mm

Hĺbka: 151 mm

Rozmer.: (š x v x h) 45 x 85 x 151 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 7.5 kW

: 3

: 2

: 2

: 17 A

: 40 A

: 24-24 V

: Screw connection

: DC

: 15.5 A

: 7.355

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Menovité napätie

Výkon

Siemens 3RT2025-1BB44-3MA0 stýkač 3 spínacie 7.3549875 kW 690 V/AC s pomocným kontaktom Piece 1 ks

Objednávacie číslo:1702602

Doručenie: Št 12. 11.

Conrad Electronic

Tento produkt

690 V/AC

7.3549875 kW

Min.: 1

Násobky: 1

134,99 €^*

Siemens 3RT2023-1AP00 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746216

Doručenie: Pi 30. 10.

6 KsConrad Electronic

690 V/AC

4 kW

Min.: 1

Násobky: 1

67,99 €^*

Siemens 3RT2023-1AP04 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746217

Doručenie: Pi 30. 10.

2 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

67,99 €^*

Siemens 3RT2023-1BB40 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746220

Doručenie: Pi 30. 10.

4 KsConrad Electronic

690 V/AC

4 kW

Min.: 1

Násobky: 1

124,99 €^*

Siemens 3RT2023-1BB44 stýkač 3 spínacie 3.67749375 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746221

Doručenie: Št 12. 11.

Conrad Electronic

690 V/AC

3.67749375 kW

Min.: 1

Násobky: 1

109,99 €^*

Siemens 3RT2024-1AP00 stýkač 3 spínacie 5.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1750244

Doručenie: Pi 30. 10.

5 KsConrad Electronic

690 V/AC

5.5 kW

Min.: 1

Násobky: 1

75,99 €^*

Siemens 3RT2024-1AP04 stýkač 3 spínacie 5.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1747008

Doručenie: Pi 30. 10.

2 KsConrad Electronic

690 V/AC

5.5 kW

Min.: 1

Násobky: 1

77,99 €^*

Siemens 3RT2024-1BB40 stýkač 3 spínacie 5.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1747010

Doručenie: Pi 30. 10.

9 KsConrad Electronic

690 V/AC

5.5 kW

Min.: 1

Násobky: 1

97,99 €^*

Siemens 3RT2024-1BB44 stýkač 3 spínacie 5.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1747012

Doručenie: Št 12. 11.

Conrad Electronic

690 V/AC

5.5 kW

Min.: 1

Násobky: 1

124,99 €^*

Siemens 3RT2025-1AL20 stýkač 3 spínacie 7.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1702404

Doručenie: Pi 30. 10.

7 KsConrad Electronic

690 V/AC

7.5 kW

Min.: 1

Násobky: 1

104,99 €^*

Na stiahnutie

Datasheet

Datasheet 1702602 Siemens 3RT2025-1BB44-3MA0 stýkač 3 spínacie 7.3549875 kW 690 V/AC s pomocným kontaktom Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1702602 Siemens 3RT2025-1BB44-3MA0 stýkač 3 spínacie 7.3549875 kW 690 V/AC s pomocným kontaktom Piece 1 ks

Popis

Výkonový stýkač, AC-3 17 A, 7,5 kW / 400 V 2 NO + 2 NC, 24 V DC, 3-pólový, skrutkový spojový pomocný spínač veľkosti S0, neodpojiteľný silový stykač SIRIUS 3RT2 na spínanie motorov.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Stykače ponúkajú optimálne pripojenie k regulátoru pre každú aplikáciu (paralelne, cez ASi alebo IO-Link). Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu AC a DC ovládania. Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., Je štandardizovaný pre všetky veľkosti. Dostupné pripojovacie bloky, funkčné moduly a napájací systém SIRIUS 3RV29 výrazne znižujú náklady na zapojenie.
Výkonové stýkače 3RT2 nahrádzajú osvedčenú sériu 3RT1 (až do 55 kW).
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
