Name: Siemens 3RT2026-2KG40 stýkač 3 spínacie 690 V/AC s varistorom Vhodné pre značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 1745769
Availability: BackOrder

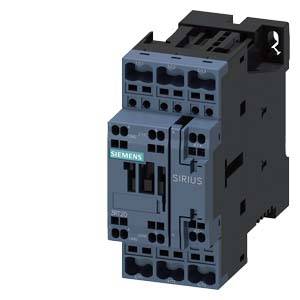

Obrázok stykača Siemens Sirius. Elektrická súčiastka pre priemyselné riadiace aplikácie.

'Otvorená elektrická rozvodná skriňa s komplexnou elektronikou, vpravo dažďom zmáčané okno s rozmazaným priemyselným pozadím.'

Diagram znázorňuje návod na zapojenie stykača, s očíslovanými komponentmi ako sú pomocný spínač, hlavný stykač a pripojovacie svorky.

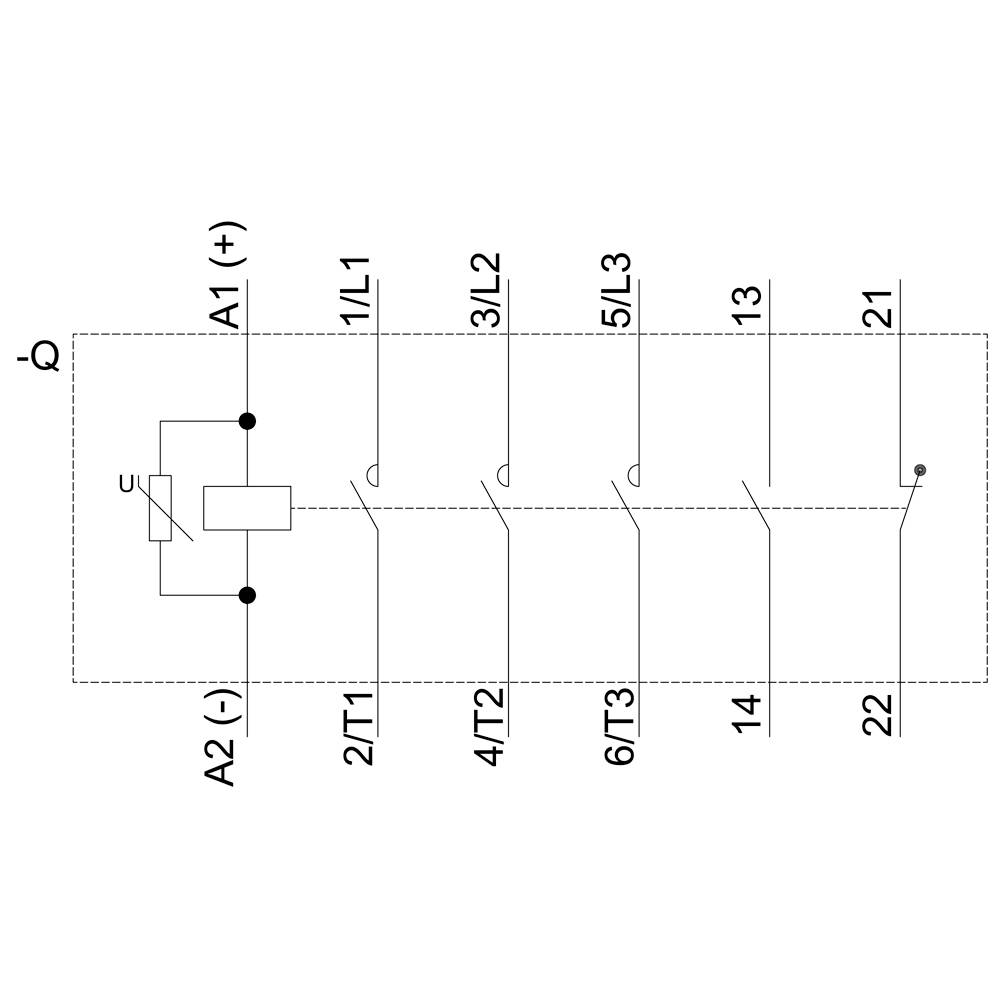

'Spínací symbol pre relé alebo stýkač. Hore: Svorky 1L1, 3L2, 5L3. Dole: Svorky 2/T1, 4/T2, 6/T3.'

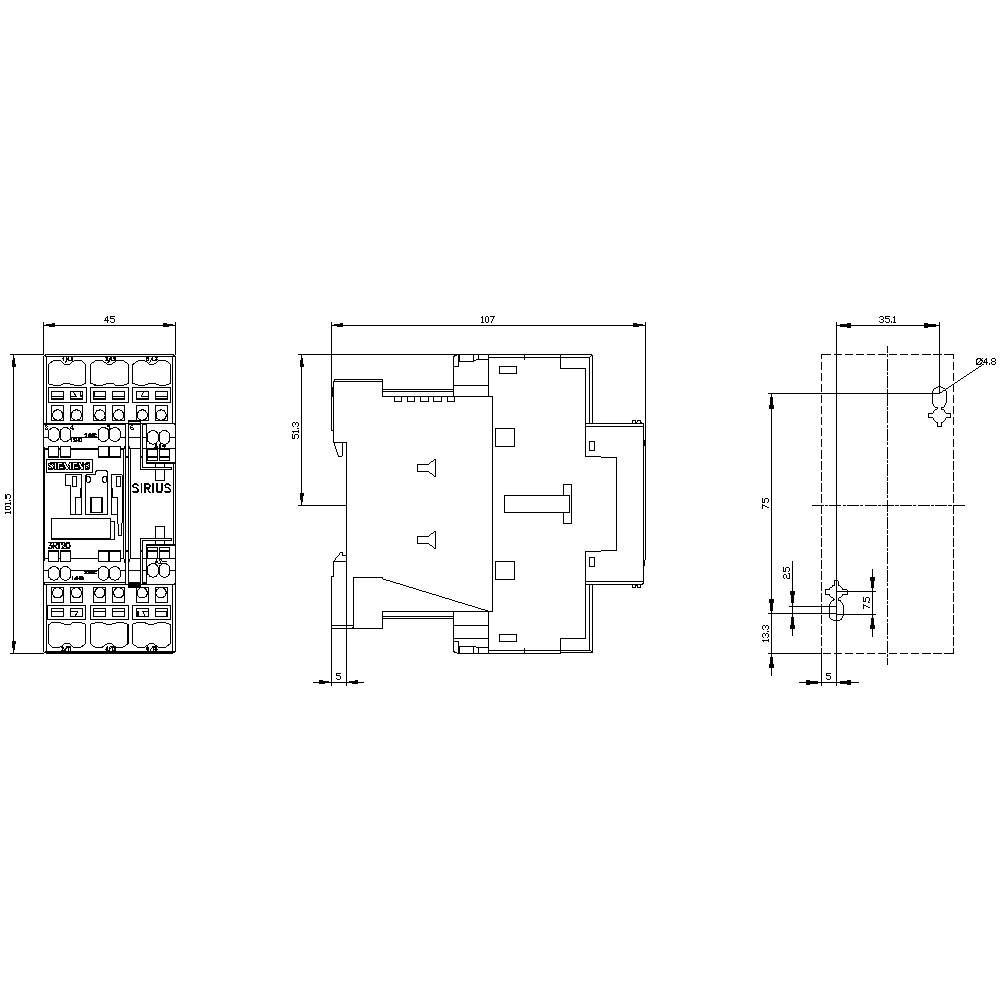

Technický výkres elektrickej schémy s rozmermi a označeniami komponentov vrátane pohľadu spredu a z boku.

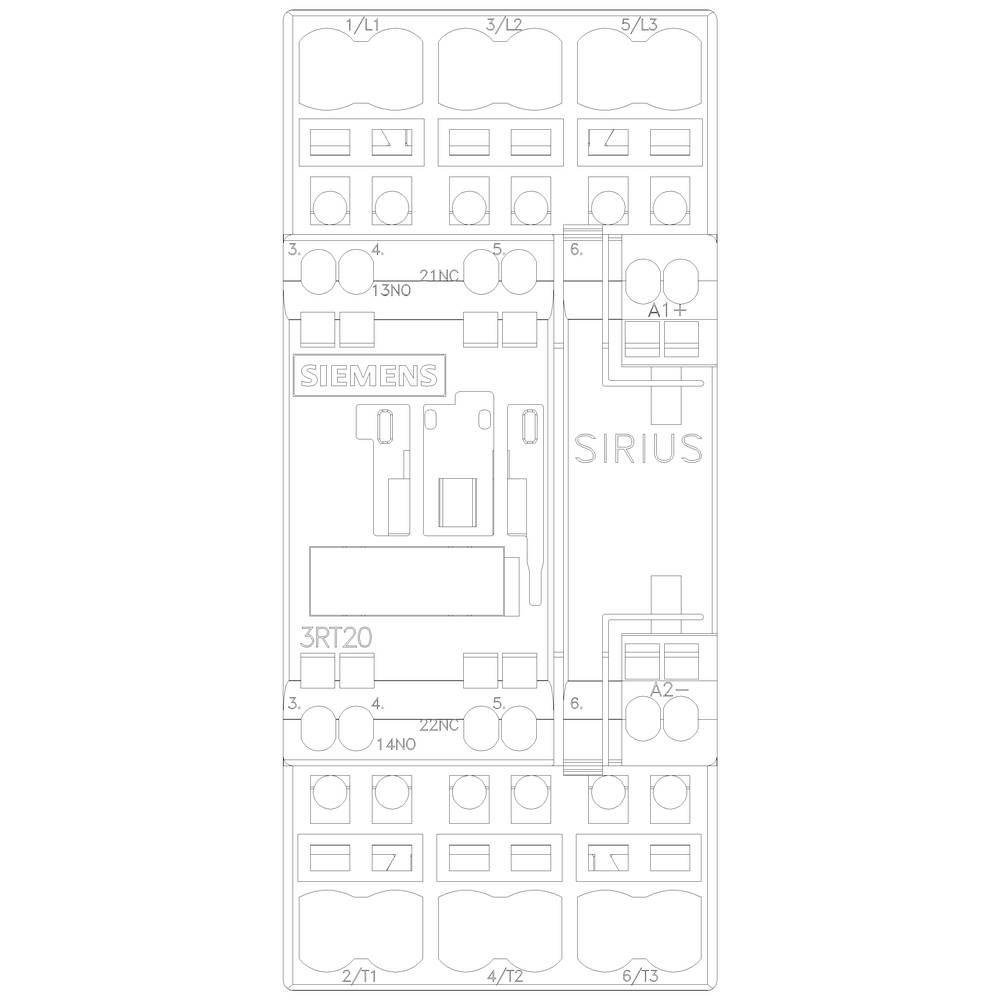

Obrázok schémy zapojenia pre Siemens Sirius riadiace relé 3RT20 s podrobnými popismi svoriek.

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Pripojenie

prípojka s pružinovým protiťahom

Typ

3RT2026-2KG40

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 4. 11.

65 Ks

Zobraziť alternatívy

Počet

Celkom (164,99 € / kus)

164,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Typ napätia: DC
Prierez vodiča, jeden alebo viacžilový: 10 mm²
Prierez vodiča, lanko: 6 mm²

Kategória výrobku: stýkač

Typ: 3RT2026-2KG40

Konštrukčná veľkosť: S0

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Menovité napätie: 690 V/AC

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 25 A

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s varistorom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: prípojka s pružinovým protiťahom

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 102 mm

Hĺbka: 107 mm

Rozmer.: (š x v x h) 45 x 102 x 107 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 11 kW

: 3

: 1

: 1

: 25 A

: 40 A

: Spring clamp connection

: DC

: 15.5 A

: 11.03248125

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Výkon

Siemens 3RT2023-1AB00 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1699182

Doručenie: Ut 10. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

67,99 €^*

Siemens 3RT2023-1AB04 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1746132

Doručenie: Ut 10. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

93,99 €^*

Siemens 3RT2023-1AC20 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1704587

Doručenie: Pi 6. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

67,99 €^*

Siemens 3RT2023-1AD00 stýkač 3 spínacie 4 kW 690 V/AC 1 ks

Objednávacie číslo:1746133

Doručenie: Ut 10. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

51,99 €^*

Siemens 3RT2023-1AF00 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746134

Doručenie: Ut 10. 11.

Conrad Electronic

Min.: 1

Násobky: 1

67,99 €^*

Siemens 3RT2023-1AF04 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746135

Doručenie: Ut 10. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

93,99 €^*

Siemens 3RT2023-1AG20 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1746136

Doručenie: Ut 10. 11.

Conrad Electronic

Min.: 1

Násobky: 1

67,99 €^*

Siemens 3RT2023-1AG24 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746211

Doručenie: Ut 10. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

93,99 €^*

Siemens 3RT2023-1AH00 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1749855

Doručenie: Ut 10. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

67,99 €^*

Siemens 3RT2023-1AK60 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746212

Doručenie: Pi 6. 11.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

67,99 €^*

Na stiahnutie

Datasheet

Datasheet 1745769 Siemens 3RT2026-2KG40 stýkač 3 spínacie 690 V/AC s varistorom Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1745769 Siemens 3RT2026-2KG40 stýkač 3 spínacie 690 V/AC s varistorom Vhodné pre značku (relé): Siemens 1 ks

Popis

Výkonový stýkač, AC-3 25 A, 11 kW / 400 V 1 NO + 1 NC, DC 125 V s integrovaným varistorom 3-pólový, veľkosť S0, pružinové pripojenie vhodné pre PLC výstupy nie je možné rozšíriť o pomocné spínače Spojovací stýkač SIRIUS 3RT2 na spínanie motorov a pomocných a riadiacich obvodov, zvlášť navrhnuté na priame pripojenie k elektronickým ovládačom.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
