Name: Siemens 3RV2311-0GC20 výkonový vypínač 1 ks Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 106 x 97 mm Piece
Brand: Siemens
SKU: 1704311
Availability: BackOrder

Elektrický spínač značky Siemens, model 'Sirius'. Spínač je prepnutý do polohy 'ZAP' a má niekoľko pripojovacích svoriek.

Priemyselné zariadenie s otvorenými rozvádzačmi a bežiacim strojom za dažďom zmáčaným oknom. Zvýraznené: technika a produkcia.

Diagram znázorňuje elektrický komponent a príslušenstvo s popiskami, ktoré vysvetľujú rôzne možnosti inštalácie a typy.

Schematický diagram zobrazuje tri sériovo zapojené poistky s označeniami '1/L1', '3/L2' a '5/L3'. Vľavo sa nachádza svorka 'T1'.

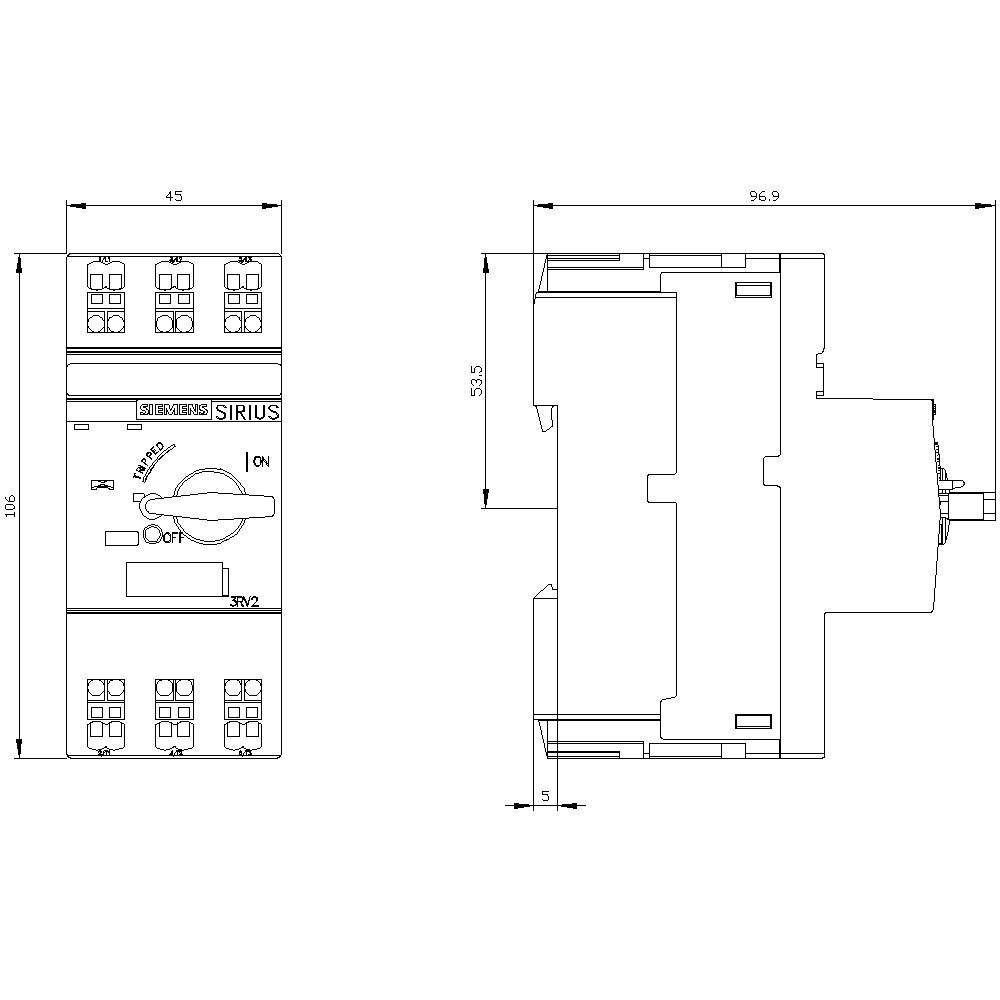

Technický výkres spínacieho zariadenia s rozmermi: Vľavo pohľad spredu so spínačom a svorkami, vpravo pohľad z bočnej strany s prípojkami. Rozmery v milimetroch.

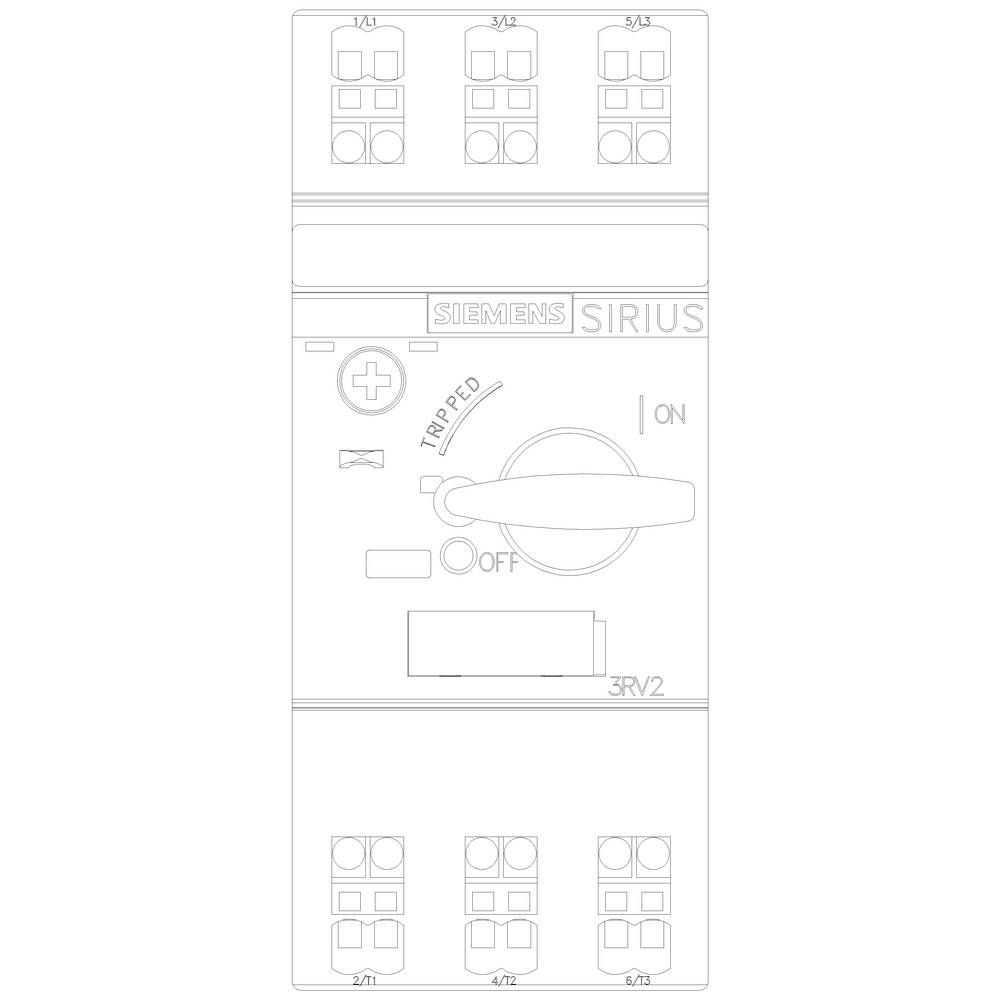

Schéma zapojenia Siemens Sirius spínača so zvýraznenými polohami 'ZAP' a 'VYP', kontrolkou a pripojovacími svorkami.

1/6

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Pripojenie

prípojka s pružinovým protiťahom

Druh obalu

Piece

Typ

3RV2311-0GC20

Konštrukčná veľkosť

S00

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 13. 11.

Počet

Celkom (97,99 € / kus)

97,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Trvalý prúd: 0,63 A
Mechanická životnosť hlavných kontaktov: 100 000 spínacích cyklov
Max. Prierez vodiča (jednoduchý alebo viacžilový): 4 mm²
Max. Prierez vodiča (lanko): 2,5 mm²

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3RV2311-0GC20

Konštrukčná veľkosť: S00

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Vhodné pre sériu: Siemens Bauform S00

Vhodné pre značku: Siemens

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Min. teplota: -20 °C

Max. teplota: +60 °C

Pripojenie: prípojka s pružinovým protiťahom

: IP20

Hĺbka: 97 mm

Šírka: 45 mm

V: 106 mm

Rozmer.: (š x v x h) 45 x 106 x 97 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 45

: 106 mm

: 97 mm

: 0.2 kW

: NIE

: 0.63 A

: NIE

: 3

: IP20

: NIE

: Spring clamp connection

: Turn button

: Magnetic

: 0.1 kW

: 100 kA

: NIE

: Built-in device fixed built-in technique

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Druh obalu

Rozsah nastavenia prúdu (max.)

Rozsah nastavenia prúdu (min.)

Siemens 3RV1011-0AA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.11 - 0.16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745448

Doručenie: Pi 13. 11.

Conrad Electronic

Piece

0.16 A

0.11 A

Min.: 1

Násobky: 1

91,99 €^*

Siemens 3RV1011-0AA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.11 - 0.16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745449

Doručenie: Pi 13. 11.

Conrad Electronic

0.16 A

0.11 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0BA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.14 - 0.2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745450

Doručenie: Pi 13. 11.

Conrad Electronic

Piece

0.2 A

0.14 A

Min.: 1

Násobky: 1

91,99 €^*

Siemens 3RV1011-0BA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.14 - 0.2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745452

Doručenie: Pi 13. 11.

Conrad Electronic

0.2 A

0.14 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0CA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.18 - 0.25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745453

Doručenie: Pi 13. 11.

Conrad Electronic

Piece

0.25 A

0.18 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0DA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.22 - 0.32 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745454

Doručenie: Pi 13. 11.

Conrad Electronic

Piece

0.32 A

0.22 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0EA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.28 - 0.4 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745455

Doručenie: Pi 13. 11.

Conrad Electronic

Piece

0.4 A

0.28 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0FA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.35 - 0.5 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Single

Objednávacie číslo:1745456

Doručenie: Pi 13. 11.

Conrad Electronic

Single

0.5 A

0.35 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RV1011-0GA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745457

Doručenie: Pi 13. 11.

Conrad Electronic

Piece

0.63 A

0.45 A

Min.: 1

Násobky: 1

119,99 €^*

Siemens 3RV1011-0HA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745458

Doručenie: Pi 13. 11.

Conrad Electronic

Piece

0.8 A

0.55 A

Min.: 1

Násobky: 1

124,99 €^*

Na stiahnutie

Datasheet

Datasheet 1704311 Siemens 3RV2311-0GC20 výkonový vypínač 1 ks Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 106 x 97 mm Piece

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1704311 Siemens 3RV2311-0GC20 výkonový vypínač 1 ks Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 106 x 97 mm Piece

Popis

Veľkosť ističa S00 pre kombináciu štartéra, menovitý prúd 0,63 A, uvoľnenie N, 8,2 A, pružinová svorka, štandardná spínacia schopnosť, istič SIRIUS 3RV2 pre kombinácie štartérov na bezpečnú ochranu záťaže v prípade skratu a na bezpečné odpojenie od sieť.
Kompaktné a klimaticky odolné ističe sú optimalizované pre použitie v záťažových podávačoch kvôli ich nízkemu odpadovému teplu, samozrejme tiež pre motory IE3 / IE4 a tiež na spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL / CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty zariadení na ochranu motora (aj s funkciou relé preťaženia), ochranu systému, ochranu proti skratu kombinácií štartérov, ochranu transformátora, ako hlavné a núdzové vypínače a na použitie v sieťach IT. Sú k dispozícii so skrutkovými alebo pružinovými svorkami pre rýchle, bezúdržbové a vibračné pripojenie a voliteľne so vstavaným pomocným spínačom.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., Je štandardizovaný pre všetky veľkosti. Použitie rôznych možností prívodu energie, ako je napríklad príslušný napájací systém SIRIUS 3RV29, výrazne znižuje zapojenie hlavného obvodu.
Ističe 3RV2 nahrádzajú osvedčenú sériu 3RV1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.
