Name: Siemens 3RV2321-1FC20 výkonový vypínač 1 ks Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm
Brand: Siemens
SKU: 1704315
Availability: BackOrder

Sivý Siemens Sirius spínač s viacerými pripojovacími svorkami a otočným ovládačom na riadenie elektrických obvodov.

Elektrická rozvodná skrinka vedľa okna, na ktorom sú viditeľné dažďové kvapky. Vonku je nezreteľne viditeľná priemyselná budova.

Príslušenstvo pre distribúciu elektrickej energie a ovládanie ochranných spínačov ukazuje elektrické rozvádzače, typy spínačov a ich oblasti použitia.

Schematický diagram znázorňuje trojfázové zapojenie s poistkami na vedeniach L1, L2 a L3. Súčasťou sú tiež ochranné ističe.

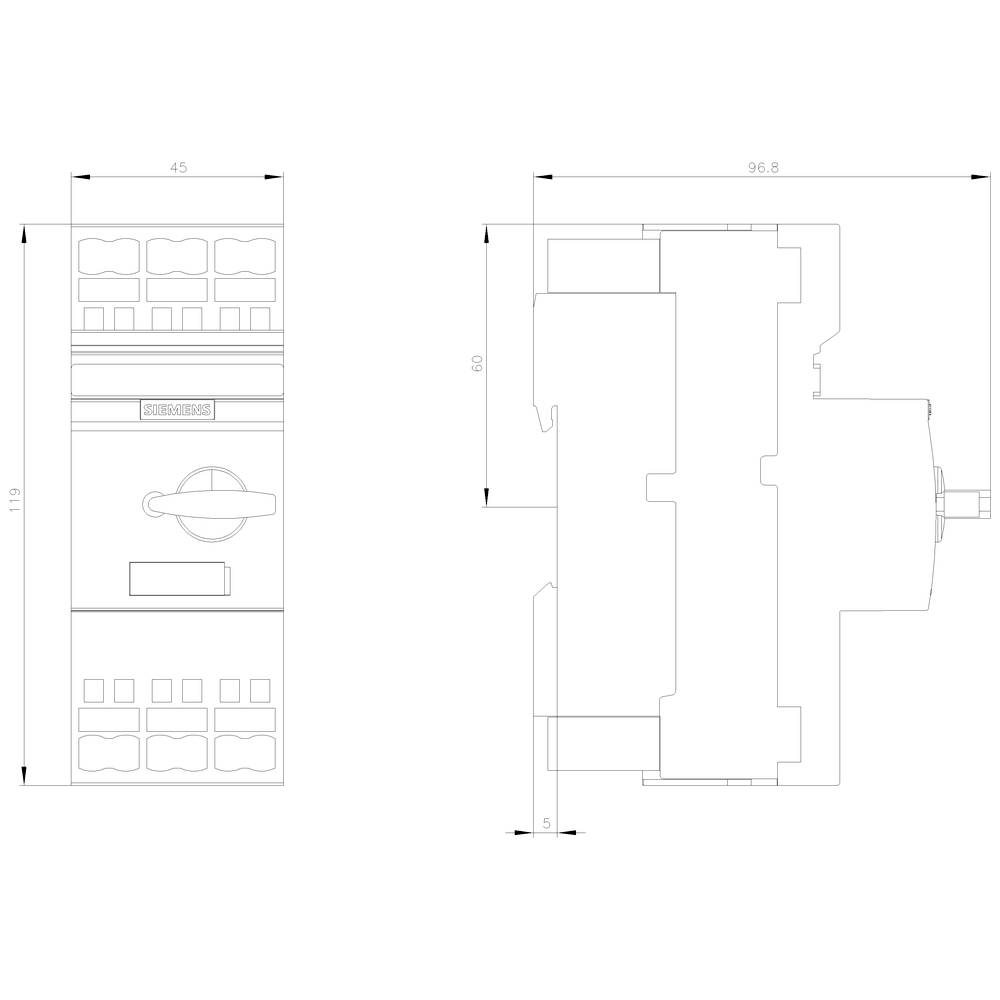

Schéma elektrického spínača v bočnom a čelnom pohľade s rozmermi v milimetroch pre technickú referenciu.

"Schütz" zobrazuje elektrický spínací mechanizmus s hlavným vypínačom v strede, označený nápismi "ZAP", "VYP" a "VYPNUTÝ".

1/6

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Pripojenie

prípojka s pružinovým protiťahom

Typ

3RV2321-1FC20

Konštrukčná veľkosť

Počet pólov

3-pólové

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 13. 11.

Počet

Celkom (119,99 € / kus)

119,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Trvalý prúd: 5 A
Mechanická životnosť hlavných kontaktov: 100 000 spínacích cyklov
Max. Prierez vodiča (jednoduchý alebo viacžilový): 4 mm²
Max. Prierez vodiča (lanko): 2,5 mm²

Kategória výrobku: výkonový vypínač

Typ: 3RV2321-1FC20

Konštrukčná veľkosť: S0

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Vhodné pre sériu: Siemens Sirius

Vhodné pre značku: Siemens

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Min. teplota: -20 °C

Max. teplota: +60 °C

Pripojenie: prípojka s pružinovým protiťahom

: IP20

Hĺbka: 97 mm

Šírka: 45 mm

V: 119 mm

Rozmer.: (š x v x h) 45 x 119 x 97 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 45

: 119 mm

: 97 mm

: 1.5 kW

: NIE

: 5 A

: NIE

: 3

: IP20

: NIE

: Spring clamp connection

: Turn button

: Magnetic

: 1.1 kW

: 100 kA

: NIE

: Built-in device fixed built-in technique

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Rozsah nastavenia prúdu (max.)

Rozsah nastavenia prúdu (min.)

Siemens 3RV2021-0GA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednávacie číslo:1741961

Doručenie: St 11. 11.

Conrad Electronic

0.63 A

0.45 A

Min.: 1

Násobky: 1

83,99 €^*

Siemens 3RV2021-0GA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednávacie číslo:1741962

Doručenie: Pi 13. 11.

Conrad Electronic

0.63 A

0.45 A

Min.: 1

Násobky: 1

119,99 €^*

Siemens 3RV2021-0GA20 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741963

Doručenie: Pi 13. 11.

Conrad Electronic

0.63 A

0.45 A

Min.: 1

Násobky: 1

97,99 €^*

Siemens 3RV2021-0GA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1702216

Doručenie: Pi 13. 11.

Conrad Electronic

0.63 A

0.45 A

Min.: 1

Násobky: 1

119,99 €^*

Siemens 3RV2021-0HA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1741964

Doručenie: St 11. 11.

Conrad Electronic

0.8 A

0.55 A

Min.: 1

Násobky: 1

87,99 €^*

Siemens 3RV2021-0HA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1741965

Doručenie: Pi 13. 11.

Conrad Electronic

0.8 A

0.55 A

Min.: 1

Násobky: 1

124,99 €^*

Siemens 3RV2021-0HA20 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741966

Doručenie: Pi 13. 11.

Conrad Electronic

0.8 A

0.55 A

Min.: 1

Násobky: 1

104,99 €^*

Siemens 3RV2021-0HA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741982

Doručenie: Pi 13. 11.

Conrad Electronic

0.8 A

0.55 A

Min.: 1

Násobky: 1

124,99 €^*

Siemens 3RV2021-0JA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1702217

Doručenie: Pi 13. 11.

Conrad Electronic

1 A

0.7 A

Min.: 1

Násobky: 1

87,99 €^*

Siemens 3RV2021-0JA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1741983

Doručenie: Pi 13. 11.

Conrad Electronic

1 A

0.7 A

Min.: 1

Násobky: 1

124,99 €^*

Na stiahnutie

Datasheet

Datasheet 1704315 Siemens 3RV2321-1FC20 výkonový vypínač 1 ks Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1704315 Siemens 3RV2321-1FC20 výkonový vypínač 1 ks Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm

Popis

Veľkosť ističa S0 pre kombináciu štartéra, menovitý prúd 5 A N-uvoľnenie 65 A Pripojenie s pružinou, štandardná spínacia schopnosť Istič SIRIUS 3RV2 pre štartovacie kombinácie pre bezpečnú ochranu záťaže v prípade skratu a pre bezpečné odpojenie od sieť.
Kompaktné a klimaticky odolné ističe sú optimalizované pre použitie v záťažových podávačoch kvôli ich nízkemu odpadovému teplu, samozrejme tiež pre motory IE3 / IE4 a tiež na spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL / CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty zariadení na ochranu motora (aj s funkciou relé preťaženia), ochranu systému, ochranu proti skratu kombinácií štartérov, ochranu transformátora, ako hlavné a núdzové vypínače a na použitie v sieťach IT. Sú k dispozícii so skrutkovými alebo pružinovými svorkami pre rýchle, bezúdržbové a vibračné pripojenie a voliteľne so vstavaným pomocným spínačom.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., Je štandardizovaný pre všetky veľkosti. Použitie rôznych možností prívodu energie, ako je napríklad príslušný napájací systém SIRIUS 3RV29, výrazne znižuje zapojenie hlavného obvodu.
Ističe 3RV2 nahrádzajú osvedčenú sériu 3RV1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
